- Seite 1 Einfach sauberes Wasser. ® AQUAmax BASIC/CLASSIC 1-50 Betriebs- und Wartungshandbuch ® Betriebs- und Wartungshandbuch AQUAmax BASIC/CLASSIC 1-50 / Art.-Nr.: 9060 0210 / Stand: 06.04.2017...
-
Seite 2: Inhaltsverzeichnis
Hinweise zur Wartung........................22 Eigenkontrollen des Betreibers ....................23 Entsorgungshinweise........................24 Fehlerbehebung........................... 25 Betriebstagebuch......................... 28 Leistungserklärung / CE-Begleitdokumentation................30 Notizen ............................35 ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 2 von 36... -
Seite 3: Allgemeine Und Sicherheitshinweise
Bei bestimmungsgemäßer Verwendung gehen von der Anlage keinerlei Gefahren aus. Wird der ® AQUAmax ohne ausdrückliche Genehmigung der Fa. ATB Umwelttechnologien GmbH für andere Einsatzzwecke genutzt und/oder werden nachfolgende Sicherheitshinweise missachtet, kann dies zur Gefährdung oder Verletzung von Personen und zu Fehlfunktionen oder Defekten an der Anlage führen. - Seite 4 Luft zu. Hantieren Sie niemals im Bereich des Belüfters, solange der AQUAmax dem Stromnetz verbunden ist. Verletzungsgefahr! Nur bei Verwendung von Originalersatzteilen bzw. von der Fa. ATB freigegebenen Ersatzteilen kann die ordnungsgemäße Funktion sichergestellt werden. Vor der Inbetriebnahme sind alle Punkte der Bedienungsanleitung nochmals zu prüfen.
-
Seite 5: Funktionsbeschreibung
Klarwasserabzug mit nur einer einzigen Pumpe. Die Wasserströme werden dabei durch ein patentiertes hydraulisches System in die einzelnen Bereiche geleitet. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 5 von 36... -
Seite 6: Reinigungsleistung
• N : 25 mg/l (>12° C) Garantie Die Garantiebedingungen entnehmen Sie bitte der Garantie-Urkunde am Ende dieses Betriebsbuches. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 6 von 36... -

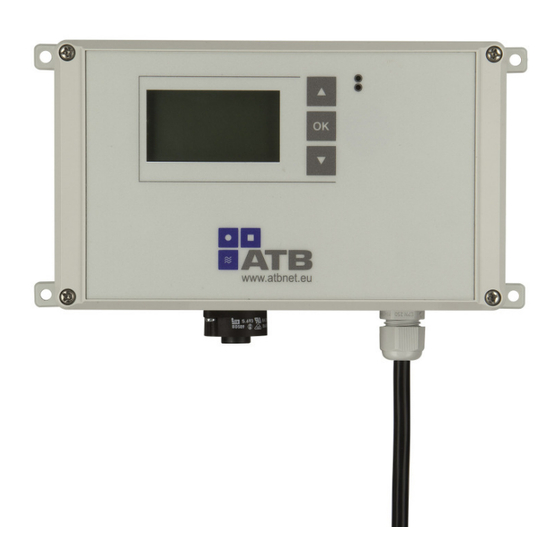

Seite 7: Das Steuergerät Atbcontrol © 3
• Einsetzbar für AQUAmax BASIC / CLASSIC und AQUAPRIMO • Steckerfertig • Winterbetrieb und Schlammabfuhrmodus zur Reduzierung der Belüftungszeiten ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 7 von 36... -
Seite 8: Allgemeines Zur Bedienung / Montage
/ Menüpunktauswahl / Menürückschritt Bei Temperaturen unter 0° C muss mit einer stark eingeschränkten Funktion des LC-Displays gerechnet werden. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 8 von 36... -
Seite 9: Inbetriebnahme
Rahmen befindet (nicht die Seriennummer der Steuerung!). Bitte achten Sie darauf, die Seriennummer rechtsbündig einzugeben, so dass sich führende Nullen ergeben. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 9 von 36... - Seite 10 Haben Sie eine fehlerhafte Eingabe getätigt? Durch Auswahl von nein und OK kann die Inbetriebnahme wiederholt werden. Sind die Eingaben korrekt, bestätigen Sie mit ja und OK. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 10 von 36...
-
Seite 11: Hauptebene
Anhang. Zurück mit OK. Laufzeiten Sie können sich die Laufzeiten in einer Wochenübersicht sowie über die Gesamtbetriebszeit anzeigen lassen. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 11 von 36... -
Seite 12: Einstellungen
Bel. Phase: Dauer der Gesamtbelüftungsphase. Bel. Ein/Aus Norm: Belüftungszeiten/-pausen während der Normalphase. Bel. Ein/Aus Spar: Belüftungszeiten/-pausen während der Sparphase. Absetzph.: Dauer der Absetzphase. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 12 von 36... - Seite 13 (keine weitere Reduzierung im Winterbetrieb). Nach erfolgter Aktivierung wird diese Funktion für 6 Monate gesperrt. Signalton Auswahl der Lautstärke des Alarmtons. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 13 von 36...
-
Seite 14: Service Modus
-Rahmen befindet (nicht die Seriennummer der Steuerung!). Bitte achten Sie darauf, die Seriennummer rechtsbündig einzugeben, so dass sich führende Nullen ergeben. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 14 von 36... -
Seite 15: Potentialfreier Kontakt
Unter diesem Punkt können Sie Angaben zum eingestellten Typ, der eingestellten EW-Zahl, der Versionsnummer und dem Datum der Inbetriebnahme abrufen. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 15 von 36... -
Seite 16: Datum/Uhrzeit / Sprache / Fehler Reset
Sie OK. Ohne Reset erfolgt eine erneute Fehlermeldung nach 72 Stunden auch wenn diese nicht mehr aktuell ist. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 16 von 36... -
Seite 17: Voreingestellte Parameter
Die Einstellung der Steuerung erfolgt nach den obigen Angaben. Die Tabelle ist im Steuergerät gespeichert, eine manuelle Eingabe der einzelnen Werte ist nicht erforderlich und dient an dieser Stelle nur der Kontrolle. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 17 von 36... -
Seite 18: Stromgrenzwerte
Taste oder sobald wieder eine ausreichend hohe Spannung anliegt. Einstellungen müssen nicht vorgenommen werden. Ein Stromausfall wird im Logbuch protokolliert. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 18 von 36... -
Seite 19: Usb-Anschluss
Spitzzange austauschen. Sollte ein Sicherungstausch erforderlich sein, ist die Steuerung unbedingt vorher vom Netz zu trennen! ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 19 von 36... -
Seite 20: Potentialfreier Kontakt
Schwimmer 12V Zuführung Schwimmer 12V Zuführung weiß 230V Schwimmer Rückführung Schwimmer Rückführung (blau) gelb/ PE Schutzleiter PE Schutzleiter grün ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 20 von 36... -
Seite 21: Technische Daten
Es wird empfohlen, die Akkus alle 2 Jahre vom zugelassenen Fachbetrieb auszutauschen. Der Austausch der Akkus durch Batterien ist wegen Explosionsgefahr verboten! ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 21 von 36... -
Seite 22: Hinweise Zur Wartung
Einsicht in das Betriebstagebuch und die Wartungsberichte verlangen. Häufig verlangen die Wasserbehörden nach jeder Wartung die Zusendung der Wartungsberichte durch den Betreiber oder die Wartungsfirma. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 22 von 36... -
Seite 23: Eigenkontrollen Des Betreibers
Im Anschluss an die Entschlammung ist die Vorklärung wieder soweit mit Wasser ® aufzufüllen, dass die Ansaugöffnung des AQUAmax vollständig eintaucht! ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 23 von 36... -
Seite 24: Entsorgungshinweise
Vogelsand Verstopft die Kläranlage Mülltonne WC-Steine (mit Ausnahme auf Vergiften Abwasser nicht verwenden Essig-Basis) Windeln Verstopft die Kläranlage Mülltonne ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 24 von 36... -
Seite 25: Fehlerbehebung
Wasser in die Vorklärung fließt. nachdichten. • Das hydraulische System am • Service anrufen. ® AQUAmax zur Unterbrech- ung der Beschickungsleitung ist beeinträchtigt. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 25 von 36... - Seite 26 Aggregat ist verstopft oder und Verstopfungen läuft schwergängig beseitigen. (Stromaufnahme überprüfen). • Das entsprechende • Service anrufen. elektrische Aggregat ist defekt. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 26 von 36...
- Seite 27 0,35 Tauchmotorpumpen ATBlift 1 0,25 ATBlift 2 1,25 0,30 NOVA 180 SV 0,24 NOVA 200 SV 0,35 FEKA 600 ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 27 von 36...
-
Seite 28: Betriebstagebuch
Betrieb der Anlage zu sorgen. Um die Eigenkontrollen zu dokumentieren, sind Sie verpflichtet dieses Betriebstagebuch nach Anforderung aus der bauaufsichtlichen Zulassung zu führen. ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 28 von 36... -
Seite 29: Besondere Vorkommnisse
BASIC/CLASSIC 1-50 Serien-Nr.: ___________________________ Besondere Vorkommnisse: z.B. Stromausfall, Störungen, Schlammabfuhr... Weitere Betriebstagebücher erhalten Sie bei Ihrem Einbaupartner oder unter www.atbnet.eu ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 29 von 36... -
Seite 30: Leistungserklärung / Ce-Begleitdokumentation
® Betriebs- und Wartungshandbuch AQUAmax BASIC/CLASSIC 1-50 ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 30 von 36... - Seite 31 ® Betriebs- und Wartungshandbuch AQUAmax BASIC/CLASSIC 1-50 ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 31 von 36...
- Seite 32 ® Betriebs- und Wartungshandbuch AQUAmax BASIC/CLASSIC 1-50 ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 32 von 36...
- Seite 33 ® Betriebs- und Wartungshandbuch AQUAmax BASIC/CLASSIC 1-50 ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 33 von 36...
- Seite 34 ® Betriebs- und Wartungshandbuch AQUAmax BASIC/CLASSIC 1-50 ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 34 von 36...
-
Seite 35: Notizen
® Betriebs- und Wartungshandbuch AQUAmax BASIC/CLASSIC 1-50 Notizen ATB Umwelttechnologien GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbnet.eu / Art.-Nr.: 9060 0210 / Stand: 06.04.2017 / Seite 35 von 36... - Seite 36 ® Betriebs- und Wartungshandbuch AQUAmax BASIC/CLASSIC 1-50 / Art.-Nr.: 9060 0210 / Stand: 06.04.2017...
