ATB AQUAmax BASIC Einbauanleitung Seite 18

Einbauanleitung AQUAmax

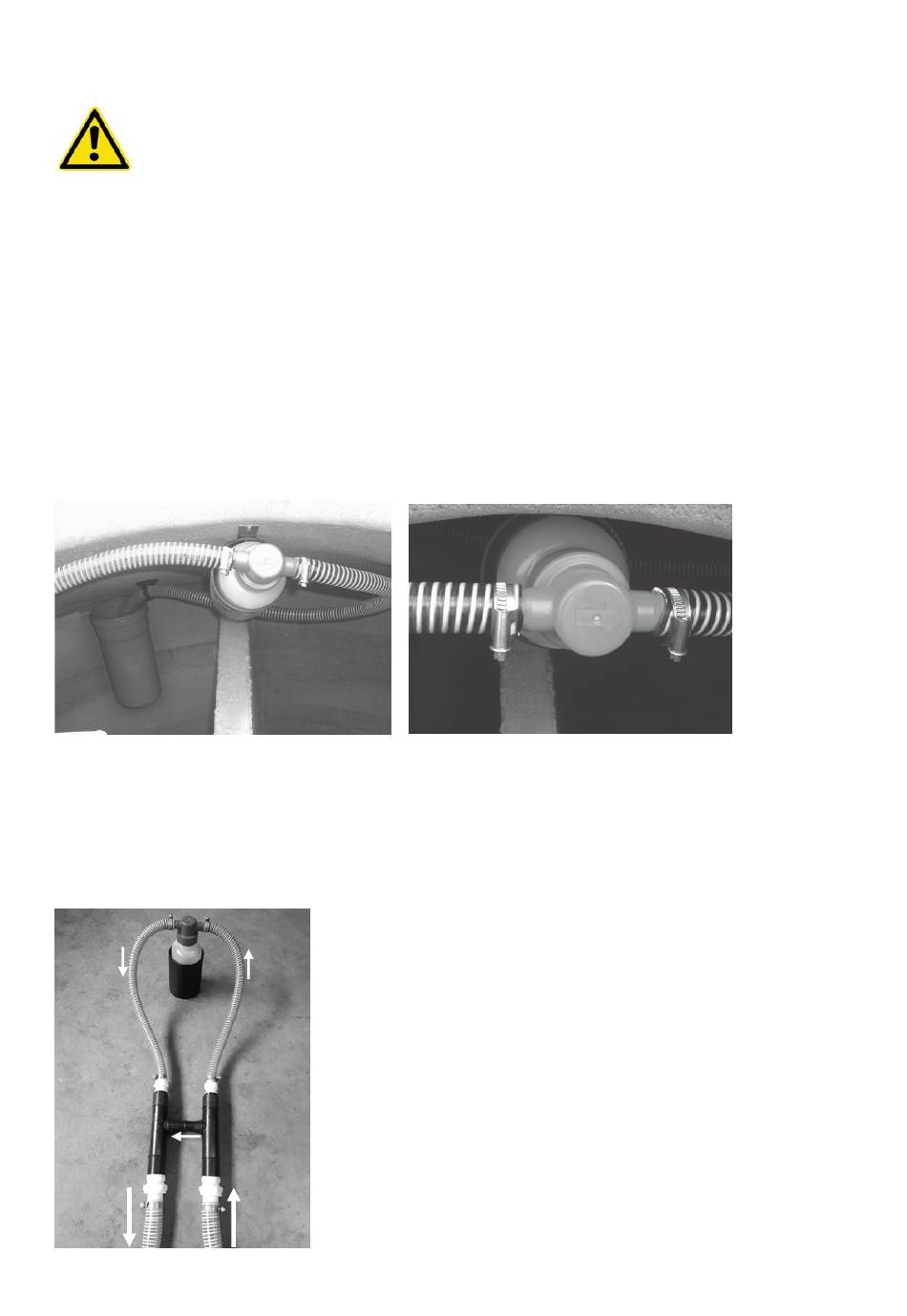

Probenahmeflasche
Bis 16 EW und ab 51 EW roter Anschlussdeckel, 17-50 EW blauer Anschlussdeckel!
Die Probenahmeflasche wird mit einer Halterung am Konus der Kläranlage befestigt. Die Halterung
sollte dort vorgesehen werden, wo sich bei einem Herausnehmen des AQUAmax
Behinderung ergibt.
Längen Sie den Ablaufschlauch ab, und stecken Sie ihn auf die Zulauftülle der Probenahmeflasche
(Markierung/Fließrichtung beachten!).
Den übrig gebliebenen Schlauch stecken Sie auf die Auslauftülle und schieben ihn so weit in den
Ablauf, dass das Klarwasser nicht zurückfließen kann. Sichern Sie den Schlauch vor dem
Herausrutschen mit einer Rohrschelle. Wird im Klarwasserschlauch eine Rückschlagklappe
eingebaut oder wird die Probenahmeflasche deutlich höher als der Ablauf montiert, können weitere
Maßnahmen notwendig sein. Wenden Sie sich in diesen Fällen bitte an unsere Serviceabteilung.
Ein ausreichender Bewegungsspielraum für die Herausnahme der Flasche ist zu berücksichtigen.
Probenahme-Bypass
Bei den Varianten ab 51 EW gehört ein Probenahme-Bypass zum Lieferumfang.
Die Probenahmeflasche stellt einen Engpass dar, durch den bei größeren Anlagen der Klarwas-
serabzug eine zunehmend ungünstige Zeitdauer in Anspruch nimmt. Durch den Bypass wird das
verhindert, da ein Teil des Klarwasserstroms um die Probenahmeflasche herum geleitet wird.
Bypass
Ablauf
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com /
Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 18 von 24
®
BASIC/CLASSIC 1-75
Vom
®
AQUAmax
®
Fließrichtung
beachten!
keine
