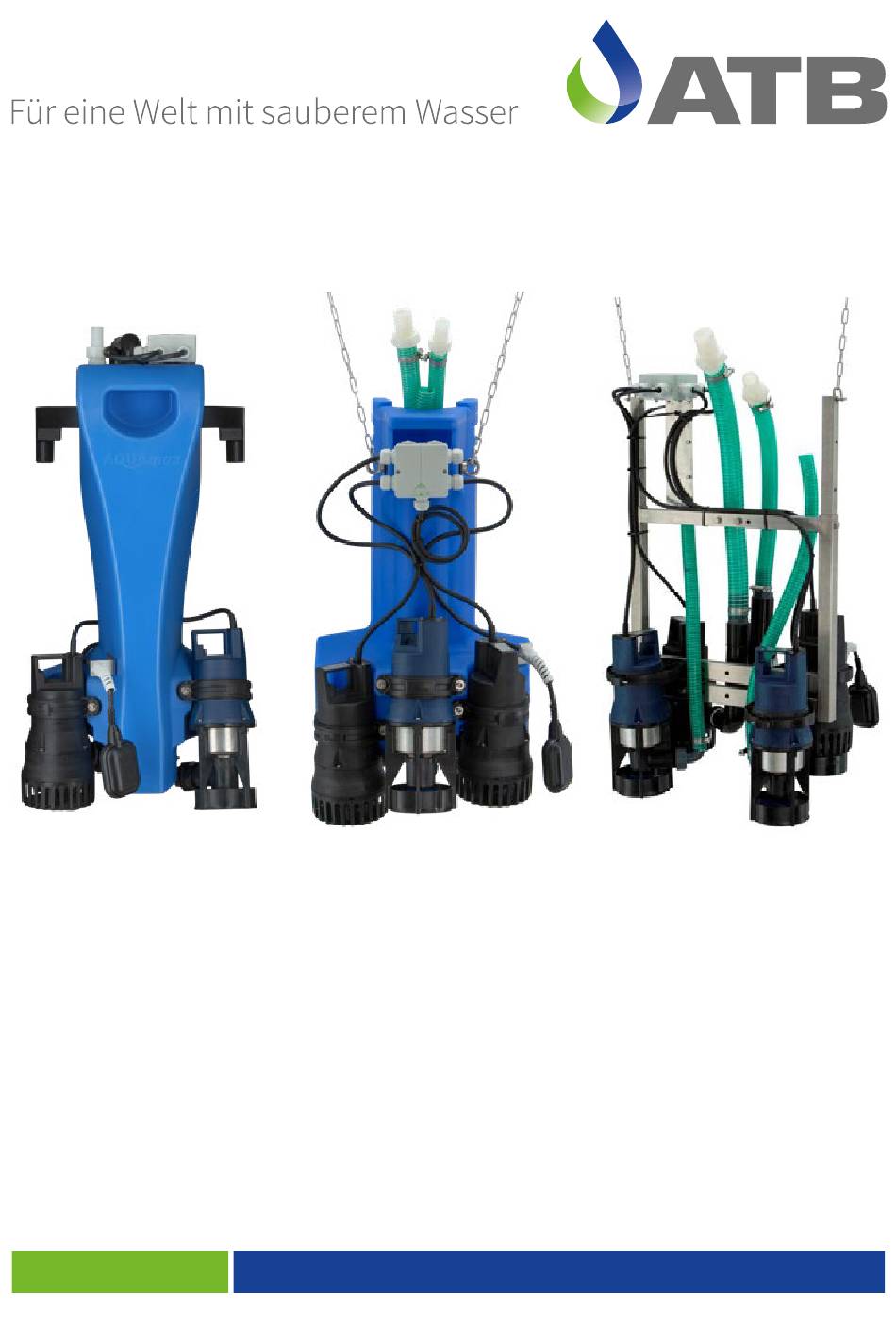

- Seite 1 Für eine Welt mit sauberem Wasser AQUAMAX ® BASIC/CLASSIC AQUAMAX® BASIC/CLASSIC Einbauanleitung Einbauanleitung...
- Seite 2 Geräte die nach dem 13.08.2005 erworben wurden. Senden Sie Ihr zu entsorgendes Gerät frei Haus an Ihren Lieferanten. ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 2 von 20...
-
Seite 3: Inhaltsverzeichnis
Probenahmeflasche ..................14 Das Steuergerät ATBcontrol 3 Connect ..............15 © Kabelanschluss und Testlauf ................16 Vor Inbetriebnahme prüfen ................17 ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 3 von 20... -
Seite 4: Allgemeine Und Sicherheitshinweise
DIN EN 12566-3 und den Zulassungen des Deutschen Instituts für Bautechnik (DIBt) zu erfolgen! Bei bestimmungsgemäßer Verwendung gehen von der Anlage keinerlei Gefahren aus. Wird der AQUAMAX ohne ausdrückliche Genehmigung der Fa. ATB WATER GmbH für andere ® Einsatzzwecke genutzt und/oder werden nachfolgende Sicherheitshinweise missachtet, kann dies zur Gefährdung oder Verletzung von Personen und zu Fehlfunktionen oder Defekten an der An-... - Seite 5 Stromnetz verbunden ist. Verletzungsgefahr! ® Nur bei Verwendung von Originalersatzteilen bzw. von der Fa. ATB freigegebenen Ersatzteilen kann die ordnungsgemäße Funktion sichergestellt werden. Vor der Inbetriebnahme sind alle Punkte der Bedienungsanleitung nochmals zu prüfen. Bewahren Sie diese Anleitung jederzeit griffbereit auf! Erklärung der verwendeten Warnhinweise:...
-
Seite 6: Lieferumfang
Technische Daten: Alle Aggregate 230 V AC Tauchbelüfter: AQUA 5S: 0,56 kW / 2,5 A Pumpen: ATBlift 2: 0,3 kW / 1,3 A ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 6 von 20... -
Seite 7: Bauseitig Zu Erbringende Leistungen
Die Zulaufleitung ist an die Vorklärung angeschlossen. Bei Umrüstung ist diese in der Regel verlegt worden (Zeichnung "Behältervorbereitung" bzw. Projektskizze beachten!). ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 7 von 20... -
Seite 8: Behältervorbereitung
Vorklärung bzw. Puffer- und SBR- Becken vorhanden ist! Für die Kabelzuführung sind Öffnun- gen/Leerrohre (≥ DN 100) vorzuse- hen. ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 8 von 20... - Seite 9 ® Verbindung zur letzten Kammer der Vorklärung her. Hier sind die Dickstoffe bereits vom Zulauf abgetrennt. ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 9 von 20...
- Seite 10 Verbindung zur letzten Kammer der ® ® Vorklärung her. Hier sind die Dickstoffe bereits vom Zulauf abgetrennt. ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 10 von 20...
-
Seite 11: Montagezeichnung Aquamax
W,min sollte nicht unterschritten werden. Die Werte für H entnehmen Sie bitte den W,min Datenblättern bzw. den klärtechnischen Berechnungen. ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 11 von 20... -
Seite 12: Vorbereitung Des Aquamax
W,min Senkrechten betragen. Die weiterleitenden Druckschläuche werden mit Überwurfverschraubungen angeschlossen (kleine- rer Durchmesser Klarwasser; größerer Durchmesser Beschickung/Schlammrückführung). ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 12 von 20... -
Seite 13: Einsetzen Des Aquamax
Tauchrohr mittels beiliegender Schlauchschelle verbinden. Das Tauchrohr muß ggf. gegen ein Eindringen von Dickstoffen oder Schwimmschlamm gesichert werden (s.u.). ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 13 von 20... -
Seite 14: Probenahmeflasche
Maßnahmen notwendig sein. Wenden Sie sich in diesen Fällen bitte an unsere Serviceabteilung. Ein ausreichender Bewegungsspielraum für die Herausnahme der Flasche ist zu berücksichtigen. Fließrichtung beachten! ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 14 von 20... - Seite 15 Einbauanleitung AQUAMAX BASIC/CLASSIC ® ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 15 von 20...
-
Seite 16: Das Steuergerät Atbcontrol © 3 Connect
Sicherung B16 und ein (separat) vorgeschalteter FI-Schutzschalter 30 mA unbedingt vorzusehen! Auf die ordnungsgemäße Verlegung des Schutzleiters bis zur Erdung des Gebäudes ist zu achten. ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 16 von 20... -
Seite 17: Kabelanschluss Und Testlauf
Pflichten sowie in den Betrieb und die Funktionsweise seiner Kläranlage. Übergeben Sie ihm das Betriebsbuch (weitere Exemplare per kostenlosem Download unter www.atbwater.com)! ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 17 von 20... -
Seite 18: Vor Inbetriebnahme Prüfen
Stromzufuhr zu unterbrechen! ® Gefährdung durch elektrische Spannung! Bei Arbeiten am AQUAMAX ist die Anlage ® unbedingt vom Stromnetz zu trennen! ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de / Art.-Nr.: 9060 0262 / Stand: 30.05.2023 / Seite 18 von 20... - Seite 20 ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica Tel. +49 5731 30230-0, Fax +49 5731 30230-30, info@atbwater.com, www.atbwater.de Einbauanleitung AQUAMAX® BASIC/CLASSIC | Art.-Nr.: 9060 0262 | Stand: 30.05.2023...
