Einbauanleitung AQUAmax
Behältervorbereitung
Behältervorbereitung AQUAmax
Behältervorbereitung AQUAmax

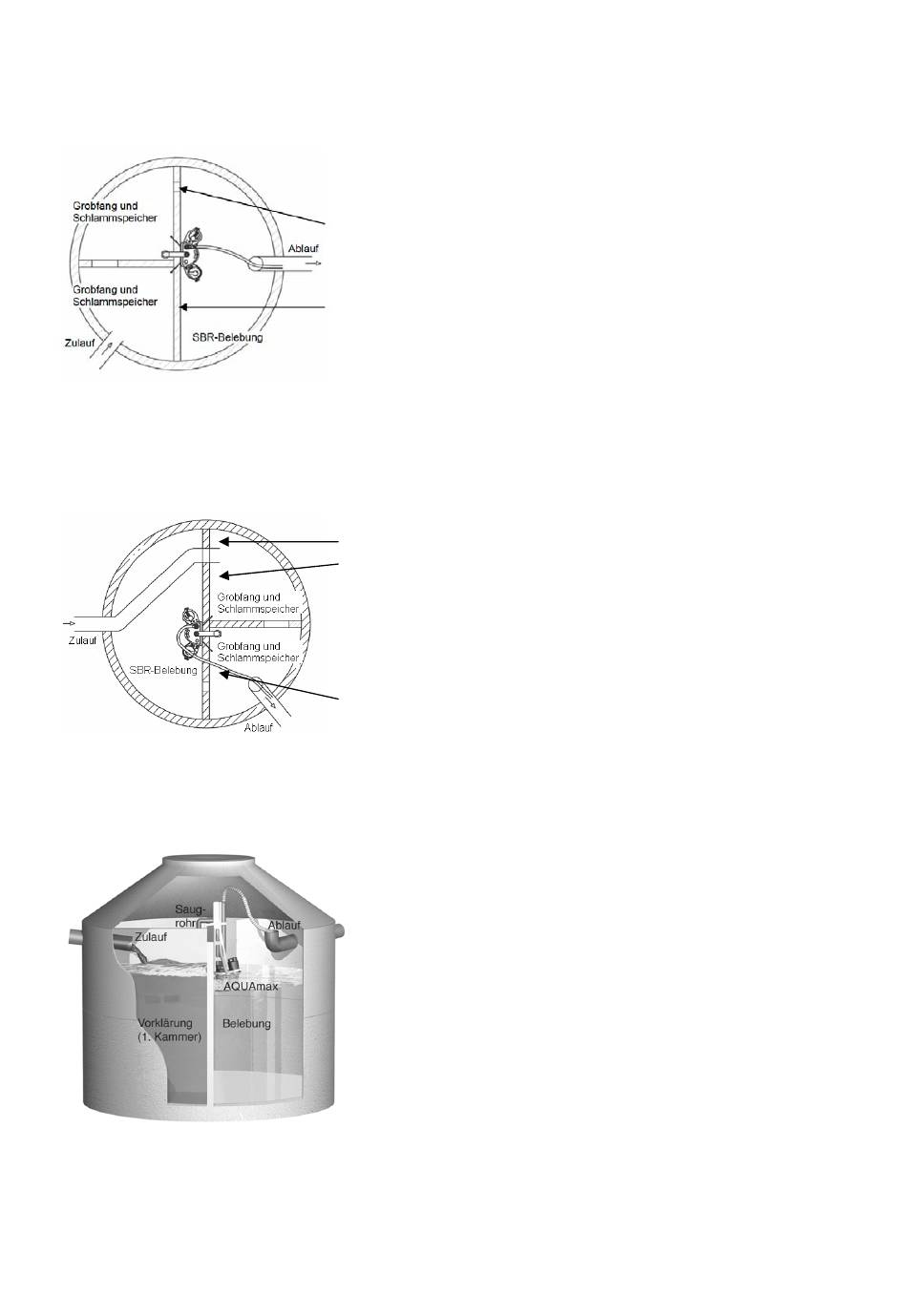

Einbaubeispiel AQUAmax
Die Abbildung zeigt eine typische Installation einer 3-Kammergrube mit eingebautem AQUAmax
Das Saugrohr des AQUAmax
Hier sind die Dickstoffe bereits vom Zulauf abgetrennt.
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com /
Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 10 von 24
®
BASIC/CLASSIC 1-75
®
BASIC – Neuanlage
• Deckelöffnung mindestens 60 cm Durchmesser mit
Lüftungsöffnungen oder separatem Lüftungsrohr
• Notüberlauf, ca. 4 x 10 cm (H x B)
Sofern die Gefahr eines Rückstaus in die Zulaufleitung
besteht und dieser vermieden werden soll, ist die Unterkante
des Notüberlaufes unterhalb der Unterkante des Zulaufes
vorzusehen.
• Öffnungen in dieser Trennwand schließen,
ggf. Behälterfugen nachdichten
• Leerrohr > DN 100 für Kabel an beliebiger Stelle einführen
• Zu- und Ablauf müssen ca. 15 cm in die Anlage hineinragen
®
BASIC – Nachrüstung
• Deckelöffnung mindestens 60 cm Durchmesser mit
Lüftungsöffnungen oder separatem Lüftungsrohr
• Zulauf in 2. Kammer verlegen und eindichten
• Öffnungen in dieser Trennwand schließen,
ggf. Behälterfugen nachdichten
• Leerrohr > DN 100 für Kabel an beliebiger Stelle einführen
• Zu- und Ablaufrohr müssen ca. 15 cm in die Anlage
hineinragen (ggf. alte Tauchwände entfernen) und/oder
Spitzende frei stemmen
• Hier kann ein Notüberlauf (s.o.) vorgesehen werden, um bei
Strom- oder Pumpenausfall die Halbkammer als zusätzlichen
Puffer zu nutzen, bevor das Wasser in den Ablauf gelangt.
Unterkante Überlauf muss dann unter Unterkante Ablauf,
aber oberhalb H
®
BASIC
®
stellt dabei die Verbindung zur letzten Kammer der Vorklärung her.
liegen.
W, max
®
.
