Einbauanleitung AQUAmax

Lieferumfang

ATB bemüht sich um eine vollständige Kommissionierung und produktgerechte
Verpackung aller gelieferten Geräte und Teile. Bitte überprüfen Sie dennoch die
Lieferung auf Transportschäden und Vollständigkeit.
®

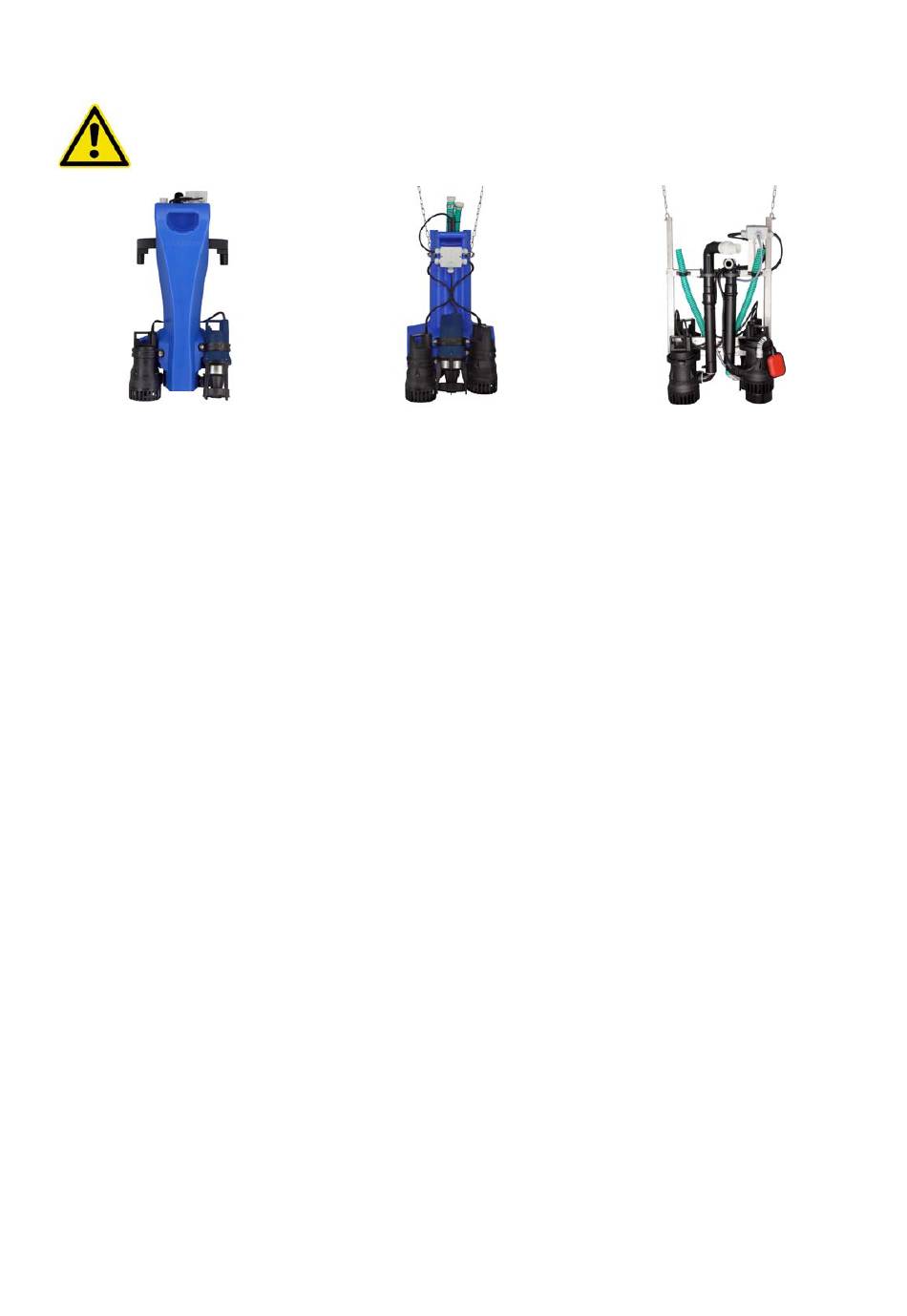

AQUAmax BASIC
bestehend aus:
• 1 Tragrahmen aus PE/V2A
• 1 Tauchbelüfter AQUA 5
• 1 Tauchpumpe ATBlift 2 als
Klarwasser-,
Überschussschlamm- und
Beschickungspumpe
• 1 montierter Rohrleitungssatz
aus PE inkl. Grobstofffilter
• 1 integrierter
Schwimmerschalter
©
AQUAswitch
• 15 m Anschlusskabel 7x1,5
mm² mit Spezialstecker
Zubehör, lose:
• 1 Steuergerät ATBcontrol
230 V für die
Innenanbringung
• 1 Probenahmeflasche aus
PE mit Halter
• 3,5 m PVC-Schlauch
Ø 25 mm für den Ablauf
• 1 Satz Befestigungsmaterial
• 1 Hinweisschild
"Kleinkläranlage nach DIN"
Technische Daten: Alle Aggregate 230 V AC
Tauchbelüfter: AQUA 5: 0,56 kW / 2,5 A
Pumpen: ATBlift 2: 0,3 kW / 1,3 A
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com /
Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 6 von 24
®
BASIC/CLASSIC 1-75
®
AQUAmax CLASSIC 1-16 Z
bestehend aus:
• 1 Tragrahmen aus PE/V2A
zum Aufhängen an Ketten
• 1 Tauchbelüfter AQUA 5
• 1 Tauchpumpe ATBlift 2 als
Klarwasserpumpe
• 1 Tauchpumpe ATBlift 2 als
Überschussschlamm- und
Beschickungspumpe
• 1 integrierter
Schwimmerschalter
©
AQUAswitch
• 15 m Anschlusskabel 7x1,5
mm² mit Spezialstecker
Zubehör, lose:
© • 1 Steuergerät ATBcontrol
3,
230 V für die
Innenanbringung
• 1 Probenahmeflasche aus
PE mit Halter
• 3,5 m PVC-Schlauch
Ø 25 mm für den Ablauf
• 5,0 m PVC-Schlauch
Ø 30 mm mit
Anschlussverschraubung für
die Beschickung
• 1 montierter Rohrleitungssatz
aus PE inkl. Grobstofffilter
• 1 Satz Befestigungsmaterial
• 1 Hinweisschild
"Kleinkläranlage nach DIN"
®
AQUAmax CLASSIC 17-50 Z
bestehend aus:
• 1 Tragrahmen aus V2A zum
Aufhängen an Ketten
• 2 Tauchbelüfter AQUA 5
• 1 Tauchpumpe ATBlift 2 als
Klarwasserpumpe
• 1 Tauchpumpe ATBlift 2 als
Überschussschlamm- und
Beschickungspumpe
• 1 Schwimmerschalter
• 15 m Anschlusskabel 7x1,5
mm² mit Spezialstecker
Zubehör, lose:
© • 1 Steuergerät ATBcontrol
3,
230 V für die
Innenanbringung
• 1 Probenahmeflasche aus
PE mit Halter
• 4,0 m PVC-Schlauch
Ø 25 mm für den Ablauf
• 5,0 m PVC-Schlauch
Ø 40 mm mit
Anschlussverschraubung für
die Beschickung
• 1 montierter Rohrleitungssatz
aus PE inkl. Grobstofffilter
• 1 Satz Befestigungsmaterial
• 1 Hinweisschild
"Kleinkläranlage nach DIN"
©
3,
