3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 2.0 B-Buchse:

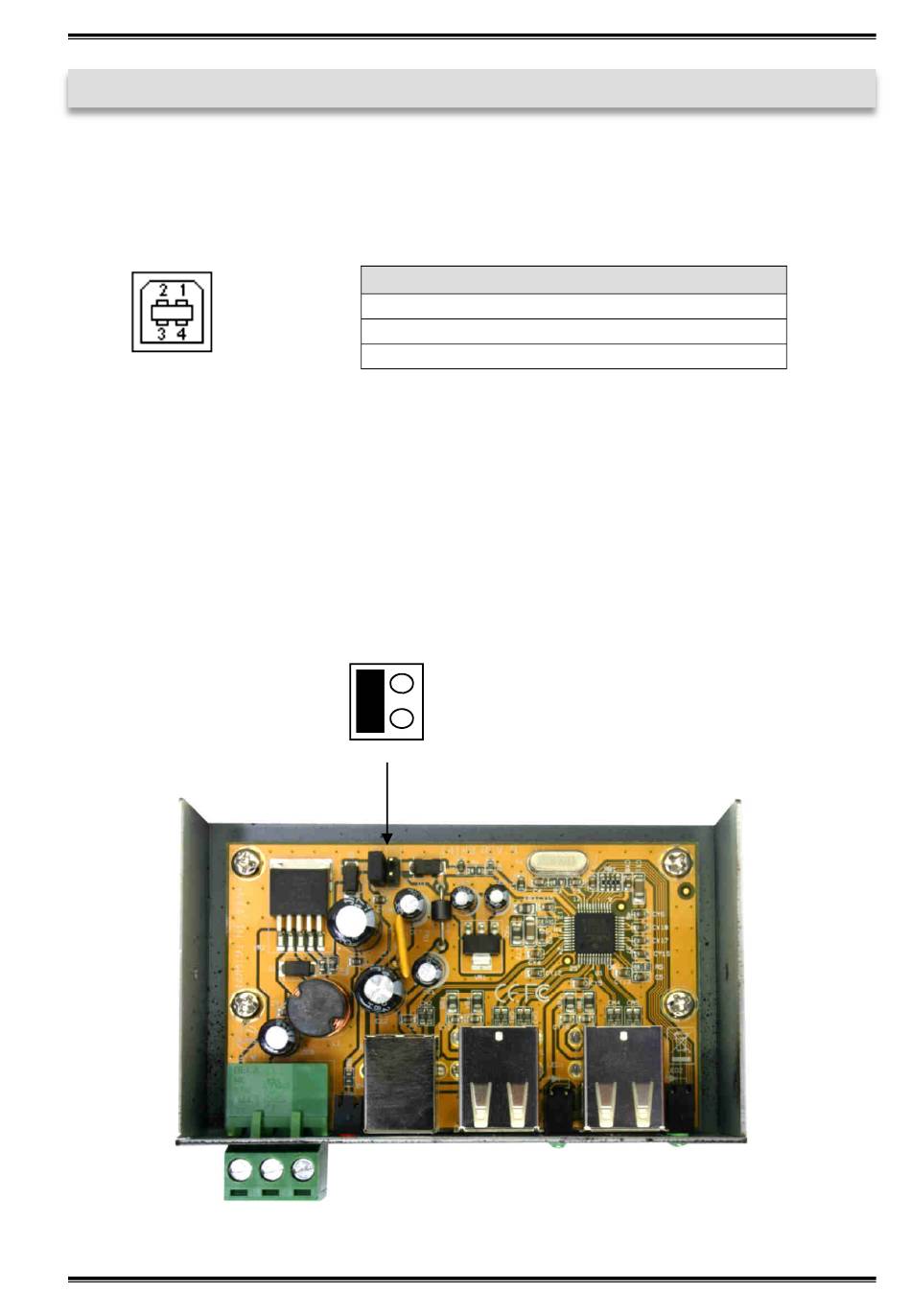

3.3 Jumper Einstellungen

Die EX-1163HM wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber die
Möglichkeit die EX-1163HM mit Bus-Power zu versorgen. Dafür müssen Sie zu erst
das Gehäuse mit den zwei Schrauben auf den Seiten öffnen. Nun müssen Sie den
Jumper JP1 von T (Terminal Block) auf U (USB) setzen. Siehe nachfolgende Abbil-
dung.
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
USB 2.0 B-Buchse
Pin Signal
1 VCC
2 DATA-
T U
JP1
5
Pin Signal
3 DATA+
4 GND
