Exsys EX-1163HM Bedienungsanleitung

EX EX- EX - - 1163HM 1163HM 1163HM
JUMPER SETTING & CONNECTORS:
USB B-Connector:
USB 2.0 B-Connector:
Pin Signal Pin
1 VCC 4
2 DATA-
3 DATA+
HARDWARE INSTALLATION :
Because the designs of computers are different, only general installation instructions are
given. Please refer your computer's reference manual whenever in doubt.
1. Fix the DIN-RAIL Kit with the four screw on the backside from the EX-1163HM.
2. Click the EX-1163HM on the DIN-RAL.
3. Connect the power cable to the Terminal Block.
4. Connect the USB cable to the USB B Connector of the Ex-1163HM.
5. Now connect the other end from the USB cable ( A-Plug) to the A-Connector at
your PC.
DRIVER INSTALLATION :
Windows
After the hardware installation Windows will recognize the EX-1163HM automatically
and install its drivers.
CHECK INSTALLED DRIVER:
Open the >Device manager< . Now you should see at „USB Devices" the following new
entries: <USB Root Hub>.
If you see this or a similar information the EX-1163HM is installed correctly.
CLEANING :
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!
5
English English English EX EX- EX - - 1163HM 1163HM 1163HM
Attention!
Never plug in with
Signal
force or in wrong
GND direction.
English English English
AUFBAU :
BESCHREIBUNG & TECHNISCHE DATEN :

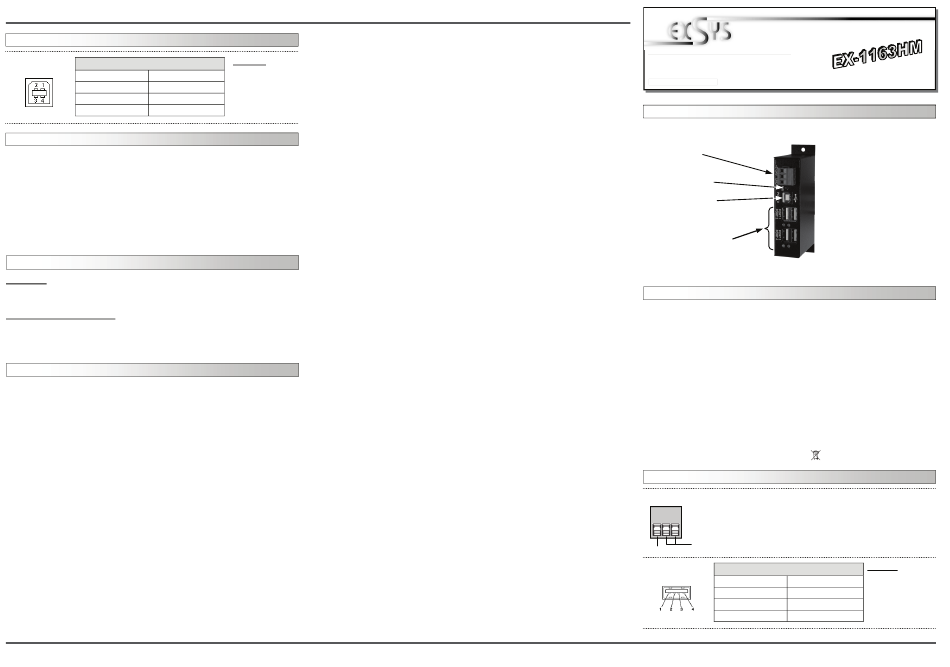

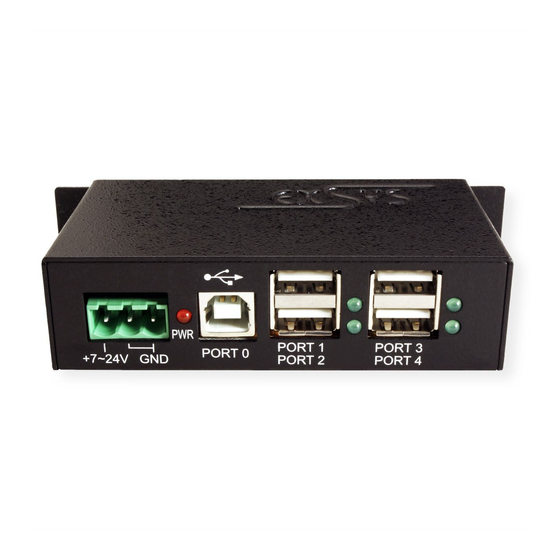

Die EX-1163HM ist ein USB 2.0 HUB für bis zu 4 Endgeräte. Er ist mit 4 Ports für Endge-
räte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB An-
schlüsse von 1.1 bis 2.0. Durch die Stromversorgung über den Terminal Block werden an
jedem Port die vollen 500mA zur Verfügung gestellt. Der serielle USB 2.0 Bus unterstützt
optimal die Leistung des schnellen NEC Chipsatz. Die EX-1163HM gewährleistet so eine
sichere Datenübertragung und exzellente Performance von bis zu 480Mbit pro Sekunde!
Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die Einstellun-
gen vom System (BIOS) und beim Installieren des Betriebssystems automatisch vorge-
nommen werden. Die EX-1163HM unterstütz die Norm IP30. Im Lieferumfang ist das DIN-
RAIL Kit für die Installation auf eine Trägerschiene. Das DIN-RAIL Kit wird mit vier Schrau-
ben auf die Rückseite der EX-1163HM festgeschraubt.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE:
+7V ~ 24V Buchse:
+7V ~ 24V
USB 1-4:
6
Bedienungsanleitung
Bedienungsanleitung
Vers. 1.1/ 16.11.07
+7V ~ 24V
Anschluss
Betriebs LED
USB B-Buchse
PC-Anschluss
USB 1-4
4 x Externe USB 2.0
A-Buchse für Endgeräte
USB 1.1 & 2.0 Anschluss
WIN 9.x/ME/2000/XP/Server 2003/MAC/Vista/Linux
4 x A-Buchse, 1 x B-Buchse, 1 x Terminal Block 7V~24V
EX-1163HM, USB Kable A-Stecker auf B-Stecker,
DIN-RAIL Kit, Anleitung
CE
/ FCC / RoHS / WEEE DE97424562 / WHQL
GND (Ground)
USB 2.0 A-Buchse:
Pin Signal Pin Signal
1 VCC 4
2 DATA-
3 DATA+
1
Achtung!
Stecker nie umge-
kehrt oder mit
GND Gewalt einstecken.
