Planungshinweise für Innenaufstellung
M Wärmepumpe
N Geräteanschluss-Stutzen Luftkanal Ausblasseite (aus EPP)

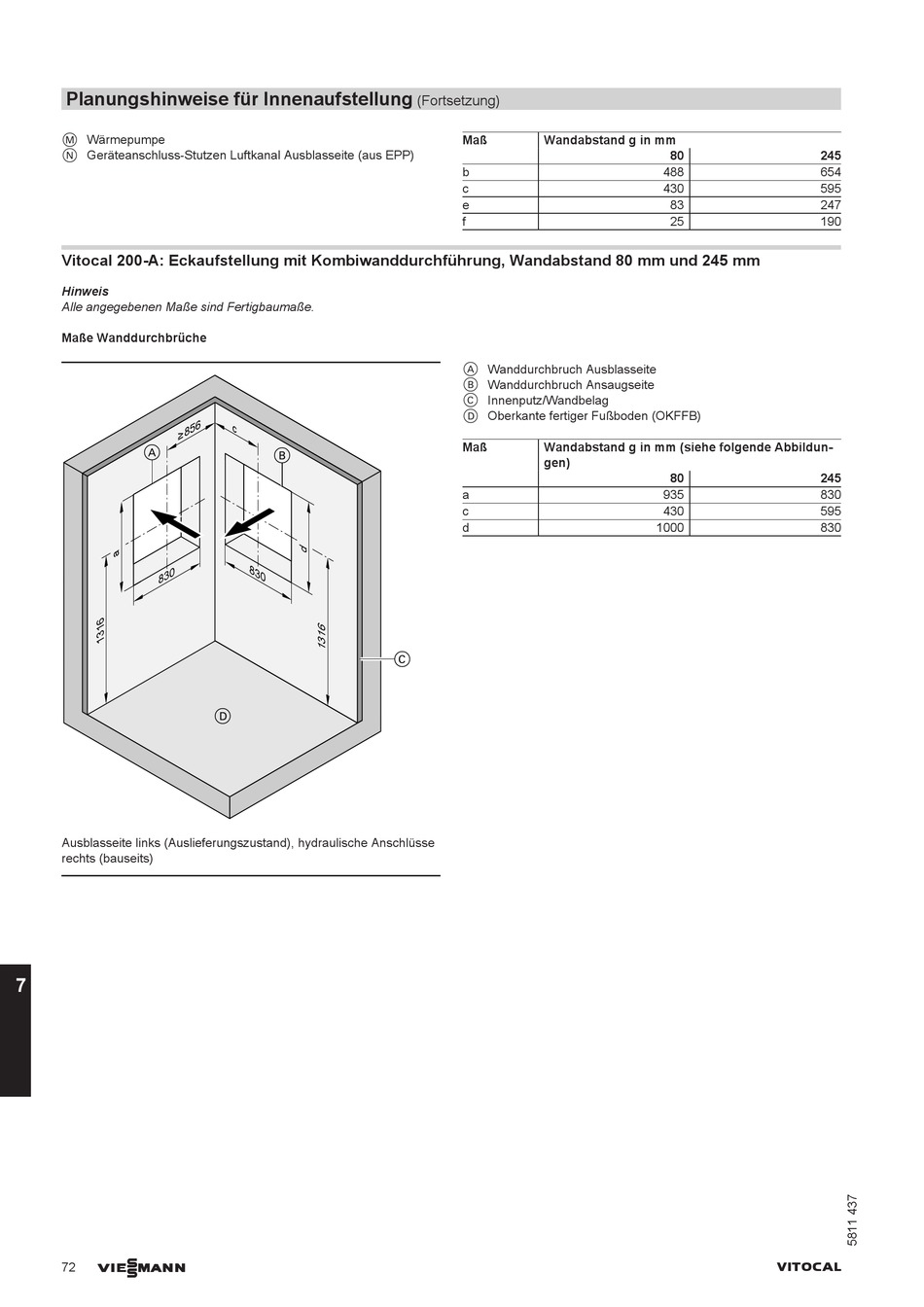

Vitocal 200-A: Eckaufstellung mit Kombiwanddurchführung, Wandabstand 80 mm und 245 mm
Hinweis
Alle angegebenen Maße sind Fertigbaumaße.
Maße Wanddurchbrüche
8 5
A
0
8 3
Ausblasseite links (Auslieferungszustand), hydraulische Anschlüsse
rechts (bauseits)
7
VIESMANN
72
6 c
B
8 3
0
D
(Fortsetzung)
Maß Wandabstand g in mm
b
c
e
f
A Wanddurchbruch Ausblasseite
B Wanddurchbruch Ansaugseite
C Innenputz/Wandbelag
D Oberkante fertiger Fußboden (OKFFB)
Maß Wandabstand g in mm (siehe folgende Abbildun-
gen)
a
c
d
C
80 245
488 654
430 595
83 247
25 190
80 245
935 830
430 595
1000 830
