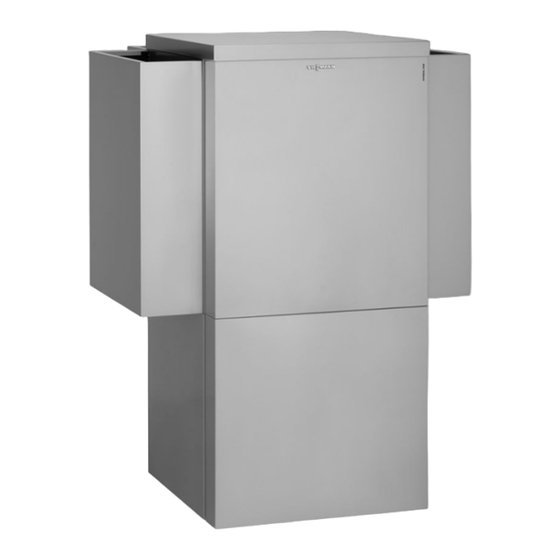

Split luft-wasser-wärmepumpe
Vorschau anzeigen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
Inhaltsverzeichnis

Quicklinks

VIESMANN
Montage- und
Serviceanleitung
für die Fachkraft
Vitocal 300-A
Typ AWCI-M-AC 301.A
Typ AWO-M-AC 301.A
Luft/Wasser-Wärmepumpe mit elektrischem Antrieb, 230 V~
Gültigkeitshinweise siehe letzte Seite
VITOCAL 300-A
Bitte aufbewahren!
5681 875
5/2013
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann AWCI-M-AC 301.A

Inhaltszusammenfassung für Viessmann AWCI-M-AC 301.A

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 300-A Typ AWCI-M-AC 301.A Typ AWO-M-AC 301.A Luft/Wasser-Wärmepumpe mit elektrischem Antrieb, 230 V~ Gültigkeitshinweise siehe letzte Seite VITOCAL 300-A Bitte aufbewahren! 5681 875 5/2013...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW und VDE nenschäden.
  • Seite 3 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.

  • Seite 4: Inhaltsverzeichnis

    Serviceanleitung Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......112 Weitere Angaben zu den Arbeitsschritten............113 Störungsbehebung Instandsetzung..................... 130 Einzelteilliste Typ AWCI-M-AC 301.A Bestellung von Einzelteilen.................. 134 Übersicht der Baugruppen................... 135 Gehäuse....................... 136 Luftmodul......................140 Wärmepumpenregelung..................142 Elektrische Ausrüstung..................144 Wärmepumpenmodul...................
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Einzelteilliste Typ AWO-M-AC 301.A Bestellung von Einzelteilen.................. 150 Übersicht der Baugruppen................... 151 Gehäuse....................... 152 Luftmodul......................156 Wärmepumpenregelung..................158 Elektrische Ausrüstung..................160 Wärmepumpenmodul................... 161 Grundgestell......................164 Protokolle Protokoll der Hydraulikparameter................. 166 Protokoll der Regelungsparameter............... 166 Technische Daten Technische Daten....................174 Schalltechnische Daten..................

  • Seite 6: Montagevorbereitung

    Verbindung mit anlagenspezi- häuslichen Gebrauch vorgesehen, d. h. fisch zugelassenen Komponenten vor- auch nicht eingewiesene Personen kön- genommen wurde. nen das Gerät sicher bedienen. Produktinformation Typ AWCI-M-AC 301.A Reversible Luft/Wasser-Wärmepumpe zur Innenaufstellung, mit eingebauter Umwälzpumpe (Sekundärpumpe), 3- Wege-Umschaltventil und Sicherheits- gruppe.

  • Seite 7: Allgemeine Hinweise Zum Elektrischen Anschluss

    Montagevorbereitung Produktinformation (Fortsetzung) Typ AWO-M-AC 301.A Luft/Wasser-Wärmepumpe zur Außen- Für den Anschluss der externen aufstellung, ohne eingebaute Umwälz- Umwälzpumpen müssen die 4 roten pumpe (Sekundärpumpe) und ohne 3- Adern in der Wärmepumpenregelung Wege-Umschaltventil. Eine Sekundär- entfernt werden (siehe Seite 78). pumpengruppe (Sekundärpumpe und Umwälzpumpe zur Speicherbeheizung) ist als Zubehör erhältlich.

  • Seite 8: Innenaufgestellte Wärmepumpe

    ■ Der Aufstellraum muss trocken und frostsicher sein. ■ Gesamtgewicht Umgebungstemperaturen grö- Typ AWCI-M-AC 301.A: 289 kg ßer 0 °C und kleiner 35 °C ■ Um Körperschallübertragung zu ver- gewährleisten. meiden, das Gerät nicht auf Holzbal- ■ Luftverunreinigungen durch kendecken (z.
  • Seite 9 Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) Aufstellung Mindestabstände und Maße bei Eckaufstellung Ausblasseite links (Auslieferungszustand), hydraulische Anschlüsse rechts (bau- seits) A Mauerdurchbruch Ausblasseite D Oberkante fertiger Fußboden (OKFFB) B Mauerdurchbruch Ansaugseite C Innenputz...
  • Seite 10 Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) C D E Ausblasseite links (Auslieferungszustand), hydraulische Anschlüsse rechts (bau- seits) A Außenputz D Kompressionsdichtband und Acryl- Dichtnaht (umlaufend) B Wand E PU-Schaum (umlaufend) C Wanddurchführung (aus EPP, kann F Innenputz/Wandbelag von außen mit einer Säge auf das passende Maß...
  • Seite 11 Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) Mindestabstände und Maße bei Wandaufstellung Ausblasseite links (Auslieferungszustand), hydraulische Anschlüsse rechts (bau- seits) A Wanddurchführung Ausblasseite F Wärmepumpe (aus EPP) G Geräteanschluss-Stutzen Luftkanal B Wetterschutzgitter Ausblasseite (aus EPP) C Trennwand (falls erforderlich), siehe H Gerade Wanddurchführungen als folgende Tabelle Luftkanäle (aus EPP) D Wanddurchführung Ansaugseite...
  • Seite 12 Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) Anzahl Ka- Gesamtlänge Ka- Abstand X in mm Trennwand C erfor- nalteile nalteile in mm derlich 1000 1050 1350 1400 1700 1750 2050 2100 2400 2450 2750 2800 3100 Nein 3150 3450 Nein 3500 3800 Nein...
  • Seite 13 Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) Anschlüsse Hinweis ■ Luftaustritt wahlweise links oder rechts. ■ Hydraulische Leitungen und Kondenswasserablauf können links oder rechts aus der Wärmepumpe geführt werden. Die Montage erfolgt immer gegenüberliegend zum Luftaustritt. ■ Die Anschluss-Schläuche können gekürzt werden. Die angegebenen Maße erge- ben sich aus den Schlauchlängen bei Auslieferung.
  • Seite 14 Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) A Durchführungen elektrische Leitun- C Heizwasservorlauf D Kondenswasserablauf B Heizwasserrücklauf/Rücklauf Spei- E Vorlauf Speicher-Wassererwärmer cher-Wassererwärmer (siehe (siehe Seite 63) Seite 63) Elektrische Leitungen A Wärmepumpenregelung F Netzanschlussleitung Heizwasser- B Netzanschlussleitung Wärmepum- Durchlauferhitzer (falls vorhanden), penregelung 230 V/50 Hz max.

  • Seite 15: Außenaufgestellte Wärmepumpe

    Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) Erforderliche Leitungslängen: 0,6 m ab Wandaustritt ■ Für die Wärmepumpenregelung ■ In der Wärmepumpe (zum Schaltkas- (Wandaustritt mittig direkt unterhalb ten): der Wärmepumpenregelung): 2,6 m ab Leitungseinführung Außenaufgestellte Wärmepumpe Anforderungen an die Aufstellung ■ Eine manuelle Entleerung der im frost- ■...
  • Seite 16 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Aufstellung Mindestabstände 1500 1500 Fundament Die Wärmepumpe muss waagerecht auf ■ Das aus der Luft anfallende Kondens- einem dauerhaft festen Untergrund auf- wasser (je nach Temperatur und rela- gestellt werden. Wir empfehlen, ein tiver Luftfeuchte bis zu 20 Liter/h) Betonfundament gemäß...
  • Seite 17 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Gewicht (mit Schalldämmhauben): 309 kg Maße Fundament 1080 Draufsicht Fundament...

  • Seite 18: Außenaufgestellte Wärmepumpe

    Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) A Aufstellbereich der Wärmepumpe F Leitungsdurchführung von Heiz- auf dem Betonfundament wasservorlauf und Heizwasserrück- B Betonfundament bestehend aus: lauf ■ Betonplatte C25/30, BSt 500 S G KG-Rohr DN 100 für elektrische und M Verbindungsleitungen (Kleinspan- ■ Bewehrung mit Korb aus nungs- und Steuerleitung) und Q 257 A allseitig Netzanschlussleitung zum Schalt-...
  • Seite 19 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Anschlussmaße hydraulisches Anschluss-Set im Fundament A Betonfundament wie zuvor E Elektrische Verbindungsleitungen beschrieben und nach örtlichen (Kleinspannungs- und Steuerleitun- Erfordernissen und den Regeln der gen) und Netzanschlussleistung Bautechnik zum Schaltkasten B Frostschutz (verdichteter Schotter, F Kondenswasserablauf z.B.

  • Seite 20: Anschlüsse

    Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Anschlüsse Seitenansicht ohne seitliche Schalldämmhaube dargestellt. Hinweis Öffnungen für elektrische Leitungen werden bauseits in die Dichtmatte im Boden- blech geschnitten (siehe Seite 70).
  • Seite 21 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) A Kondenswasserablauf C Rücklauf Sekundärkreis (Speicher- B Vorlauf Sekundärkreis (Speicher- Wassererwärmer/Heizwasserrück- Wassererwärmer/Heizwasservor- lauf, Montage siehe Seite 64) lauf, Montage siehe Seite 64) D Schalldämmhauben (Montage siehe Seite 57) Elektrische und hydraulische Leitungen Verlegung der Leitungen im Erdreich und Einführung durch die Außenwand...
  • Seite 22 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) A Abstand Hauswand – Fundament: M Ausdehnungsgefäß mit Sicherheits- ■ Max. Abstand abhängig von der gruppe (Zubehör) Länge der elektrischen und hyd- N Abstand zwischen elektrischer Ver- raulischen Verbindungsleitungen, bindungsleitung (Kleinspannungs- max. 23 m leitung < 42 V) D und Netzan- ■...
  • Seite 23 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Frostschutz Elektrische Verbindungsleitungen D Falls Wärmepumpenregelung und Heiz- Die vorkonfektionierten elektrischen kreispumpe betriebsbereit sind, ist die Verbindungsleitungen (Steuerleitung Frostschutzfunktion der Wärmepum- 230 V~ und Kleinspannungsleitung penregelung aktiv. Bei Außerbetrieb- < 42 V) D in einem KG-Rohr DN 100 nahme der Wärmepumpe oder einem verlegen.
  • Seite 24 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Erforderliche elektrische und hydraulische Leitungen B Netzanschlussleitung Verdichter/ P Außenaufgestellte Wärmepumpe Ventilator (230 V/50 Hz; 1/N/PE) Q Heizwasser-Durchlauferhitzer (Zubehör, im Gebäude montieren) Empfohlene Leitung: 3 x 4,0 mm R Vorlauftemperatursensor Sekun- flexibel därkreis (im Heizwasservorlauf im C Hydraulische Anschlussleitungen Gebäude montieren) (Anschluss-Set, Zubehör, Verle-...

  • Seite 25: Übersicht Möglicher Anlagenschemen

    Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) U Ansteuerung Heizwasser-Durch- Y Netzanschlussleitung Wärmepum- lauferhitzer penregelung 230 V/50 Hz Empfohlene Leitung: 5 x 1,5mm Empfohlene Leitung: 3 x 1,5 mm V Netzanschlussleitung Heizwasser- (5 x 1,5 mm mit EVU-Abschaltung) Durchlauferhitzer (falls vorhanden), Z Wärmepumpenregelung max.

  • Seite 26: Anlagenbeispiel 1, Id: 4605093_1006_01

    Montagevorbereitung Übersicht möglicher Anlagenschemen (Fortsetzung) Komponente „Anlagenschema 7000“ Heizkreis A1/HK1 – – – – – – M2/HK2 – – – – M3/HK3 – – – – – – – – Speicher-Wassererwärmer – – – – — – Heizwasser-Pufferspeicher – – Externer Wärmeerzeuger –...
  • Seite 27 Die Sekundärpumpe, die Umwälzpumpe zur Speicherbehei- zung und der Heizwasser-Durchlauf- erhitzer (Zubehör) sind außerhalb des Geräts installiert. ■ Bei Typ AWCI-M-AC 301.A sind die Sekundärpumpe, das 3-Wege- Umschaltventil „Heizen/Trinkwasser- erwärmung“ und der Heizwasser- Durchlauferhitzer (Zubehör) in der Wärmepumpe eingebaut und elekt- risch angeschlossen.

  • Seite 28: Hydraulisches Installationsschema

    Montagevorbereitung Anlagenbeispiel 1, ID: 4605093_1006_01 (Fortsetzung) Hydraulisches Installationsschema -8/145- -8/145- -8/145- -2/X3.8;X3.9- --2/F12-- --2/225.1--76-- --105/2-- --74/20-- --105/20-- --2/225.2;3-- --105/52-- ---47/R1-- -2/X3.8;X3.9- -2/211.5- --2/212.3-- -2/211.4- --2/F8-- --A/137-- --47/R2-- Hinweis: Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicher- heitseinrichtungen. Die fachliche Planung vor Ort wird dadurch nicht ersetzt.
  • Seite 29 Außentemperatursensor Heizwasser-Durchlauferhitzer, 3, 6 oder 9 kW (Zubehör) Typ AWCI-M-AC 301.A: 3-Wege-Umschaltventil „Heizen/Trinkwasser- erwärmung“ Typ AWO-M-AC 301.A: Umwälzpumpe zur Speicherbeheizung Sekundärpumpe Vorlauftemperatursensor (bei Typ AWCI-M-AC 301.A im Gerät einge- baut) KM-BUS-Verteiler Kleinverteiler mit Sicherheitsgruppe Ausdehnungsgefäß Trinkwassererwärmung Speicher-Wassererwärmer Vitocell 100-V, Typ CVW, 390 Liter...

  • Seite 30: Elektrisches Installationsschema

    Montagevorbereitung Anlagenbeispiel 1, ID: 4605093_1006_01 (Fortsetzung) Pos. Bezeichnung Heizwasser-Pufferspeicher Heizwasser-Pufferspeicher Puffertemperatursensor Vorlauftemperatursensor Anlage Heiz-/Kühlkreis mit Mischer M2/HK2 Fußbodenheizkreis mit direkt angesteuertem Mischer-Motor Fernbedienung Vitotrol 200A Vorlauftemperatursensor Temperaturwächter als Maximaltemperaturbegrenzung für Fußbodenhei- zung ■ als Tauchtemperaturregler oder ■ als Anlegetemperaturregler Heizkreispumpe Mischer-Motor des 3-Wege-Mischers Kühlfunktion „active cooling“...
  • Seite 31 50 W 212.3 X2.N 211.2 X2.N 211.3 230 V/50 Hz 224.4 X2.N <10 W 221.5 X2.N <10 W 225.3 X2.N 225.2 100 W 225.1 UP M2 X2.N Hinweis Stecker aCH nur bei Typ AWCI-M-AC 301.A vorhanden. A Ansteuermodul für Heizwasser- Durchlauferhitzer...
  • Seite 32 Montagevorbereitung Anlagenbeispiel 1, ID: 4605093_1006_01 (Fortsetzung) HK A1 HK M3 HK M2 230 V/ 50 Hz 1 / N / PE UP M3 VTS M3 230 V/ 50 Hz N 20 N 18...

  • Seite 33: Erforderliche Parametereinstellungen

    Montagevorbereitung Anlagenbeispiel 1, ID: 4605093_1006_01 (Fortsetzung) PT500 PT500 PT500 Ni500 Ni500 VTS M2 PT500 <32 A 230 V/ 50 Hz Erforderliche Parametereinstellungen Erforderliche Parameter bei der Inbetriebnahme einstellen, siehe ab Seite 119. Parameter Einstellung „Anlagendefinition“ ■ „Anlagenschema 7000“ „10“ ■ „Gemeinsamer Vorlauftemperatur- „1“...

  • Seite 34: Anlagenbeispiel 2, Id: 4605305_1006_01

    Montagevorbereitung Anlagenbeispiel 1, ID: 4605093_1006_01 (Fortsetzung) Parameter Einstellung Heizwasser-Durchlauferhitzer (Zube- hör): „Elektr. Zusatzheizung“ ■ „Freigabe Heizwasser-Durchlaufer- „1“ hitzer 7900“ ■ „Freigabe Heizw.-Durchlauferhitzer „0“ oder „1“ für Raumbeheizung 7902“ „Solar“ ■ „Typ Solarregelung 7A00“ „1“ Fernbedienungen (Zubehör): „Heizkreis 1“ ■ „Fernbedienung 2003“ „1“...
  • Seite 35 300-A, Typ AWO-M-AC 301.A darge- stellt: Die Sekundärpumpe und Umwälzpumpe zur Speicherbehei- zung sind außerhalb des Geräts instal- liert. ■ Bei Typ AWCI-M-AC 301.A sind die Sekundärpumpe und das 3-Wege- Umschaltventil „Heizen/Trinkwasser- erwärmung“ in der Wärmepumpe ein- gebaut und elektrisch angeschlossen.
  • Seite 36 Montagevorbereitung Anlagenbeispiel 2, ID: 4605305_1006_01 (Fortsetzung) Hydraulisches Installationsschema -8/145- -8/145- -8/145- --2/F16-- --2/F14-- --2/F12-- --105/2-- --2/225.1-- --74/20-- --105/20-- --2/225.2;3-- --105/52-- --2/F13-- --2/211.5-- ---114/50-- -2/212.3- -2/211.4- -2/224.7- --2/F8-- -2/224.6- -2/222.4- -2/211.2- 33 --2/224.6-- Hinweis: Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicher- heitseinrichtungen.
  • Seite 37 Wärmepumpenregelung Vitotronic 200 mit elektrischen Verbindungsleitun- Außentemperatursensor Typ AWCI-M-AC 301.A: 3-Wege-Umschaltventil „Heizen/Trinkwasser- erwärmung“ Typ AWO-M-AC 301.A: Umwälzpumpe zur Speicherbeheizung Sekundärpumpe Vorlauftemperatursensor (bei Typ AWCI-M-AC 301.A im Gerät eingebaut) KM-BUS-Verteiler Kleinverteiler mit Sicherheitsgruppe Ausdehnungsgefäß Sicherheitstemperaturbegrenzer 70 °C zum Ausschalten der Sekundär- pumpe Externer Wärmeerzeuger...
  • Seite 38 Montagevorbereitung Anlagenbeispiel 2, ID: 4605305_1006_01 (Fortsetzung) Pos. Bezeichnung Heizkreis mit Mischer M2/HK2 Fußbodenheizkreis mit direkt angesteuertem Mischer-Motor Fernbedienung Vitotrol 200A Vorlauftemperatursensor Temperaturwächter als Maximaltemperaturbegrenzung für Fußbodenhei- zung ■ als Tauchtemperaturregler oder ■ als Anlegetemperaturregler Heizkreispumpe Mischer-Motor des 3-Wege-Mischers Kühlfunktion „active cooling“ (AC) über separaten Kühlkreis Separater Kühlkreis mit Ventilatorkonvektor (einschl.
  • Seite 39 Montagevorbereitung Anlagenbeispiel 2, ID: 4605305_1006_01 (Fortsetzung) <10 W 211.5 X2.N 100 W 212.2 UP A1 X2.N 130 W 211.4 X2.N 50 W 212.3 X2.N 211.2 X2.N 211.3 230 V/50Hz 224.4 X2.N 100 W 224.7 X2.N 130 W 224.6 X2.N 225.3 X2.N 225.2 100 W...
  • Seite 40 Montagevorbereitung Anlagenbeispiel 2, ID: 4605305_1006_01 (Fortsetzung) HK A1 HK M2 HK M3 230 V/ 50 Hz 1 / N / PE UP M3 VTS M3 230 V/ 50 Hz 1 / N / PE 230 V, 50 Hz...
  • Seite 41 Montagevorbereitung Anlagenbeispiel 2, ID: 4605305_1006_01 (Fortsetzung) PT500 PT500 PT500 PT500 Ni500 PT500 VTS M2 Ni500 Ni500 Ni500 <32 A 230 V/ 50 Hz Erforderliche Parametereinstellungen Erforderliche Parameter bei der Inbetriebnahme einstellen, siehe ab Seite 119. Parameter Einstellung „Anlagendefinition“ ■ „Anlagenschema 7000“ „10“...

  • Seite 42: Einstellung

    Vitocal 300-A, Typ AWO-M- AC 301.A dargestellt: Die Sekundär- pumpe und Umwälzpumpe zur Spei- cherbeheizung sind außerhalb des Geräts installiert. ■ Bei Typ AWCI-M-AC 301.A sind die Sekundärpumpe und das 3-Wege- Umschaltventil „Heizen/Trinkwasser- erwärmung“ in der Wärmepumpe ein- gebaut und elektrisch angeschlossen.
  • Seite 43 Montagevorbereitung Trinkwassererwärmung (Fortsetzung) Speicher-Wassererwärmer mit innenliegendem Wärmetauscher Hydraulisches Installationsschema Schnittstelle Wärmepumpe WW Warmwasser KW Kaltwasser Erforderliche Geräte Pos. Bezeichnung Speicher-Wassererwärmer Elektro-Heizeinsatz-EHE (Gerät und elektrische Schaltung bauseits. Nur al- ternativ zum Heizwasser-Durchlauferhitzer oder externen Wärmeerzeuger zur Trinkwassernacherwärmung einsetzen.) Trinkwasserzirkulationspumpe (optional) Speichertemperatursensor oben Speichertemperatursensor unten (optional) Umwälzpumpe zur Speicherbeheizung...
  • Seite 44 Montagevorbereitung Trinkwassererwärmung (Fortsetzung) Elektrisches Installationsschema 50 W 212.3 X2.N 130 W 211.4 UPSB X2.N L1 L1 L1 N N N 224.7 X2.N PT500 PT500...

  • Seite 45: Speicher Mit Speicherladesystem

    Montagevorbereitung Trinkwassererwärmung (Fortsetzung) Erforderliche Parametereinstellungen Erforderliche Parameter bei der Inbetriebnahme einstellen, siehe ab Seite 119. Parameter Einstellung „Anlagendefinition“ ■ „Anlagenschema 7000“ „0“/„2“/„4,“/„6“/„8“/„10“ Warmwasserbereitung: „Zeitprog. Warmwasser“ Zeitprogramm einstellen (siehe Bedie- nungsanleitung) „Zeitprog. Zirkulation“ Zeitprogramm einstellen (siehe Bedie- (falls Trinkwasserzirkulationspumpe vor- nungsanleitung) handen) „Warmwasser“...
  • Seite 46 Montagevorbereitung Trinkwassererwärmung (Fortsetzung) Erforderliche Geräte Pos. Bezeichnung Speicher Elektro-Heizeinsatz-EHE (Gerät und elektrische Schaltung bauseits. Nur al- ternativ zum Heizwasser-Durchlauferhitzer oder externen Wärmeerzeuger zur Trinkwassernacherwärmung einsetzen.) Trinkwasserzirkulationspumpe (optional) Speichertemperatursensor oben Speichertemperatursensor unten (optional) Umwälzpumpe zur Speicherbeheizung Plattenwärmetauscher Volumenstrombegrenzer 2-Wege-Absperrventil (stromlos geschlossen) Speicherladepumpe Elektrisches Installationsschema 50 W...
  • Seite 47 Montagevorbereitung Trinkwassererwärmung (Fortsetzung) Erforderliche Parametereinstellungen Erforderliche Parameter bei der Inbetriebnahme einstellen, siehe ab Seite 119. Parameter Einstellung „Anlagendefinition“ ■ „Anlagenschema 7000“ „0“/„2“/„4,“/„6“/„8“/„10“ Warmwasserbereitung: „Zeitprog. Warmwasser“ Zeitprogramm einstellen (siehe Bedie- nungsanleitung) „Zeitprog. Zirkulation“ Zeitprogramm einstellen (siehe Bedie- (falls Trinkwasserzirkulationspumpe vor- nungsanleitung) handen) „Warmwasser“...

  • Seite 48: Montageablauf Transportsicherung Entfernen

    Montageablauf Transportsicherung entfernen Achtung Achtung Geräteschäden beim Transport Nicht entfernte Transportsiche- vermeiden. rungen führen zu Vibrationen und Geräteoberseite, Front und Sei- starker Geräuschentwicklung tenwände nicht belasten. Transportsicherung unbedingt entfernen und Schrauben wieder Achtung eindrehen. Starke Neigung des Verdichters in der Wärmepumpe führt zu Geräteschäden.
  • Seite 49 Montageablauf Transportsicherung entfernen (Fortsetzung)

  • Seite 50: Außenbleche Montieren

    Montageablauf Außenbleche montieren Montage am Beispiel Typ AWCI-M-AC 301.A. Hinweis ■ Arbeitsschritte 4. und 5. sind nur bei Typ AWCI-M-AC 301.A erforderlich. ■ Für Typ AWO-M-AC 301.A: Die Montage der Schalldämmhauben erfolgt vor Montage des Oberblechs. Siehe Seite 57...
  • Seite 51 Montageablauf Außenbleche montieren (Fortsetzung)
  • Seite 52 Montageablauf Außenbleche montieren (Fortsetzung) Montage der Seitenbleche bei Luftaustritt links (Auslieferungszustand bei Typ AWCI-M-AC 301.A)
  • Seite 53 Montageablauf Außenbleche montieren (Fortsetzung) Montage der Seitenbleche bei Luftaustritt rechts Hinweis Zum leichteren Einbau können die Ränder der Dämmung Seitenwand mit Seifen- lauge eingerieben werden.
  • Seite 54 Montageablauf Außenbleche montieren (Fortsetzung)
  • Seite 55 Montageablauf Außenbleche montieren (Fortsetzung)
  • Seite 56 Montageablauf Außenbleche montieren (Fortsetzung) Hinweis Bei Typ AWO-M-AC 301.A erfolgt die Montage der Schalldämmhauben vor Montage des Oberblechs. Weiter auf Seite 57 Montage Oberblech bei Typ AWCI-M-AC 301.A...

  • Seite 57: Schalldämmhauben Montieren

    Montageablauf Schalldämmhauben montieren Typ AWO-M-AC 301.A...

  • Seite 58: Oberblech Montieren Typ Awo-M-Ac 301.A

    Montageablauf Oberblech montieren Typ AWO-M-AC 301.A...

  • Seite 59: Wärmepumpe Aufstellen

    Montageablauf Wärmepumpe aufstellen Primärkreis anschließen (nur Typ AWCI-M-AC 301.A) Siehe auch Montagehinweise zur Auf- 2. Ansaug- und Ausblasseite nach stellung ab Seite 9. außen mit Wetterschutzgittern abschließen. Hinweis Ansaug- und Ausblasseite einbruchsi- cher ausführen. 1. Wanddurchführungen in den Mauer- durchbrüchen zentrieren und fachge- recht einputzen.
  • Seite 60 Montageablauf Wärmepumpe aufstellen (Fortsetzung) Typ AWCI-M-AC 301.A:...
  • Seite 61 Montageablauf Wärmepumpe aufstellen (Fortsetzung) Typ AWO-M-AC 301.A:...

  • Seite 62: Heizkreise Und Kondenswasserablauf Anschließen

    Montageablauf Heizkreise und Kondenswasserablauf anschließen Hinweis ■ In Fußbodenheizkreise muss bauseits ein Temperaturwächter als Maximal- temperaturbegrenzung für Fußboden- heizung eingebaut werden. ■ Um den Mindest-Volumenstrom sicherzustellen (siehe Technische Daten), muss in jeden Heizkreis (außer Einrohrheizkreisen) ein Über- strömventil eingebaut werden. ■...
  • Seite 63 Montageablauf Heizkreise und Kondenswasserablauf anschließen (Fortsetzung) Typ AWCI-M-AC 301.A Hinweis Hydraulische Anschlüsse rechts oder links möglich. A Vorlauf Speicher-Wassererwärmer D Heizwasserrücklauf/Rücklauf Spei- B Kondenswasserablauf cher-Wassererwärmer C Heizwasservorlauf Schlauch für Kondenswasserablauf B aus der Wärmepumpe führen und über Siphon (Stauhöhe min. 60 mm) mit bauseitigem Abwasseranschluss ver- binden.
  • Seite 64 Montageablauf Heizkreise und Kondenswasserablauf anschließen (Fortsetzung) Typ AWO-M-AC 301.A 1. Bauseits passende Öffnungen für die 4. Kondenswasserablauf D so aus der hydraulischen Leitungen A, C und Wärmepumpe führen, dass er nicht den Kondenswasserablauf D in die an stark wärmeführenden, vibrieren- Dichtmatte B schneiden.
  • Seite 65 Montageablauf Heizkreise und Kondenswasserablauf anschließen (Fortsetzung) 5. Hydraulische Leitungen A und C Achtung aus der Wärmepumpe führen und mit Wasserführende Leitungen den Leitungen im Schacht des Fun- können einfrieren. Leitungen innerhalb und daments verbinden. außerhalb der Wärmepumpe frostsicher wärmedämmen. Vorlauftemperatursensor Sekundärkreis montieren Der Vorlauftemperatursensor Sekundär- Hinweis kreis wird im Heizwasservorlauf im...

  • Seite 66: Elektrische Anschlüsse Schaltkasten

    Montageablauf Elektrische Anschlüsse Schaltkasten Schaltkasten öffnen A Schaltkasten mit elektrischen Kom- B Schutzleiter innenliegend ponenten 1. 2 Schrauben unten am Deckel des Hinweis Schaltkastens lösen. Im Auslieferungszustand ist der Codier- stecker im Schaltkasten befestigt. 2. Hinweis Codierstecker entnehmen und in der Bevor der Deckel ganz abgenommen Wärmepumpenregelung einstecken, wird, den innenliegenden Schutzlei-...
  • Seite 67 < 42 V M Betriebskondensator E Anschluss Elektrische Verbin- N Anlaufkondensator dungsleitung: Steuerleitung 230 V~ F Trafo G EEV-Regler (Kältekreisregelung) H Typ AWCI-M-AC 301.A: Ansteuermodul Heizwasser-Durch- lauferhitzer (Zubehör) Typ AWO-M-AC 301.A: Das Ansteuermodul Heizwasser- Durchlauferhitzer wird im Gebäude neben dem Heizwasser-Durchlauf-...
  • Seite 68 Elektrische Anschlüsse Schaltkasten (Fortsetzung) Elektrische Leitungen zum Schaltkasten verlegen Gefahr Leitungen so verlegen, dass sie Beschädigte Leitungsisolierun- nicht an stark wärmeführenden, gen können zu Personen- und vibrierenden oder scharfkantigen Geräteschäden führen. Teilen anliegen. Typ AWCI-M-AC 301.A Leitungseinführung von links ¨...
  • Seite 69 Montageablauf Elektrische Anschlüsse Schaltkasten (Fortsetzung) Leitungseinführung von rechts ¨ A Je 1 Leitungsdurchführung für E Leitungsbügel (Befestigung der Lei- Kleinspannungs- und 230 V~-Lei- tungen mit Leitungsbindern) tungen F Elektrische Verbindungsleitungen B Netzanschlussklemmen mit Stecker: Kleinspannungs- C Netzanschlussleitung 230 V~ mit (<...
  • Seite 70 Montageablauf Elektrische Anschlüsse Schaltkasten (Fortsetzung) Typ AWO-M-AC 301.A ¨ A Dichtmatte (zur Leitungsdurchfüh- F Elektrische Verbindungsleitungen rung von unten) mit Stecker: Kleinspannungs- B Netzanschlussklemmen (< 42 V) und Steuerleitung (230 V~) C Netzanschlussleitung 230 V~ mit von der Wärmepumpenregelung Leitungsverschraubung E Leitungsbügel (Befestigung der Lei- tungen mit Leitungsbindern)
  • Seite 71 Montageablauf Elektrische Anschlüsse Schaltkasten (Fortsetzung) 1. Typ AWCI-M-AC 301.A: 4. Elektrische Verbindungsleitungen Die 230 V~-Leitungen durch eine Lei- (Kleinspannungsleitung < 42 V und tungsdurchführung, die Kleinspan- Steuerleitung 230 V~) von der Wär- nungsleitung durch die andere Lei- mepumpenregelung auf der Vertei- tungsdurchführung im linken oder...
  • Seite 72 Montageablauf Elektrische Anschlüsse Schaltkasten (Fortsetzung) Elektrische Verbindungsleitungen von der Regelung im Schalt- kasten anschließen < 42 V 230 V~ X14.6 1. Abdeckung A abschrauben.
  • Seite 73 Montageablauf Elektrische Anschlüsse Schaltkasten (Fortsetzung) 2. Elektrische Verbindungsleitungen 6. Die einzelne Ader der elektrischen B und F durch Öffnung im Schalt- Verbindungsleitung B (Steuerlei- kasten führen und Zugentlastungen tung 230 V~) auf Klemme X14.6 für einstecken. PE-Anschluss anschrauben. 3. Abdeckung A anschrauben. 7.

  • Seite 74: Elektrische Anschlüsse Wärmepumpenregelung

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung Wärmepumpenregelung montieren und Leitungen einführen Wandmontagesockel anbauen und Gehäuseunterteil montieren...
  • Seite 75 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Gehäusevorderteil montieren A Rangierleiterplatte C Gehäusevorderteil B Steckverbindung Netzschalter D Regler- und Sensorleiterplatte...
  • Seite 76 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Wärmepumpenregelung öffnen...
  • Seite 77 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Leitungen einführen und zugentlas- A Leitungen mit angespritzter Zugent- lastung B Bauseitige Leitungen...

  • Seite 78: Elektrische Anschlüsse Wärmepumpenregelung

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Elektrische Verbindungsleitungen vom Schaltkasten in der Regelung anschließen A Rangierleiterplatte D Elektrische Verbindungsleitung B Regler- und Sensorleiterplatte (Steuerleitung 230 V~) C Elektrische Verbindungsleitung (Kleinspannungsleitung < 42 V) Wärmepumpenregelung an Typ AWO-M-AC 301.A anpassen Bei Typ AWO-M-AC 301.A können die Sekundärpumpe, die Umwälzpumpe zur Speicherbeheizung und/oder der Heiz- wasser-Durchlauferhitzer (Zubehör)

  • Seite 79: Codierstecker Einstecken

    Zur Anpassung der Verdrahtung alle 4 Achtung roten Adern entfernen. Falsche Adernzuordnung kann zu Fehlfunktionen führen. Bei Typ AWO-M-AC 301.A alle roten Adern entfernen, bei Typ AWCI-M-AC 301.A keine Ader entfernen. Codierstecker einstecken Nur den im Lieferumfang der Wärme- pumpe enthaltenen Codierstecker ein- stecken.
  • Seite 80 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) A Codierstecker B Regler- und Sensorleiterplatte...

  • Seite 81: Übersicht Der Elektrischen Anschlüsse

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Übersicht der elektrischen Anschlüsse Hinweis ■ 230 V~-Leitungen und Kleinspan- nungsleitung getrennt voneinander verlegen und dicht an den Klemmen bündeln. Damit wird sichergestellt, dass im Fehlerfall, z.B. beim Lösen eines Drahtes, ein Verlagern der Drähte in den benachbarten Span- nungsbereich vermieden wird.
  • Seite 82 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) sYA sYS A Rangierleiterplatte C Erweiterungsleiterplatte F1 Sicherung T6,3A D Regler- und Sensorleiterplatte B Grundleiterplatte F3 Sicherung T6,3A...
  • Seite 83 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Grundleiterplatte Hinweise zu den Anschlusswerten Falls die Gesamtleistung < 1000 W ist, ■ Die angegebene Leistung ist die emp- kann die Einzelleistung einer Kompo- fohlene Anschlussleistung. nente (z.B. Pumpe, Ventil, Meldeein- ■ Die Summe der Leistungen aller direkt richtung, Schütz) größer als vorgege- an der Wärmepumpenregelung ange- ben gewählt werden.
  • Seite 84 (falls vorhanden) in Reihe anschließen (siehe Sei- te 86). Anschlusswerte: ■ Leistung: 130 W ■ Spannung: 230 V~ ■ Max. Schaltstrom: 4(2) A Typ AWCI-M-AC 301.A: Werkseitig angeschlossen. Typ AWO-M-AC 301.A: Bauseits anschließen, Montage im Vorlauf Sekundärkreis. 211.3 Ansteuerung Heizwasser-...
  • Seite 85 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Stecker sYA Klemmen Funktion Erläuterung 211.4 Typ AWCI-M-AC 301.A: Anschlusswerte: 3-Wege-Umschaltventil „Hei- ■ Leistung: 130 W zen/Trinkwassererwärmung“ ■ Spannung: 230 V~ Typ AWO-M-AC 301.A: ■ Max. Schaltstrom: 4(2) A Umwälzpumpe zur Speicherbe- heizung Typ AWCI-M-AC 301.A: Werkseitig angeschlossen.
  • Seite 86 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Temperaturwächter als Maximaltemperaturbegrenzung für Fußbodenheizung anschließen Anschluss eines Temperaturwäch- Anschluss des Temperaturwächters ters B allgemein Best.-Nr. 7151 728, 7151 729 B X2.N X2.N sÖ Anschluss A an Umwälzpumpe C Regelung Heizkreis ohne Mischer A1/HK1 ■ Ohne Heizwasser-Pufferspeicher 211.2 Sekundärpumpe ■...
  • Seite 87 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Anschluss des Temperaturwächters Best.-Nr. 7151 728, 7151 729 B an Erweiterungssatz Mischer sÖ sÖ A Stecker sÖ, an Erweiterungssatz aufstecken. B Temperaturwächter C Heizkreispumpe M3/HK3...
  • Seite 88 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Erweiterungsleiterplatte Hinweise zu den Anschlusswerten Falls die Gesamtleistung < 1000 W ist, ■ Die angegebene Leistung ist die emp- kann die Einzelleistung einer Kompo- fohlene Anschlussleistung. nente (z.B. Pumpe, Ventil, Meldeein- ■ Die Summe der Leistungen aller direkt richtung, Schütz) größer als vorgege- an der Wärmepumpenregelung ange- ben gewählt werden.
  • Seite 89 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Stecker sXS Klemmen Funktion Erläuterung 222.3 Ansteuerung externer Wär- Potenzialfreier Kontakt 222.4 meerzeuger und je 1 Sicherheitstemperaturbe- Hinweis grenzer (bauseits, max. ■ Schaltkontakt ist ein potenzialfreier 70 °C) zum Aus- oder Um- Schließer, der bei Wärmeanforderung schalten folgender Kompo- geschlossen wird.

  • Seite 90: Sammelstörmeldung

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Sicherheitstemperaturbegrenzer für C Anschluss am externen Wärmeer- Wärmepumpe in Verbindung mit zeuger an Klemmen zur externen externem Wärmeerzeuger Anforderung D Sicherheitstemperaturbegrenzer (max. 70 °C) zum Schutz der Wär- X3.1 mepumpe K1 Relais, Dimensionierung entspre- 222.3 chend dem externen Wärmeerzeu- ger, Sicherheitsvorschriften beach- 222.4...
  • Seite 91 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Sammelstörmeldung 223.1 230V~, 0,5 A 223.2 A Klemmen auf Erweiterungsleiter- platte Stecker sXF Klemmen Funktion Erläuterung 224.4 Ansteuerung eines Heizwas- Anschlusswerte: ser-Durchlauferhitzers Stufe 2 ■ Leistung: 10 W ■ Spannung: 230 V~ ■ Max. Schaltstrom: 4(2) A Bauseits anschließen (siehe Monta- geanleitung "Heizwasser-Durchlauf- erhitzer und Ansteuermodul").
  • Seite 92 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Elektro-Heizeinsatz (230 V~, bauseits) 224.7 X2.N A Elektro-Heizeinsatz, Spannungs- B Anschlussklemmen der Wärme- versorgung 1/N/PE 230 V/50 Hz pumpenregelung...

  • Seite 93: Heizkreispumpe Des Heizkreises Mit Mischer M2

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Stecker sXG Klemmen Funktion Erläuterung 225.1 Heizkreispumpe des Heiz- Temperaturwächter als Maximaltempe- kreises mit Mischer M2/ raturbegrenzung für Fußbodenheizkreis (falls vorhanden) in Reihe anschließen. Anschlusswerte: ■ Leistung: 100 W ■ Spannung: 230 V~ ■ Max. Schaltstrom: 4(2) A 225.2 Ansteuerung des Mischer- Anschlusswerte:...

  • Seite 94: Funktion

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Klemmen Funktion Erläuterung ■ Anschlussklemmen für Netz- Klemmen für Melde- und Sicherheits- anschluss Regelung „L1“ und anschlüsse Zusatzkomponenten ■ Geschaltete Phase L1: Hinweis X3.1, X3.2, X3.3, X3.7, X3.11, Geschaltete Phase kann für bausei- X3.13 tige Komponenten der Anlage ver- wendet werden.
  • Seite 95 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Klemmen Funktion Erläuterung X3.6 EVU-Sperre Potenzialfreier Öffner erforderlich: X3.7 ■ Geschlossen: Keine Sperre (Si- cherheitskette durchgängig) ■ Geöffnet: Sperre aktiv ■ Schaltvermögen 230 V~, 0,15 A Bei angeschlossenem EVU-Sperr- kontakt darf keine Brücke vorhanden sein. Hinweis ■...
  • Seite 96 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Klemmen Funktion Erläuterung X3.8 Feuchteanbauschalter Potenzialfreier Kontakt erforderlich: X3.9 oder ■ Geschlossen: Sicherheitskette Brücke durchgängig. ■ Geöffnet: Sicherheitskette unter- brochen, Wärmepumpe außer Be- trieb. ■ Schaltvermögen 230 V~, 0,15 A Bauseits anschließen: ■ Reihenschaltung, falls beide Si- cherheitskomponenten vorhan- den.

  • Seite 97: Regler- Und Sensorleiterplatte

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Klemmen Funktion Erläuterung X3.12 Signal „Extern Anfordern“ (Ex- Potenzialfreier Schließer erforder- X3.13 ternes Einschalten von Verdich- lich: oder an ex- ter und Pumpen, Mischer in ■ Geschlossen: Anforderung terner Er- Regelbetrieb oder AUF, Um- ■ Geöffnet: keine Anforderung weiterung schalten des Betriebsstatus ■...
  • Seite 98 Speichertemperatursensor un- Pt500 (X6.1/X6.3) ten, bauseits anschließen Vorlauftemperatursensor Pt500 (X5.8/X5.9) Sekundärkreis Typ AWCI-M-AC 301.A: werk- seitig angeschlossen Typ AWO-M-AC 301.A: bau- seits anschließen, im Vorlauf Sekundärkreis innerhalb des Gebäudes montieren (Leitung mit Stecker 2,0 m lang, ggf. bau- seits verlängern)
  • Seite 99 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Stecker Sensoren/Anschlüsse Typ (PTC) KM-BUS – Anschluss der Komponenten bauseits (Adern vertauschbar), bei mehreren Geräten KM- BUS-Verteiler (Zubehör) ver- wenden. ■ Erweiterungssatz für einen Heizkreis mit Mischer M3/ ■ Fernbedienung Vitotrol 200A (Heizkreiszuordnung an der Fernbedienung einstellen) ■...
  • Seite 100 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Schwimmbadbeheizung ■ Ansteuerung der Schwimmbadbehei- zung erfolgt über die externe Erweite- rung H1 mit KM-BUS. ■ Anschlüsse an externer Erweiterung H1 nur entsprechend folgender Abbil- dung ausführen. ■ Der Anschluss einer Filterkreispumpe muss separat erfolgen. ■...
  • Seite 101 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) E Sicherungen und Leistungsschütz G 3-Wege-Umschaltventil „Schwimm- für Umwälzpumpe zur Schwimm- bad“ (stromlos: Beheizung Heiz- badbeheizung (Zubehör) wasser-Pufferspeicher) F Umwälzpumpe zur Schwimmbad- beheizung (Zubehör) Kaskadenansteuerung über KM-BUS Anschlüsse an externer Erweiterung H1 nur entsprechend folgender Abbildung ausführen.
  • Seite 102 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) X3.10 X3.11 230V 223.1 fÖ 223.2 230V 223.1 223.2 230V sÖ 223.1 223.2 A 1. Wärmepumpe (Führungs-Wär- E 1. Folge-Wärmepumpe mepumpe) Anschluss am Kontakt für „Externe B KM-BUS Anforderung “ C Externe Erweiterung H1 F Potenzialfreier Kontakt „Externe Anforderung “...

  • Seite 103: Netzanschluss

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) G 2. Folge-Wärmepumpe K 3. Folge-Wärmepumpe Anschluss am Kontakt für „Externe L Eingang Sammelstörmeldung Anforderung “ Folge-Wärmepumpe H Potenzialfreier Kontakt „Externe Offener Kontakt X3.10 / X3.11 löst Anforderung “ Meldung aus. Netzanschluss Trennvorrichtungen für nicht geer- Gefahr dete Leiter Unsachgemäß...
  • Seite 104 Montageablauf Netzanschluss (Fortsetzung) Gefahr ■ Die Netzanschlussleitung der Wärme- Falsche Adernzuordnung kann pumpenregelung mit max. 16 A absi- zu schweren Verletzungen und chern. Schäden am Gerät führen. ■ Wir empfehlen, den Netzanschluss für Adern „L“ und „N“ nicht vertau- Zubehör und externe Komponenten, schen.

  • Seite 105: Netzanschluss Wärmepumpenregelung (230 V~)

    Montageablauf Netzanschluss (Fortsetzung) Netzanschluss Wärmepumpenregelung (230 V~) ■ Absicherung max. 16 A max.16 A ■ Normaltarif (kein Niedertarif mit EVU- X3.18 1/N/PE Sperre für Wärmepumpenregelung X2.1 230 V/50 Hz möglich) X1.1 ■ Empfohlene Leitung: 3 x 1,5 mm (5 x 1,5 mm mit EVU-Sperre für Ver- A Netzanschlussklemmen in der Wär- dichter/Heizwasser-Durchlauferhit-...

  • Seite 106: Netzanschluss Verdichter (230 V~), Niedertarif-Anschluss Für Verdichter Verplomben

    Montageablauf Netzanschluss (Fortsetzung) Netzanschluss Verdichter (230 V~), Niedertarif-Anschluss für Verdichter verplomben 1. Handrückenschutz C abschrau- ben. 2. Netzanschlussleitung 230 V~ durch Leitungsverschraubungen B führen und zugentlasten.

  • Seite 107: Netzversorgung Mit Evu-Sperre

    Montageablauf Netzanschluss (Fortsetzung) 3. Adern an Netzanschlussklemmen A im Schaltkasten anklemmen. 1 / N / PE 4. Handrückenschutz C anschrau- 230 V/ 50 Hz ben. 5. Falls Verplombung erforderlich (z.B. bei Nutzung Niedertarif mit EVU- Sperre), Verplombungsdraht durch Bohrungen D in beiden Stehbolzen führen.
  • Seite 108 Montageablauf Netzanschluss (Fortsetzung) Hinweis Technische Anschlussbedingungen des zuständigen Energieversorgungsunter- nehmens (EVU) beachten. X3.7 X3.6 ≈ Darstellung ohne Sicherungen und ohne FI-Schutzschalter. A Wärmepumpenregelung D Hochtarifzähler (Anschluss auf Rangierleiterplatte) E Rundsteuer-Empfänger (Kontakt B Heizwasser-Durchlauferhitzer geöffnet: Sperre aktiv) (Zubehör) F Vorsicherung Rundsteuer-Empfän- C Verdichter (Ventilator ist mit der Stromversorgung des Verdichters G TNC-System Einspeisung...
  • Seite 109 Montageablauf Netzanschluss (Fortsetzung) EVU-Sperre mit bauseitiger Lasttren- Hinweis nung Technische Anschlussbedingungen des zuständigen Energieversorgungsunter- Das EVU-Sperrsignal wird am bauseiti- nehmens (EVU) beachten. gen Schütz der Niedertarif-Netzversor- gung und in der Wärmepumpenregelung angeschlossen. Bei aktiver EVU-Sperre wird der Verdichter und der Heizwasser- Durchlauferhitzer (Zubehör) „hart“...

  • Seite 110: Wärmepumpe Schließen

    Montageablauf Netzanschluss (Fortsetzung) F Hochtarifzähler H Niedertarifzähler G Rundsteuer-Empfänger (Kontakt K TNC-System Einspeisung geöffnet: Sperre aktiv) mit Vorsiche- rung Wärmepumpe schließen Schaltkasten schließen...
  • Seite 111 Montageablauf Wärmepumpe schließen (Fortsetzung) Vorderblech montieren 2. 2.

  • Seite 112: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Wärmepumpe öffnen............113 • 2. Protokolle erstellen............114 •...

  • Seite 113: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Wärmepumpe öffnen Gefahr 1. Vorderbleche in umgekehrter Rei- Das Berühren spannungsfüh- henfolge abbauen, siehe Seite 111. render Bauteile kann zu gefährli- chen Verletzungen durch elektri- 2. Bei Bedarf kann der Schaltkasten zur schen Strom führen.

  • Seite 114: Protokolle Erstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Schaltkasten zur Seite schwenken Protokolle erstellen Die bei der nachfolgend beschriebenen Erstinbetriebnahme ermittelten Mess- werte in die Protokolle ab Seite 166 ein- tragen.

  • Seite 115: Kältekreis Auf Dichtheit Prüfen

    Ölspuren weisen auf eine Leckage im Kältekreis hin. Die Wärmepumpe durch einen Kältetechniker prüfen lassen. Sekundärseitig füllen und entlüften Achtung Typ AWCI-M-AC 301.A Um Geräteschäden zu vermei- den, elektrische Komponenten im Inneren der Wärmepumpe vor austretenden Flüssigkeiten schützen. Hinweis Vor Befüllung der Anlage...

  • Seite 116: Ausdehnungsgefäß Und Druck Des Heizkreises Prüfen

    Handentlüfter prüfen (siehe nachfolgendes Kapi- A bauseitigen Schlauch anschlie- tel). ßen und Handentlüfter öffnen. 3. Sekundärkreis über bauseitigen 8. Nur Typ AWCI-M-AC 301.A: Anschluss füllen (spülen) und entlüf- Zum Entlüften das 3-Wege- ten. Umschaltventil „Heizen/Trinkwasser- erwärmung“ B manuell auf Mittelpo- 4.

  • Seite 117: Gehäusetemperatur Des Verdichters Prüfen

    Der Verdichter darf von außen kein Eis ansetzen und das Gehäuse darf nicht wärmer als 60 °C werden (ggf. Rücksprache mit dem Technischen Dienst der Viessmann Werke erfor- derlich). Innenraum reinigen Achtung Ablagerungen von Reinigungs- mitteln oder Chemikalien im Innenraum können zu Geräte-...
  • Seite 118 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung)

  • Seite 119: Anlage In Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) ■ Innenraum B erst mit Staubsauger Kondenswasserablauf auf und anschließend mit Handbrause rei- freien Ablauf prüfen, ggf. spü- nigen, ggf. mit weichem Tuch nachwi- len. schen. ■ Zusammenbau: Arbeitsschritte 1. bis ■...
  • Seite 120 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Netzschalter an der Wärmepumpenre- gelung einschalten. ■ Die Abfrage „Inbetriebnahme star- ten?“ erscheint bei der ersten Inbe- triebnahme automatisch. Hinweis Der Inbetriebnahme-Assistent kann auch manuell gestartet werden: Hierfür beim Einschalten der Wärme- pumpenregelung (Fortschrittsbalken sichtbar) gedrückt halten.
  • Seite 121 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Sprache einstellen Datum Uhrzeit Datum/Uhrzeit einstellen einstellen einstellen Inbetriebnahme starten? Parametergruppe Parameter Codier- ebene 1 wählen einstellen Sensorwerte Temperatursensoren anzeigen Signaleingänge Signaleingänge anzeigen Aktorentest Aktorentest durchführen Teilnehmer-Check Teilnehmer-Check durchführen Funktionskontrolle Funktions- Funktion starten kontrolle...
  • Seite 122 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Inbetriebnahme ohne Inbetriebnahme-Assistent Service-Menü aktivieren Service-Menü: 1. OK + å gleichzeitig ca. 4 s lang Das Service-Menü kann von jedem drücken. Menü aus aktiviert werden. 2. „Codierebene 1“ wählen. OK + å gleichzeitig ca. 4 s lang drü- 3.
  • Seite 123 „Interne Hydraulik“ Ó „0“ „Freigabe 3-Wege- Umschaltventil Heizen/ WW 730D“ 3-Wege-Umschaltventil „Hei- „Anlagendefinition“ Ó Mit Trinkwasser- zen/Trinkwassererwärmung“ „Anlagenschema 7000“ erwärmung (nur Typ AWCI-M-AC 301.A) „Interne Hydraulik“ Ó „1“ „Freigabe 3-Wege- Umschaltventil Heizen/ WW 730D“ Trinkwassererwärmung „Anlagendefinition“ Ó Mit Trinkwasser- mit Speicherladesystem: erwärmung „Anlagenschema 7000“...
  • Seite 124 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Pumpe/Komponente Parameter Einstellung Trinkwasserzirkulations- Erweitertes Menü: Zeitprogramm einstel- pumpe „Zeitprog. Zirkulation“ Solaranlage „Solar“ Ó ■ „1“ (mit Vitosolic 100) „Typ Solarregelung 7A00“ ■ „2“ (mit Vitosolic 200) Umwälzpumpe zur Trink- „Ext. Wärmeerzeuger“ Ó „1“...
  • Seite 125 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Externe Funktionen Externe Funktion Parameter Einstellung Externe Anforderung Ggf. „Interne Hydraulik“ Ó Vorlauftemperatur- Sollwert bei externer Anforderung „Vorlauftemperatur bei ex- terner Anforderung 730C“ Externes Einschalten des „Anlagendefinition“ Ó „0“ bis „7“ Verdichters, Mischer in „Wirkung externe Anforde- (Parameter „Vorlauf-...
  • Seite 126 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kühlfunktion Parameter für Kühlfunktion Einstellung „Kühlung“ Ó „3“ „Kühlung 7100“ „Kühlung“ Ó ■ „1“ (Heizkreis A1/HK1) ■ „2“ (Heizkreis M2/HK2) „Kühlkreis 7101“ ■ „4“ (separater Kühlkreis) Heizwasser-Durchlauferhitzer Parameter für Einstellung Heizwasser-Durchlauferhitzer „Elektr.
  • Seite 127 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Elektro-Heizeinsatz Parameter für Elektro-Heizeinsatz Einstellung „Warmwasser“ Ó „1“ „Freigabe Elektro-Heizungen für Warmwas- serbereitung 6015“ „Warmwasser“ Ó „1“ „Freigabe Zusatzheizungen für Warmwasser- bereitung 6014“ Schwimmbadbeheizung Parameter für Schwimmbadbeheizung Einstellung „Anlagendefinition“ Ó „1“ „Externe Erweiterung 7010“...

  • Seite 128: Einweisung Des Anlagenbetreibers

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kaskade über LON Parameter Einstellung Führungs-Wärme- Folge-Wärmepumpe pumpe „Anlagendefinition“ Ó „0“ bis „10“ „11“ „Anlagenschema 7000“ „Anlagendefinition“ Ó „2“ „0“ „Kaskadenansteuerung 700A“ „Anlagendefinition“ Ó „1“ bis „4“ – „Anzahl Folge-Wärmepumpen in Kaskade 5735“ „Anlagendefinition“...
  • Seite 129 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Dazu gehören auch alle als Zubehör ein- gebauten Komponenten, wie z. B. Fern- bedienungen. Außerdem hat der Erstel- ler der Anlage auf erforderliche War- tungsarbeiten hinzuweisen.

  • Seite 130: Störungsbehebung

    Störungsbehebung Instandsetzung Übersicht Sensoren, Entleerungshahn und Entlüftungshahn Typ AWO-M-AC 301.A...

  • Seite 131: Wärmepumpe Sekundärseitig Entleeren

    G Vorlauftemperatursensor Sekun- S Rücklauftemperatursensor Sekun- därkreis därkreis H 4-Wege-Umschaltventil T Entleerungshahn Wärmepumpe sekundärseitig entleeren 1. Bauseitigen KFE-Hahn schließen. 2. Wärmepumpe am Entleerungshahn im Vorlauf Sekundärkreis entleeren. ■ Typ AWCI-M-AC 301.A: Entleerungshahn T verwenden. ■ Typ AWO-M-AC 301.A: Bauseitigen Hahn verwenden.

  • Seite 132: Sensoren Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Sensoren prüfen ■ Anschluss der Sensoren an Regler- und Sensorleiterplatte siehe Seite 81. ■ Position der Sensoren in der Wärme- pumpe siehe Abbildung Seite 130. Temperatursensoren Typ Ni500 Mess-Element: „Ni500“ ■ Außentemperatursensor (F0) ■ Vorlauftemperatursensor Heizkreise M2/HK2 (F12) ■...

  • Seite 133: Sicherungen Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Sicherungen prüfen Positionen der Sicherungen siehe ab Seite 81. ■ Die Sicherung F1 befindet sich auf der Rangierleiterplatte. ■ Die Sicherung F3 befindet sich auf der Grundleiterplatte. Sicherungen F1 und F3: ■ T6,3AH, 250 V~ ■ max. Verlustleistung ≤ 2,5 W Gefahr Das Berühren spannungsfüh- render Bauteile kann zu gefährli-...

  • Seite 134: Einzelteilliste Typ Awci-M-Ac 301.A

    Einzelteilliste Typ AWCI-M-AC 301.A Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild A) Fachhandel erhältlich. ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste)

  • Seite 135: Übersicht Der Baugruppen

    Einzelteilliste Typ AWCI-M-AC 301.A Übersicht der Baugruppen A Typenschild B Baugruppe Gehäuse mit Untergruppen Vorderbleche und Seitenbleche...

  • Seite 136: Gehäuse

    Einzelteilliste Typ AWCI-M-AC 301.A Übersicht der Baugruppen (Fortsetzung) C Baugruppe Luftmodul E Baugruppe Elektrische Ausrüstung D Baugruppe Wärmepumpenrege- F Baugruppe Wärmepumpenmodul lung G Baugruppe Grundgestell Gehäuse Vorderbleche 0001 Vorderblech oben mit Schriftzug 0005 Hinterblechstrebe oben 0002 Vorderblech unten mit Ver-...
  • Seite 137 Einzelteilliste Typ AWCI-M-AC 301.A Gehäuse (Fortsetzung) 0004 0005 0001 0007 0006 0002 0010 0007 0003 0010...
  • Seite 138 Einzelteilliste Typ AWCI-M-AC 301.A Gehäuse (Fortsetzung) Seitenbleche 0001 Seitenblech links oben 0006 Hinterblechstrebe links 0002 Seitenblech links unten 0007 EPP-Adapter Wanddurchfüh- 0003 Seitenblech rechts oben rung 0004 Seitenblech rechts unten 0008 Durchführungstülle 0005 Hinterblechstrebe rechts...
  • Seite 139 Einzelteilliste Typ AWCI-M-AC 301.A Gehäuse (Fortsetzung) 0006 0007 0005 0001 0003 0002 0008 0004 0008 0008...

  • Seite 140: Luftmodul

    Einzelteilliste Typ AWCI-M-AC 301.A Luftmodul 0001 Deckel vorn 0005 Seitenwand hinten links/rechts 0002 Vorderwand 0006 Abtropfwanne 0003 Seitenwand vorn links/rechts 0007 Tüllen für Abtropfwanne (Satz) 0004 Deckel rechts/links 0008 Deckel oben...
  • Seite 141 Einzelteilliste Typ AWCI-M-AC 301.A Luftmodul (Fortsetzung) 0008 0005 0007 0003 0007 0005 0002 0003 0004 0001 0006...

  • Seite 142: Wärmepumpenregelung

    Einzelteilliste Typ AWCI-M-AC 301.A Wärmepumpenregelung 0001 Bedienteil 0016 Gehäusevorderteil 0002 Netzschalter 0017 Frontklappe 0003 Flachleitung AWG 28 24 x 0,09 0018 Blende links gefaltet 0019 Blende rechts 0004 Flachbandleitung 16-polig 0020 Abdeckung Kleinspannung 0005 Flachbandleitung 10-polig 0021 Hochstellstütze 0006 Leitungsbaum Netzschalter 0022 Scharniere 0007 Verbindungsleitung 4-polig, Län-...
  • Seite 143 Einzelteilliste Typ AWCI-M-AC 301.A Wärmepumpenregelung (Fortsetzung) 0021 0016 0026 0025 0027 0020 0012 0018 0002 0030 0031 0032 0022 0019 0001 0017 0023 0010 0015 0014 0011 0009 0008 0013 0024 0003 0006 0004 0007 0005...

  • Seite 144: Elektrische Ausrüstung

    Einzelteilliste Typ AWCI-M-AC 301.A Elektrische Ausrüstung 0001 EEV-Leiterplatte 0002 Vollwellen-Sanftanlasser 0003 Drehzahlstecker 0004 Verteilerleiterplatte 0005 Ansteuermodul Heizwasser-Durchlauferhitzer 0006 Ansteuermodul 230 V 0008 Schütz 3-polig K 2-30 A 10, 230 V 0009 Thermorelais (22 - 30 A) 0010 Netzanschlussklemme 3-polig 0011...

  • Seite 145: Wärmepumpenmodul

    Einzelteilliste Typ AWCI-M-AC 301.A Elektrische Ausrüstung (Fortsetzung) 0038 0039 0002 0009 0008 0010 0006 0008 0009 0010 0005 0003 0013 0020 0004 0014 0012 0015 0011 0018 0016 0001 Wärmepumpenmodul 0001 Verdichter 0007 Sammler 0002 Verflüssiger 0008 Elektronisches Expansionsventil 0003 Umwälzpumpe...
  • Seite 146 Einzelteilliste Typ AWCI-M-AC 301.A Wärmepumpenmodul (Fortsetzung) 0012 O-Ring 734,0 x 2,0 mm 0038 Sicherungsfeder 0013 Schlauch 0039 Temperatursensor Wärmepum- 0014 Verbindungsstück Umwälzpum- pe Pt500 0040 Sensoraufnahme 0041 Hochdrucksensor 0015 Schlauch Umwälzpumpe ― 3- Wege-Umschaltventil 0042 Niederdrucksensor 0043 Überwurfmutter G ¼ mit Dicht-...
  • Seite 147 Einzelteilliste Typ AWCI-M-AC 301.A Wärmepumpenmodul (Fortsetzung) 0009 0001 0040 0002 0017 0048 0024 0019 0011 0040 0022 0010 0020 0042 0008 0043 0047 0039 0044 0046 0021 0041 0046 0040 0045 0047 0039 0038 0037 0045 0040 0046 0028 0025...

  • Seite 148: Grundgestell

    Einzelteilliste Typ AWCI-M-AC 301.A Grundgestell 0001 Radialventilator 0008 Schaltkastendeckel 0002 Einlassring 0009 Halteblech Einlassring (Set) 0003 EPP-Verbindungsschraube 0010 Schalldämm-Matten (Set) 0004 Verdampfer 0011 Halteblech Ventilator (Set) 0005 Schalldämm-Matte Bodenblech 0012 Befestigungswinkel (Set) 0006 Federisolatoren (Satz) 0013 Schaltkasten 0007 Stellfuß D 45, M 12 x 70 mm ohne...
  • Seite 149 Einzelteilliste Typ AWCI-M-AC 301.A Grundgestell (Fortsetzung) 0010 0003 0001 0002 0003 0010 0011 0009 0003 0004 0013 0014 0005 0014 0006 0015 0008 0007 0012...

  • Seite 150: Einzelteilliste Typ Awo-M-Ac 301.A

    Einzelteilliste Typ AWO-M-AC 301.A Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild A) Fachhandel erhältlich. ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste)

  • Seite 151: Übersicht Der Baugruppen

    Einzelteilliste Typ AWO-M-AC 301.A Übersicht der Baugruppen A Typenschild...

  • Seite 152: Gehäuse

    E Baugruppe Elektrische Ausrüstung haube F Baugruppe Wärmepumpenmodul C Baugruppe Luftmodul G Grundgestell Gehäuse Vorderbleche 0001 Vorderblech oben mit Schriftzug 0005 Hinterblechstrebe oben 0002 Vorderblech unten mit Ver- 0006 Hinterblech unten schluss 0007 Schriftzug Viessmann und 0003 Winkelblech Vitocal 0004 Oberblech 0010 Verschluss...
  • Seite 153 Einzelteilliste Typ AWO-M-AC 301.A Gehäuse (Fortsetzung) 0004 0005 0001 0007 0006 0002 0010 0007 0003 0010...
  • Seite 154 Einzelteilliste Typ AWO-M-AC 301.A Gehäuse (Fortsetzung) Seitenbleche 0001 Seitenblech oben mit Abdeckgit- 0004 Seitenblech rechts unten 0005 Hinterblechstrebe links 0002 Abdeckgitter für Seitenblech 0006 Hinterblechstrebe rechts 0003 Seitenblech links unten...
  • Seite 155 Einzelteilliste Typ AWO-M-AC 301.A Gehäuse (Fortsetzung) 0005 0002 0001 0002 0006 0001 0003 0002 0004...

  • Seite 156: Luftmodul

    Einzelteilliste Typ AWO-M-AC 301.A Gehäuse (Fortsetzung) Schalldämmhaube 0001 Schalldämmhaube links/rechts 0002 Schalldämmhaube hinten 0001 0002 0001 Luftmodul 0001 Deckel vorn 0006 Abtropfwanne 0002 Vorderwand 0007 Tüllen für Abtropfwanne (Satz) 0003 Seitenwand vorn links/rechts 0008 Deckel oben 0005 Seitenwand hinten links/rechts...
  • Seite 157 Einzelteilliste Typ AWO-M-AC 301.A Luftmodul (Fortsetzung) 0008 0005 0007 0003 0007 0005 0002 0003 0001 0006...

  • Seite 158: Wärmepumpenregelung

    Einzelteilliste Typ AWO-M-AC 301.A Wärmepumpenregelung 0001 Bedienteil 0016 Gehäusevorderteil 0002 Netzschalter 0017 Frontklappe 0003 Flachleitung AWG 28 24 x 0,09 0018 Blende links gefaltet 0019 Blende rechts 0004 Flachbandleitung 16-polig 0020 Abdeckung Kleinspannung 0005 Flachbandleitung 10-polig 0021 Hochstellstütze 0006 Leitungsbaum Netzschalter 0022 Scharniere 0007 Verbindungsleitung 4-polig, Län- 0023 Außentemperatursensor...
  • Seite 159 Einzelteilliste Typ AWO-M-AC 301.A Wärmepumpenregelung (Fortsetzung) 0021 0016 0026 0025 0027 0020 0012 0018 0002 0030 0031 0032 0022 0019 0001 0017 0023 0010 0015 0014 0011 0009 0008 0013 0024 0003 0006 0004 0007 0005...

  • Seite 160: Elektrische Ausrüstung

    Einzelteilliste Typ AWO-M-AC 301.A Elektrische Ausrüstung 0001 EEV-Leiterplatte 0038 Anlaufkondensator 0002 Vollwellen-Sanftanlasser 0039 Betriesbskondensator 0003 Drehzahlstecker 0004 Verteilerleiterplatte Einzelteile ohne Abbildung 0005 Ansteuermodul Heizwasser- 0019 Stecker lJ Durchlauferhitzer 0022 Leitungssatz Ansteuermodul 0006 Ansteuermodul 230 V 0023 Leitungsbaum Hochdruck 0008 Schütz 3-polig K 2-30 A 10, 230 V 0024 Leitungsbaum EEV Modul 0025 Anschlussleitung Verdichter 0009 Thermorelais (22 - 30 A)

  • Seite 161: Wärmepumpenmodul

    Einzelteilliste Typ AWO-M-AC 301.A Elektrische Ausrüstung (Fortsetzung) 0038 0039 0002 0009 0008 0010 0006 0008 0009 0010 0005 0003 0013 0020 0004 0014 0012 0015 0011 0018 0016 0001 Wärmepumpenmodul 0001 Verdichter 0007 Sammler 0002 Verflüssiger 0008 Elektronisches Expansionsventil 0003 Anschluss-Set Rücklauf 0009 Spule Digital Scroll Ventil 0004 Anschluss-Set Vorlauf 0010 Spule 4-Wege-Umschaltventil...
  • Seite 162 Einzelteilliste Typ AWO-M-AC 301.A Wärmepumpenmodul (Fortsetzung) 0013 Dichtung A 27 x 39 x 2 0029 Befestigung unten für Sammler 0014 O-Ring 7 28,0 x 2,5 0030 Schlauch Vorlauf 0015 Einschraubteil Rp 1/G 1¼ 0031 Schlauch 25 x 4,0 x 1200 0032 Federbandschelle DN 32 0016 Schlauch Rücklauf 0033 Steckverbinder...
  • Seite 163 Einzelteilliste Typ AWO-M-AC 301.A Wärmepumpenmodul (Fortsetzung) 0001 0002 0009 0019 0024 0020 0022 0010 0042 0041 0028 0043 0011 0037 0036 0036 0039 0037 0038 0038 0021 0044 0040 0045 0039 0037 0040 0023 0045 0045 0048 0040 0035 0017 0014 0034 0033...

  • Seite 164: Grundgestell

    Einzelteilliste Typ AWO-M-AC 301.A Grundgestell 0001 Radialventilator 0008 Schaltkastendeckel 0002 Einlassring 0009 Halteblech Set 0003 EPP-Verbindungsschraube 0010 Schalldämmmatten Set 0004 Verdampfer und Tülle 0011 Halteblech Ventilator Set 0005 Dämmung Bodenblech 0012 Befestigungswinkel Set 0006 Federisolatoren für WP 110, Set 0013 Schaltkastenblech Set 0007 Stellfuß...
  • Seite 165 Einzelteilliste Typ AWO-M-AC 301.A Grundgestell (Fortsetzung) 0001 0002 0010 0003 0009 0010 0003 0003 0011 0004 0013 0014 0005 0014 0006 0015 0008 0007 0012...

  • Seite 166: Protokolle

    Protokolle Protokoll der Hydraulikparameter Einstell- und Messwerte Sollwert Erstinbe- triebnahme Prüfung Externe Pumpen der Heizkreise Typ der Umwälzpumpe Stufe der Umwälzpumpe Einstellung Überströmventil Inbetriebnahme Primärkreis Temperatur Lufteintritt °C („Diagnose“ Ó „Anlagenübersicht“) Temperatur Luftaustritt °C („Diagnose“ Ó „Anlagenübersicht“) Temperaturdifferenz (Lufteintritt/-austritt) ΔT: ■...
  • Seite 167 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Anlagendefinition Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Anlagenschema“ (siehe Kapitel „Anla- 7000 genschema“) „Temperaturdifferenz für Berechnung 7003 40 (≙ 4 K) der Heizgrenze“ „Temperaturdifferenz für Berechnung 7004 40 (≙ 4 K) der Kühlgrenze“ „Schwimmbad“ 7008 „Externe Erweiterung“...
  • Seite 168 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Verdichter Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Freigabe Verdichter“ 5000 „Verdampfertemperatur für Abtauen- 2010 200 (≙ 20 °C de“ „Leistung Verdichterstufe“ 5030 Nenn-Wärmeleis- tung gemäß Typenschild Ext. Wärmeerzeuger Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Freigabe Externer Wärmeerzeuger“ 7B00 „Vorrang externer Wärmeerzeuger/ 7B01...
  • Seite 169 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Abschaltoptimierung für Warmwas- 600A serbereitung“ „Warmwassertemperatur-Sollwert 2“ 600C 600 (≙ 60 °C) „Temperatursensor unten im Spei- 600E cher-Wassererwärmer“ „Freigabe Zusatzheizungen für Warm- 6014 wasserbereitung“ „Freigabe Elektro-Heizungen für 6015 Warmwasserbereitung“ „Vorrang Warmwasserbereitung bei 6016 Kombispeicher“...
  • Seite 170 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Interne Hydraulik Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Wärmepumpe für Bautrocknung“ 7300 „Zeitprogramm zur Estrichtrock- 7303 nung“ „Vorlauf-Solltemperatur externe An- 730C 500 (≙ 50 °C) forderung“ „Freigabe 3-Wege-Umschaltventil Hei- 730D zen/WW“ „Betriebsweise Sekundärpumpe“ 7340 Nicht verstellen! Heizwasser-Pufferspeicher Parameter Code...
  • Seite 171 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Heizkreis 2 Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Raumtemperatur Normal“ 3000 200 (≙ 20 °C) „Raumtemperatur Reduziert“ 3001 200 (≙ 20 °C) „Fernbedienung“ 3003 „Niveau Heizkennlinie“ 3006 0 (≙ 0 K) „Neigung Heizkennlinie“ 3007 6 (≙ 0,6) „Einfluss Raumtemperaturaufschal- 300A tung“...
  • Seite 172 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Einfluss Raumtemperaturaufschal- 7104 tung Kühlkreis“ „Niveau Kühlkennlinie“ 7110 0 (≙ 0 K) „Neigung Kühlkennlinie“ 7111 12 (≙1,2) „Freigabe Active Cooling“ 71FE Uhrzeit Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Automatische Umstellung Sommer- 7C00 zeit - Winterzeit“...
  • Seite 173 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Bedienung Parameter Code Auslieferungszu- Erstinbe- stand triebnah- „Bedienung sperren“ 8800...

  • Seite 174: Technische Daten

    Technische Daten Technische Daten AWCI-M- AWO-M- AWO-M-AC 301.A09 301.A09 301.A09 (Silent) Leistungsdaten Heizen bei 100 % nach EN 14511 (A2/W35 °C) ■ bei Volumenstrom Sekundär- 1900 1900 1900 kreis ■ bei Durchflusswiderstand mbar – – Nenn-Wärmeleistung 8,60 8,60 8,60 Elektr. Leistungsaufnahme 2,40 2,40 2,40...
  • Seite 175 Technische Daten Technische Daten (Fortsetzung) AWCI-M- AWO-M- AWO-M-AC 301.A09 301.A09 301.A09 (Silent) Wärmegewinnung Max. Ventilatorleistung Max. Luftmenge 3300 3300 3300 Max. zul. Druckverlust (zu- und – – abluftseitig) Min. Lufteintrittstemperatur °C –20 –20 –20 Max. Lufteintrittstemperatur °C Anteil Abtauzeit/Laufzeit 3 bis 5 3 bis 5 3 bis 5 Heizwasser (Sekundärkreis)

  • Seite 176: Schalltechnische Daten

    Technische Daten Technische Daten (Fortsetzung) AWCI-M- AWO-M- AWO-M-AC 301.A09 301.A09 301.A09 (Silent) Abmessungen Gesamtlänge 1265 Gesamtbreite 1380 Gesamthöhe 1870 1885 1885 Gesamtgewicht Zul. Betriebsdruck Anschlüsse Heizungsvor- und -rücklauf 1½ 1¼ 1¼ Kondenswasserschlauch (Ø in- 25/32 25/32 25/32 nen/außen) Schalltechnische Daten Typ AWCI-AC 301.A09 bei Eckaufstellung Schall-Leistungspegel L Im Auf-...
  • Seite 177 Technische Daten Schalltechnische Daten (Fortsetzung) Hinweis Messung des Schall-Leistungs-Sum- menpegels in Anlehnung an EN ISO 12102 / EN ISO 9614-2, Genauigkeitsklasse 2 und nach den Richtlinien des EHPA-Gütesiegels.

  • Seite 178: Anhang

    Elektrische Installation vollständig ausgeführt Hydraulische Leitungen vollständig wärmegedämmt Alle Fenster und Außentüren dicht Komponenten für Kühlbetrieb vollständig installiert (optional) Wunschtermin: Datum Uhrzeit Datum Uhrzeit Die bei Viessmann angeforderten Leistungen werden mir/uns entsprechend der aktuellen Viessmann-Preisliste in Rechnung gestellt. Ort/Datum Unterschrift...

  • Seite 179: Bescheinigungen

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocal 300-A, Typ AWCI-M-AC 301.A und Typ AWO-M-AC 301.A inkl. der Wärmepumpenregelung mit den folgenden Normen übereinstimmt: DIN 8901 EN 61 000-3-3; 2009-06 EN 62 233;...

  • Seite 180: Stichwortverzeichnis

    Anforderungen........15 301.A..........160 Anlagenbeispiel 1.......26 ■ Gehäuse AWCI-M-AC 301.A..136 Anlagenbeispiel 2.......34 ■ Gehäuse AWO-M-AC 301.A..152 Anlagendruck prüfen......116 ■ Grundgestell AWCI-M-AC 301.A. .148 Anlagenschema.......127, 128 ■ Grundgestell AWO-M-AC 301.A...164 ■ Möglichkeiten (Tabelle)....25 ■ Luftmodul AWCI-M-AC 301.A..140 Anlagenschema 10......26, 34 ■ Wärmepumpenmodul AWCI-M-AC Anlaufstrom........175...
  • Seite 181 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Entleerungs- und Entlüftungshähne ■ Übersicht........130 Inbetriebnahme........113 Entleerungsvorrichtung......22 Inbetriebnahme-Assistent....119 Erstinbetriebnahme..113, 120, 178 Innenraum reinigen......117 Erweitertes Menü......122 Inspektion.........113 Erweiterungssatz für Heizkreis mit Interne Komponenten......130 Mischer..........123 Erweiterungssatz Mischer....87 EVU............23 Kältekreis.........175 EVU-Sperre........107 Kältekreis auf Dichtheit prüfen..115 Externe Anforderung......125 Kaskade Externe Erweiterung H1....127 ■...
  • Seite 182 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Maximaltemperaturbegrenzung..86 Min. Lufteintrittstemperatur....175 Sammelstörmeldung......125 Min. Volumenstrom......175 Schall-Leistungs-Summenpegel..176 Mindestabstände Schaltkasten........66 ■ AWCI-M-AC 301.A......9 Schaltschrank......72, 78 ■ Typ AWO-M-AC 301.A....16 Schutzart..........175 Schwimmbadbeheizung....100 Sensoren Nenn-Kühlleistung......174 ■ Übersicht........130 Nennspannung.........175 Sensoren prüfen......132 Nenn-Wärmeleistung.......174 Service beenden......122 Netzanschluss......23, 103 Service-Menü Netzanschlussleitung......23 ■ aktivieren........122 Netzschalter........120 ■...
  • Seite 183 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Wartung...........113 Wandabstände Wetterschutzgitter......11 ■ AWCI-M-AC 301.A......9 Widerstandkennlinien der Sensoren 132 ■ Typ AWO-M-AC 301.A....16 Wanddurchbrüche......11 Wärmepumpe entleeren....131 Zul. Betriebsdruck......176 Wärmepumpenregelung....23 ■ montieren........74 ■ öffnen..........76...

  • Seite 184: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7440 160 7440 162 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: +49 64 52 70-0 Telefax: +49 64 52 70-27 80 www.viessmann.de...

Diese Anleitung auch für:

Vitocal 300-aAwo-m-ac 301.a

Inhaltsverzeichnis
