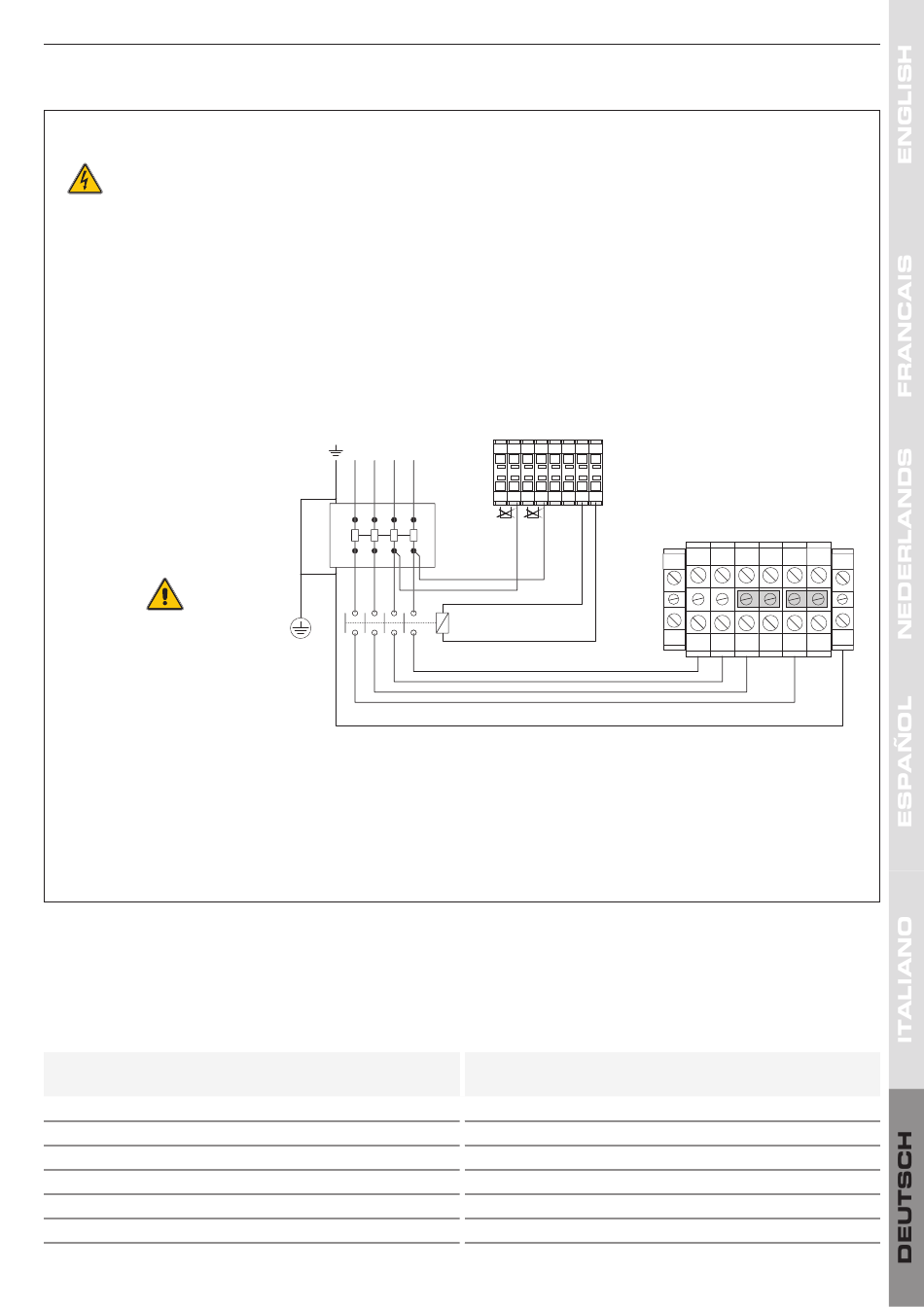

eleKtrischer anschluss / modelle: 22 - 28 - 36
• D as Gerät muss dauerhaft geerdet sein.
• D er Anschluss ist durch qualifiziertes Fachpersonal in Übereinstimmung mit den einschlägigen Normen und Vorschriften
durchzuführen.
• D as Schütz muss einen Kontaktabstand von mindestens 3 mm aufweisen.
• D as Schütz muss leicht zugänglich und in unmittelbarer Nähe des Geräts angebracht sein.
stromversorgung:
3 x 400 V + nullleiter
Der Sicherheit-Relais wird nicht
durch ACV geliefert
auslegung der anschlussKaBel
Die Anschlusskabel sind Typ und Größe der Sicherung entsprechend auszulegen. Die Sicherung ist zuvor in Abhängigkeit vom Nennstrom des
Kessels sorgfältig auszuwählen.
Der für eine Zuleitung zulässige Strom ist abhängig von der Umgebungstemperatur sowie von Querschnitt und Länge der Leiter, der
Leiterisolierung, dem Aufbau der Zuleitung, der Art der Verlegung und der Umgebung der Zuleitungen.
Die unten angegebenen Werte haben lediglich Referenzcharakter. Sie gelten bei einer Umgebungstemperatur von 30°C und einer Länge von
höchstens 5 m. Die Installation ist grundsätzlich in Übereinstimmung mit den einschlägigen Normen auszuführen.
Nennquerschnitt
664Y3400•A
ANSCHLüSSE
L3 L2
L1
(mm)
1.5
2.5
4
6
10
16
1
2
3
4
5
6
7
N
1
2
3
4
5
6
7
Nennkapazität des Schutzschalters
DE • 17
8
8
N L1
L2
1
2
3
4
(A)
16
25
32
40
63
80
L3
5
6
