Boom to Frame
Pos.
Description
1
Parts from STEP50
2
Parts from STEP21
3
Cap Socket Bolt M3x25
4
Washer 3.2x7x08
5
Boom Support Collar
6
Crossmember M3x30

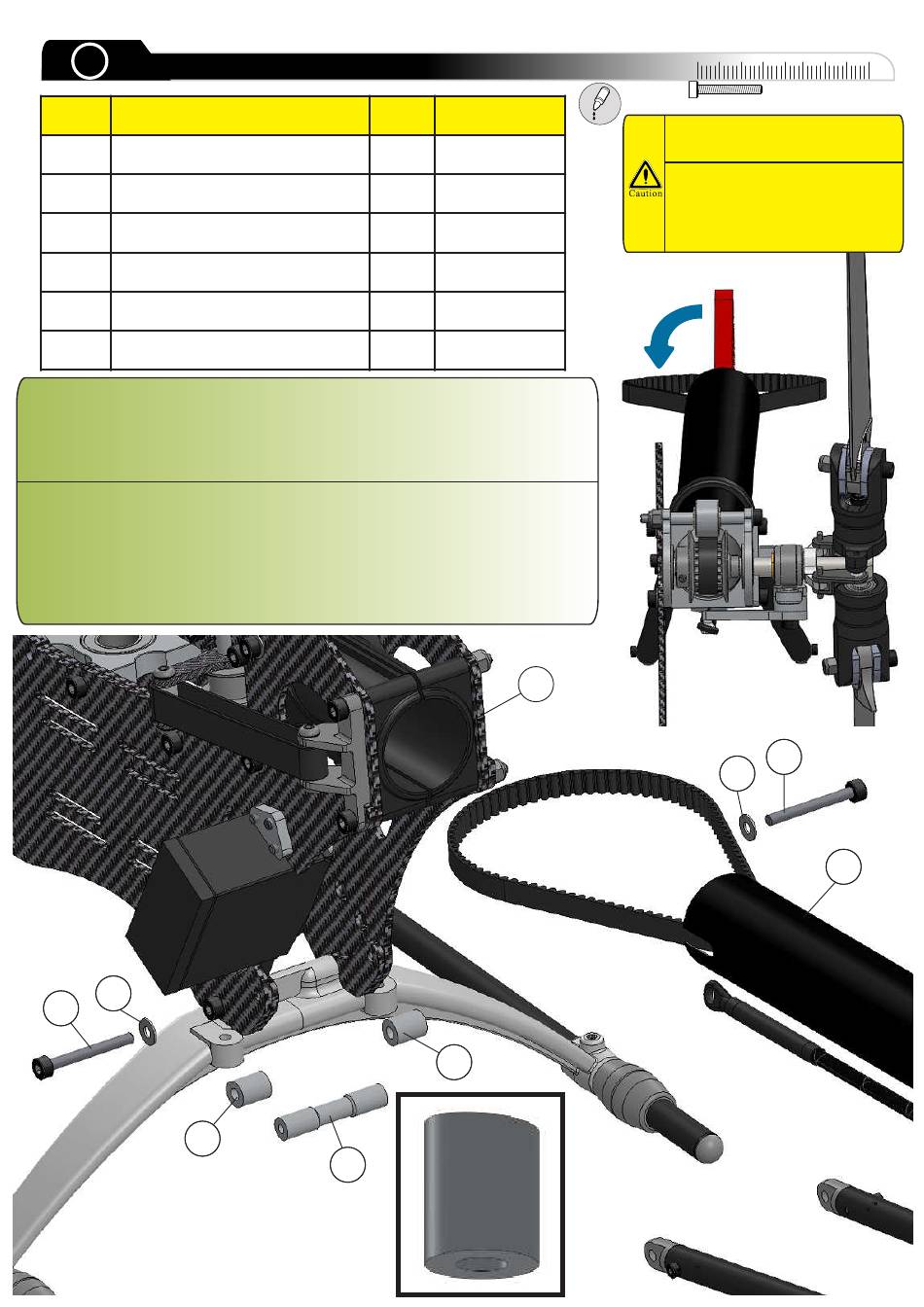

Turn the belt 90° as shown in the graphic.
clamps. Mount the tail support braces with bolts (3),the washers (4) and the boom
support collar (5) to the crossmember (6).
collar. The angled end (black window) need to face the support braces. Turn
the collar to a position with almost no deformation on the support braces.
Drehen Sie den Riemen um 90° (wie seitlich dargestellt).
Heckrohr in die Heckrohrklemmen und befestigen Sie nun die Heckstreben mit
den Schrauben (3), den Scheiben (4) und den Spezial-Abstandshülsen (5) and
den Verbinder (6).
Achtung! Eine Seite der Abstandshülse ist abgeschrägt
(schwarzes Fenster). Diese ist in Richtung Heckstrebe zu montieren und so
lange zu drehen, bis möglichst keine Verbiegung an der Heckstrebe mehr
stattfindet.
4
3
Slide the boom through the boom
Take care about the boom support
5
6
Qty.
Part number
1
1
2
80-0325
2
82-3708
2
09-7055
1
02-0805
Schieben Sie das
1
5
0
10
20
30
Use medium threadlock on all
screws going into metal parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
