1
12

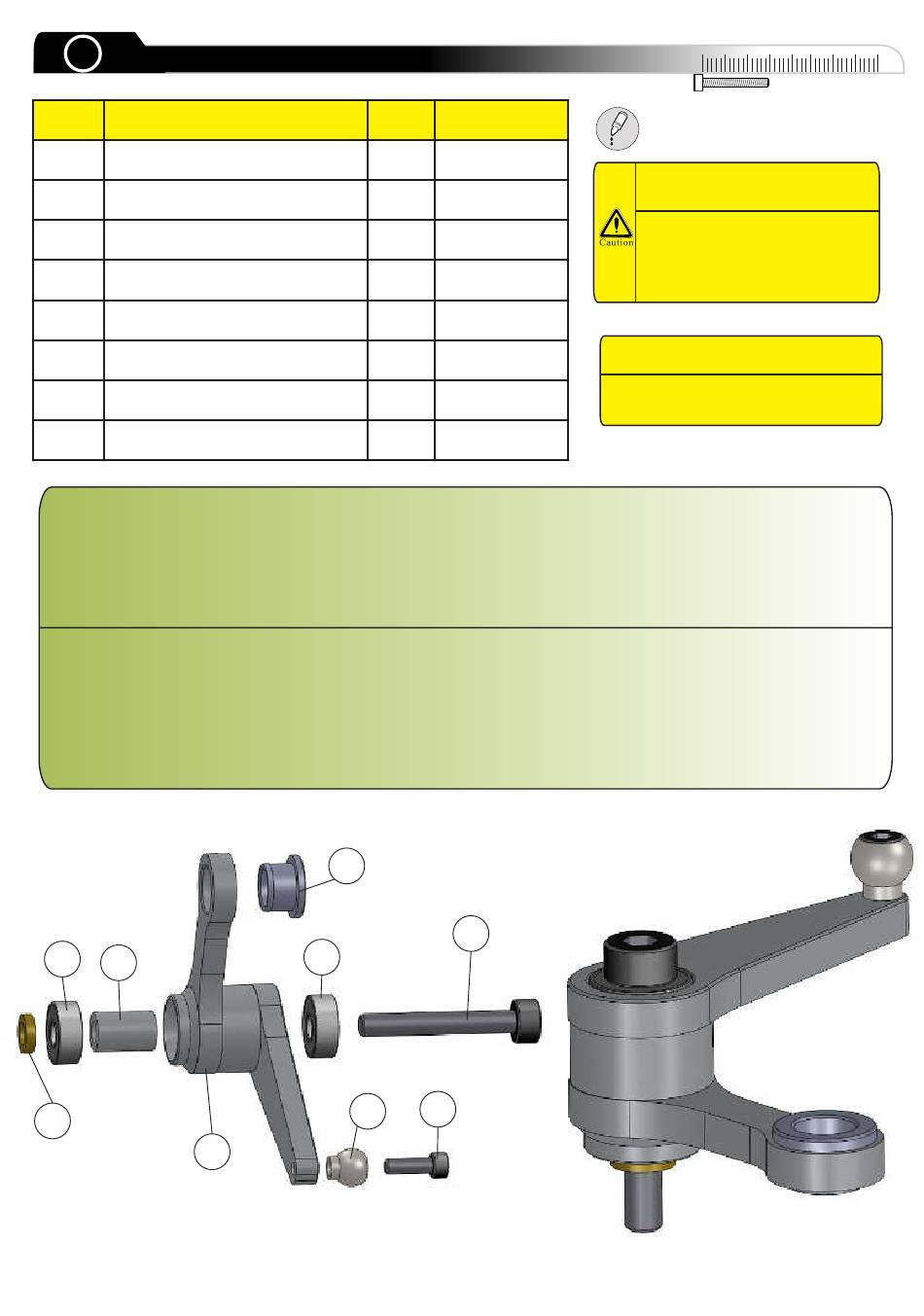

Tail Control Arm
Pos.
Description
1
Cap Socket Bolt M2x6s
2
Cap Socket Bolt M3x20
3
Spacer
4
Spacer
5
Tail Control Arm
6
Stainless Link Balls
7
Bearing 3x8x3
8
Sliding Tube
Push the sliding tube (8) with the conical side ahead in the tail control arm (5). Watch the correct orientation of the tail
control arm. Press the two bearings (7) with the spacer (10) in the middle into the hole of the tail control arm. mount the
ball (6) with the bolt (1) to the flat side of the tail control arm. Push the bolt (2) through the bearings in the shown
direction and put the spacer (4) on the other side onto the bolt.
(you can use a ball from a later step) - please make sure this assemble will move with very less resistance later.
You can use a bit rolled sandpaper to get the perfect fit. The ball should be able to move without slop and with
very less resistance. Use a sizer to do the same with the ball link later.
Drücken Sie die Gleitbuchse (8) mit der abgeschrägten Seite voraus in den Heckanlenkhebel (5). Achten Sie dabei auf
die korrekte Einpress-Richtung. Pressen Sie die beiden Kugellager (7) sowie die mittig positionierte Distanzhülse (10)
in das Loch des Heckanlenkhebel. Montieren Sie die Kugel (6) mit der Schraube (1) auf die ebene Seite des
Heckanlenkhebel. Stecken Sie die Schraube (2) durch die beiden Kugellager und schieben Sie den Spacer (4) auf
diese Schraube.
Mit etwas zusammen gerolltem Schleifpapier oder einer feinen Rundfeile, können Sie nun die
innere Bohrung der Gleitbuchse an eine Kugel (aus einem späteren Schritt) anpassen. Auch die Kugelpfanne
sollte mit einer Reibahle bearbeitet werden. Diese Einheit sollte sehr leicht aber spielfrei laufen, um eine ideale
Funktion zu gewährleisten.
7
3
4
5
Qty.
Part number
1
80-0206s
1
80-0320
1
09-7206
1
82-7205
1
14-2012
1
02-0701
2
60-3083
1
10-2002
The slider tube may be a little bit sticky on the ball
8
2
7
1
6
0
10
20
Use medium threadlock on all
screws going into metal parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled by factory.
Bereits vormontiert.
30
40
