16
Idler
Pos.
Description
1
Tail Guide Wheel Collar
2
Flanged Bearing 3x6x2
3
Spacer Tail Guide Wheel
4
Tail Guide Wheel
5
Nylon Lock Nut M3
6
Ring 3.2x7x0.8
7
Cap Head Bolt M3x38

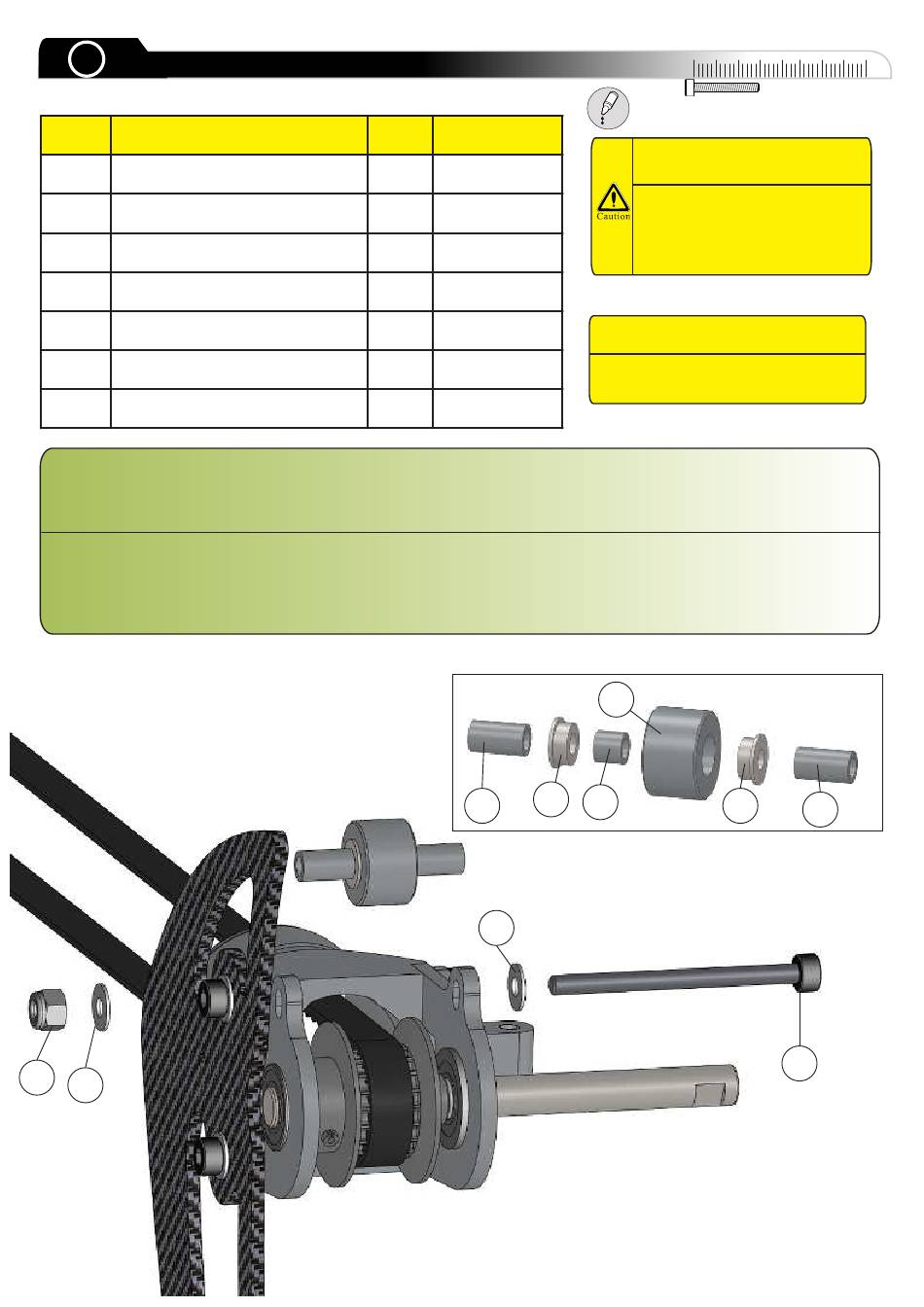

At first assemble the guide wheel (4) with the bearings (2) and the spacer (3). Now slide a washer (6) on the bolt (7)
and slide the bolt trough the longhole in the tail gear sideframe. After that pull a tail guide wheel collar (1) on the shaft,
than the pre assembled tail guide wheel (4) and again a tail guide wheel collar (1).
washer (6) and the lock nut (5) but keep a distance of about 0.2mm to the belt!
Zunächst werden die Lager (2) mit dem Spacer (3) mit der Andruckrolle vormontiert. Schieben Sie nun die Scheibe (6)
auf die Schraube (7). Nun wird die Schraube (7) durch das Langloch des Heckgehäuse-Seitenteils geführt.
Nacheinander Wird nun ein Abstandshalter (1) die vormontierte Andruckrolle (4) und wieder ein Abstandshalter (1)
aufgezogen.
Jetzt wird die Schraube mit einer Scheibe (6) und der Stoppmutter (5) gesichert und zwar so, dass
zwischen Riemen und Andruckrolle ein Spalt von etwa 0.2mm bleibt!
5
6
Qty.
Part number
2
09-7066
2
61-3062
1
09-7067
1
09-7065
1
91-0003
2
82-3708
1
80-0338
2
1
6
0
10
Use medium threadlock on all
screws going into metal parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled by factory.
Bereits vormontiert.
Finally fix the bolt (7) with the
4
3
2
09-7066S
20
30
40
1
7
