Tail Case 3
Pos.
Description
1
Tail Boom 710mm
2
Parts from Step 16
3
Cap Head Bolt M2.5x6

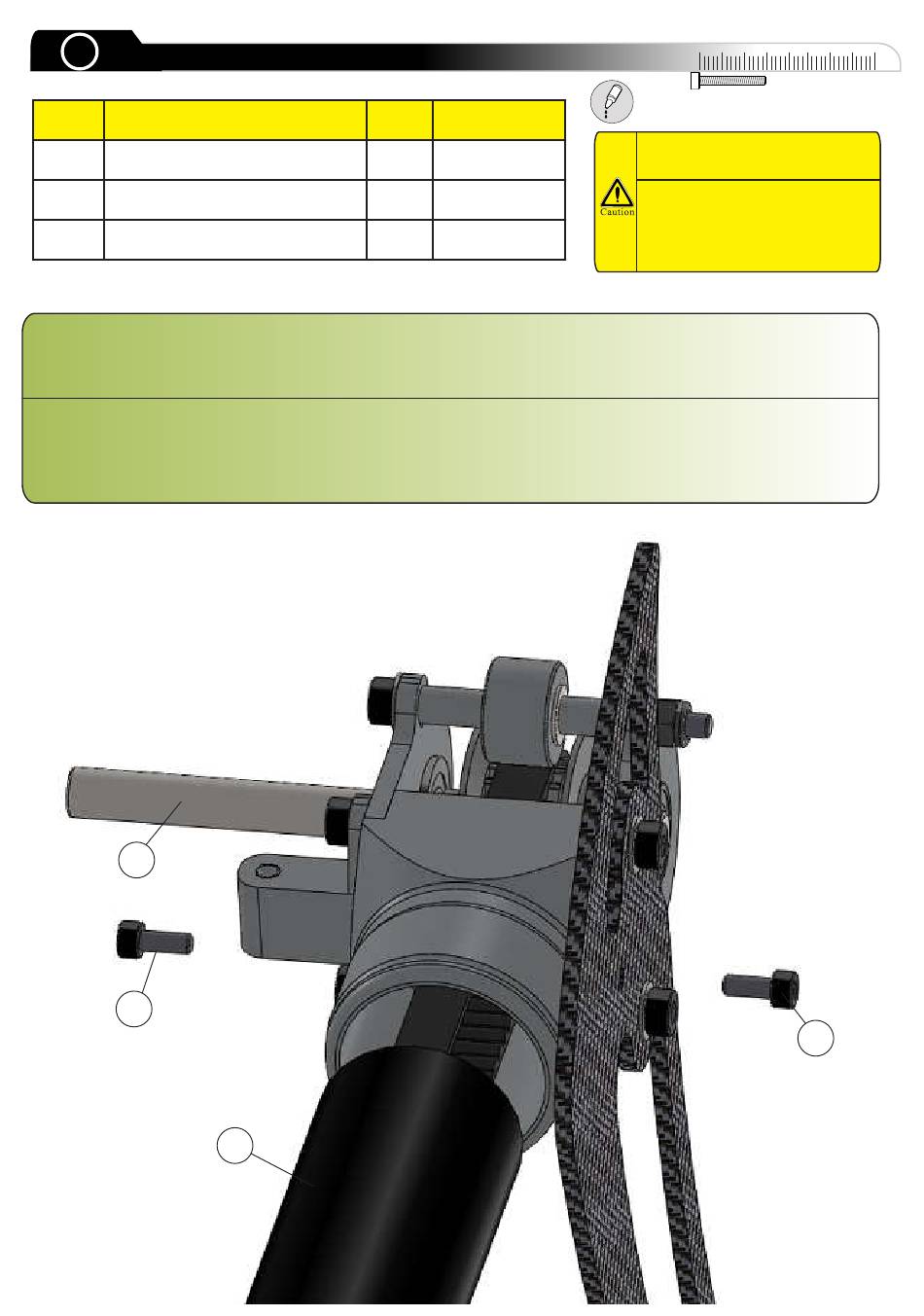

Pull the tail belt through the tail boom (1). remove the two M2.5 bolts (3) completely and open the clamp of the tail
case center. Push the boom completely into the tail case center and middle the Compass writing on the boom to a
perfect side view position. Now tighten the bolt of the clamp and just screw in the two M2.5 bolts (3). Don't worry they
will cut there way trough the boom.
Ziehen Sie den Heckriemen durch das Heckrohr (1). Entfernen Sie zunächst die beiden M2.5 Schrauben (3) komplett
und öffnen Sie die Klemme des Heckrotorgehäuse-Zentralstücks. Nun wird das Heckrohr komplett in das Zentralstück
eingeführt und das Compass Logo auf dem Heckrohr so ausgemittelt das es in einer perfekten Seitenansichtsposition
steht. Nun wird die Klemme angezogen und die beiden M2.5 Schrauben (3) werden eingedreht. Keine Sorge die
Schrauben schneiden sich ihren Weg durch das Heckrohr.
2
3
Qty.
1
1
2
1
Part number
14-2011
98-1062
80-2506
0
10
20
Use medium threadlock on all
screws going into metal parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
