Tail Case 2
Pos.
Description
1
Tail Case Center
2
Parts from Step 13
3
Parts from Step 14
4
Cap Head Bolt M3x10
5
Ring 3.2x7.4x0.8
6
Cap Head Bolt M3x8
7
Metal Tail Hinge
8
Tailbelt 3M 1800 Bando

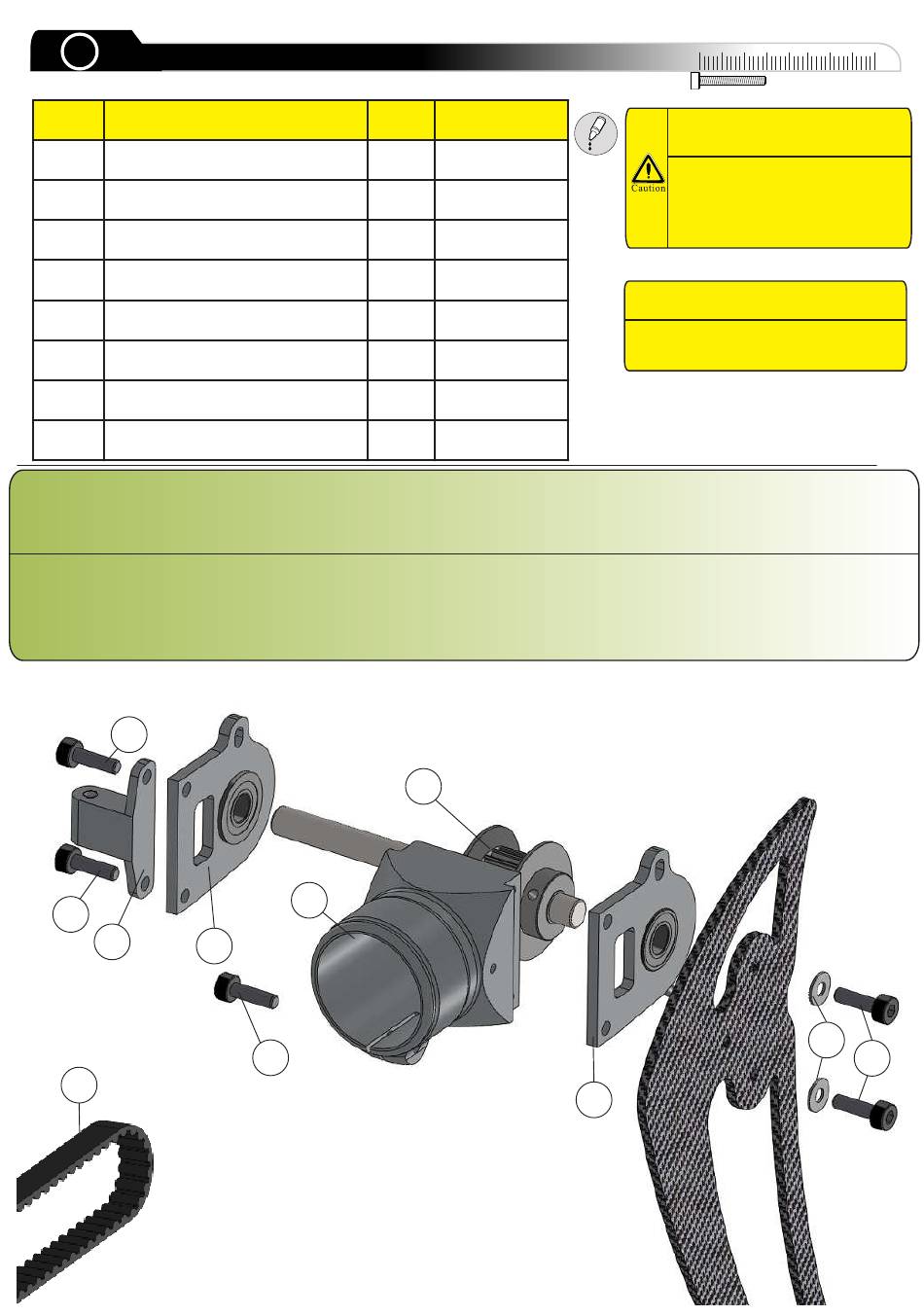

Loop the tailbelt (8) around the pulley (3) und slide it also trough the center case (1). Slide one of the tail side frames (2) with
the flange of the bearing facing the pulley onto the tail rotor shaft. Mount it with the bolts (4) and the metal tail hinge (7) to the
tailcase Center (1). Slide the other tail-side frame with the flange of the bearing facing to the pulley on the tail rotor shaft and fix
it with the tailfin (8), the washer (5) and with the bolts (4).
Umschlingen Sie das Riemenrad (3) mit dem Heckriemen (8) und führen Sie diesen durch das Heckgehäuse-Zentralstück (1).
Schieben Sie ein Seitenteil (2) mit dem Flansch des Lagers voraus auf die lange Seite der Welle. Befestigen Sie das Seitenteil
mit dem Umlenkarmträger (7) am Heckgehäuse-Zentralstück (1). Benutzen Sie hierfür Schrauben (4). Das zweite Seitenteil wird
ebenfalls mit dem Flansch voraus auf die Welle geschoben, befestigen Sie dieses mit der Heckfinne (8) den Scheiben (5) und
den Schrauben (4).
4
4
7
8
Qty.
1
2
6
Part number
1
10-0006
2
1
4
80-0310
2
82-327408
1
1
09-7079N
1
98-1800B
3
0
10
Use medium threadlock on all
screws going into metal parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled by factory.
Bereits vormontiert.
