Rotor Head 2
Pos.
Description
1
Parts from Step 2
2
Parts from Step 1
3
Ring 5.1x11x1
4
Button Head Bolt M5x10
5
Spindle Washers
6
Nylon Lock Nuts M4
7
Cap Head Bolt M4x30s
8
Blade Grip Washer

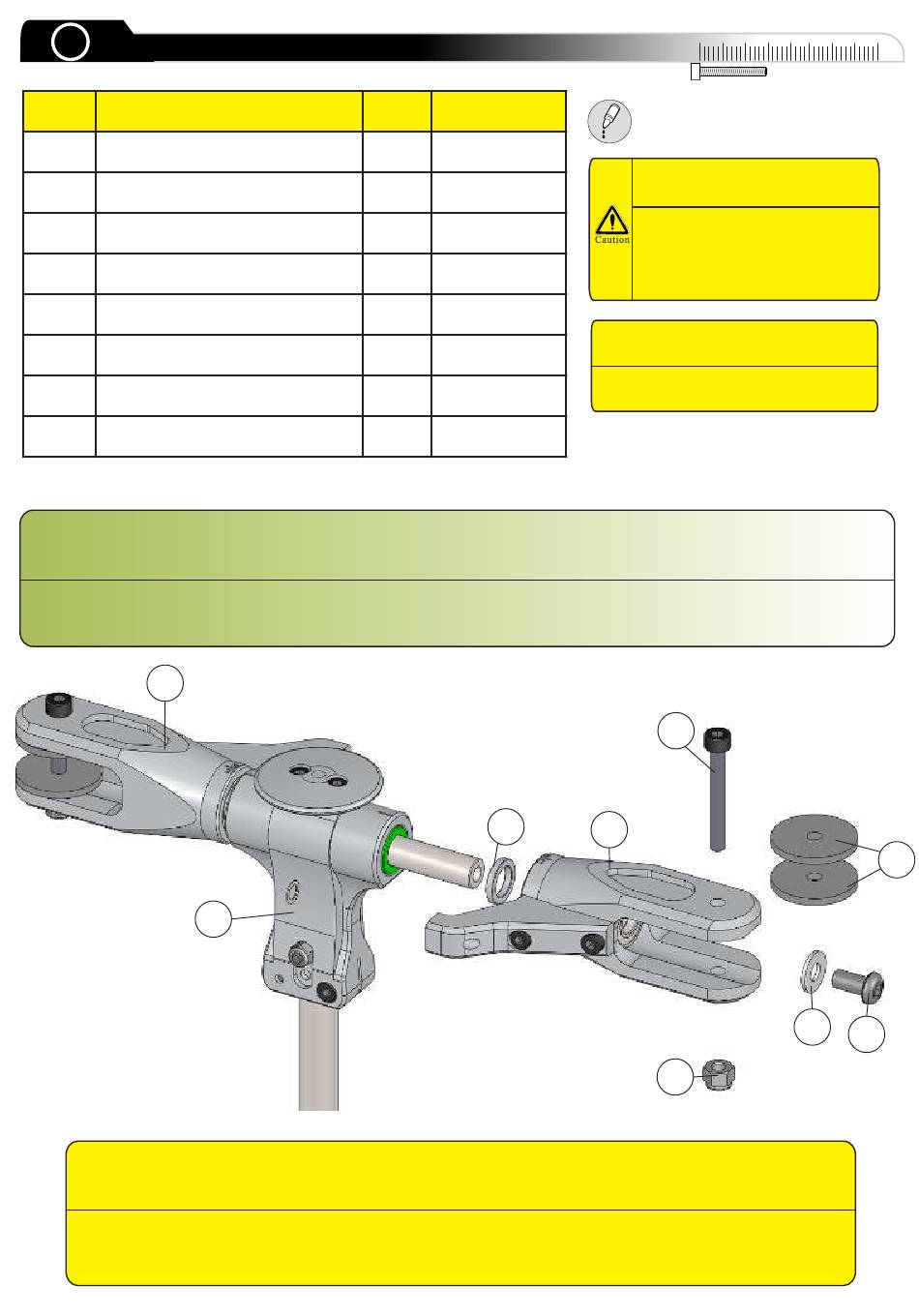

At first, clean the threads of the spindle shaft with alcohol. Slide the spindle washer (5) onto the spindle shaft. Slide the
main blade grips (2) assembled in step 2 on the spindle shaft and fix it with the bolt (4) and the washer (3). The blade bolt
(7), washer (8) and lock nuts (6) are just mounted loosely for now.
Reinigen Sie zuerst die Gewinde der Blattlagerwelle mit Alkohol. Schieben Sie jeweils einen Blatthalter (2) aus Schritt 2
auf die Blattlagerwelle und befestigen Sie ihn mit der Schraube (4) und der Scheibe (3). Der Blattbolzen (7) wird zuerst
nur lose mit den Passscheiben (8) und der Stoppmutter (6) montiert.
2
ATTENTION !!! - The spindle bolt (4) is not secured with loctite and the
threads of the spindle shaft are not degreased in the kit!
VORSICHT !!! - Die Schraube der Blattlagerwelle ist im Lieferzustand noch
nicht mit Schraubensicherung gesichert und das Gewinde ist nicht entfettet!
Qty.
1
Part number
1
2
2
82-51111
2
79-0510
2
02-0110
2
91-0004
2
80-0430
4
02-0134
5
0
10
Use medium threadlock on all
screws going into metal parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled by factory.
Bereits vormontiert.
7
2
6
30
20
40
8
3
4
