Tail Support
Pos.
Description
1
Parts from Step 20
2
Tail Support Braces
3
Cap Head Bolt M3x35
4
Nylon Lock Nut M3
4
Attention! There is an angled area on the tail control rod guide. Mount it as shown here.
Achtung! Die Führung des Heckrotorgestänges hat eine schräge Fläche für die Heckabstützungen.
Montieren Sie ihn wie hier dargestellt.
Qty.
Part number
1
2
14-8809
1
80-0335
1
91-0003
1

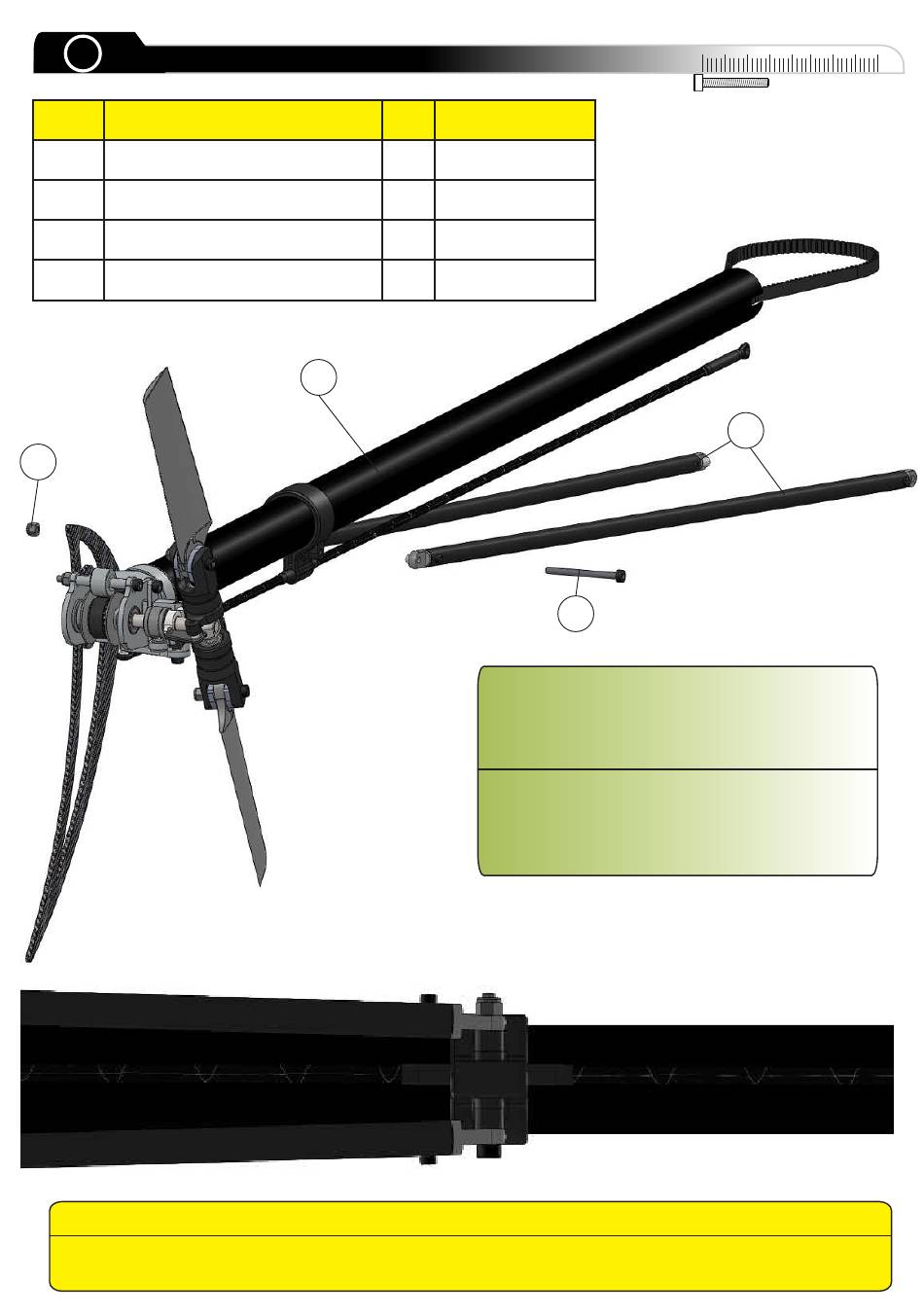

Push the tail control rod guide onto the tail boom.
Please take care about the angled spot on it. Now
attach the two tail support braces (2) with the bolt (3)
and the lock nut (4) to the guide. Do not tighten the bolt
yet.
Schieben Sie die Führung des Heckrotorgestänges wie
dargestellt auf das Heckrohr. Achten Sie auf die
schrägen Auflageflächen. Nun werden die beiden
Heckabstützungen (2) mit der Schraube (3) und der
Stoppmutter (4) fixiert aber noch nicht festgezogen.
0
10
2
3
20
30
40
