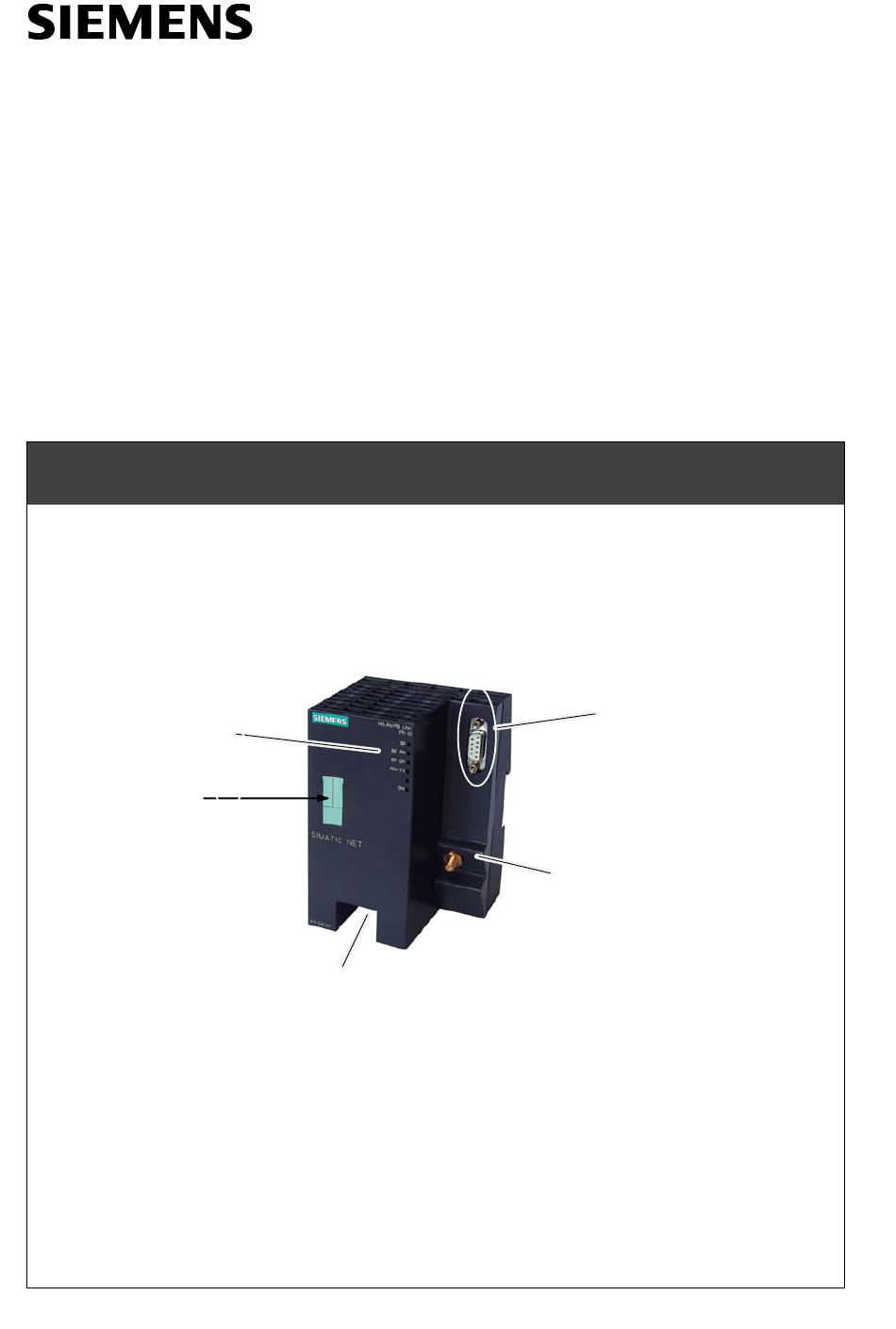

SIMATIC NET
S7 - CPs für Industrial Ethernet
Handbuch Teil B7 (Vorabversion 11.2005)
Netzübergang IWLAN/PB Link PN IO
6GK1417-5AB00
LED -Anzeigen
C -PLUG
ab Ausgabestand 1 (Firmware-Stand V 1.0)
Spannungsversorgung
Anschluss an PROFIBUS:
9 -polige Sub -D -Buchse
Antenne:
Anschluss an Ind. Wireless Lan
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens IWLAN/PB Link PN IO
Inhaltszusammenfassung für Siemens IWLAN/PB Link PN IO
- Seite 1 SIMATIC NET S7 - CPs für Industrial Ethernet Handbuch Teil B7 (Vorabversion 11.2005) Netzübergang IWLAN/PB Link PN IO 6GK1417-5AB00 ab Ausgabestand 1 (Firmware-Stand V 1.0) Anschluss an PROFIBUS: LED -Anzeigen 9 -polige Sub -D -Buchse C -PLUG Antenne: Anschluss an Ind. Wireless Lan...
-
Seite 2: In Papierform Beiliegende Produktinformation
S IWLAN/PB Link PN IO Bestell-Nr.: 6GK1417-5AB00 In Papierform beiliegende Produktinformation Hinweis Sämtliche Hinweise in der Produktinformation , die dem hier beschriebenen Gerät beiliegt, sind gültig und unbedingt zu beachten. Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9 B7-2 Ausgabe 1/2005 C79000-G8900-C200-01_vorabversion_01... - Seite 3 ............B7-11 Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9 B7-3...
- Seite 4 Anschluss an Ind. Wireless Lan Spannungsversorgung Bild 1-1 Das IWLAN/PB Link PN IO entspricht dem Gehäuse des Power Rail Booster. Es wird auf eine 15mm oder 7,5 mm Standard-Normprofilschiene aufgeschnappt. Über einen Anschlussstecker werden entweder eine Antenne für RCoax oder eine Antenne für ein IWLAN-Funkfeld angeschlossen.
-
Seite 5: Montage Und Inbetriebsetzung
Laden bzw. aktualisieren Sie die Datenbasis (Projektierung) Laden Sie die Datenbasis (Pro- des zugehörigen PROFINET jektierung) von STEP 7 aus in IO-Controllers das IWLAN/PB Link PN IO. Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9 B7-5 Ausgabe 1/2005 C79000-G8900-C200-01_vorabversion_01... - Seite 6 Einsatz eines Blitzductor VT AD 24V Art. Nr. 918 402 . Hersteller: DEHN+SÖHNE GmbH+Co.KG Hans Dehn Str.1 Postfach 1640 D-92306 Neu- markt Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9 B7-6 Ausgabe 1/2005 C79000-G8900-C200-01_vorabversion_01...
- Seite 7 2 Montage und Inbetriebsetzung Warnung Das Produkt IWLAN/PB Link PN IO muss in ein Gehäuse oder einen Schalt- schrank eingebaut werden. Im Geltungsbereich der ATEX 100a (EN 50021) muß dieses Gehäuse mindestens IP54 nach EN 60529 entsprechen. WARNUNG DAS GERÄT DARF NUR DANN AN DIE SPANNUNGSVERSORGUNG ANGE- SCHLOSSEN ODER VON IHR GETRENNT WERDEN, WENN EINE EXPLO- SIONSGEFAHR MIT SICHERHEIT AUSGESCHLOSSEN WERDEN KANN.
- Seite 8 PROFIBUS-Adresse versorgt werden. Beachten Sie hierzu bitte die Anleitung zur Adressierung im Kapitel 4. Baugruppenzubehör Das für den Anschluß von IWLAN/PB Link PN IO an ein Industrial Wireless LAN und PROFIBUS LAN benötigte Zubehör (Stromversorgung) ist gesondert zu be- stellen.
-
Seite 9: Spannungsversorgung
(SELV) nach IEC950/EN60950/ VDE0805 angeschlossen wer- den. Das Netzteil für die Versorgung des IWLAN/PB Link PN IO muss NEC Class 2 entsprechen (Spannungsbereich 20,4-28,8 V, Strombedarf 300 mA). Das Gerät darf nur mit einer Stromversorgungseinheit versorgt werden, die die Anforderungen der Klasse 2 für Stromversorgungen der ”National Electrical... -
Seite 10: Inbetriebsetzung Mit Dem Preset-Plug
C -PLUG und wählen die Funktion ”Create PRESET -PLUG”. Wählen sie den Gerätetyp des Zielgerätes aus, für welchen dieser PRESET - PLUG gedacht ist. Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9 B7-10 Ausgabe 1/2005 C79000-G8900-C200-01_vorabversion_01... -
Seite 11: Zielgerät Mit Preset - Plug In Betrieb Nehmen
S WLAN Interface ist deaktiviert Ist der PRESET-PLUG gesteckt, wird das WLAN Interface des Geräts deakti- viert. Der WLAN Betrieb mit gestecktem PRESET-PLUG ist nicht möglich. Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9 B7-11 Ausgabe 1/2005... -
Seite 12: C -Plug (Configuration Plug)
! Bild 2-3 C -PLUG in das IWLAN/PB Link PN IO einsetzen und C -PLUG mit Hilfe eines Schraubendre- hers aus dem IWLAN/PB Link PN IO entnehmen Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9... - Seite 13 C -PLUG mit Projektier- auf dem C -PLUG gespeicherten Projektierdaten. daten wird gesteckt. Projektierdaten. Voraussetzung: Projek- tierdaten müssen für das IE/PB Link PN IO gültig sein Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9 B7-13 Ausgabe 1/2005 C79000-G8900-C200-01_vorabversion_01...
- Seite 14 2) Hinweis: Sofern der C -PLUG für das IE/PB Link PN IO keine gültigen Projektierdaten enthält, läuft das Gerät nicht an! Bitte verwenden sie in diesem Fall NCM -Diagnose zur weiteren Klärung und ggf. zur For- matierung des C -PLUG. Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9 B7-14 Ausgabe 1/2005...
-
Seite 15: Technische Daten
Maße (B x H x T) in mm 90 x 132 x 75 Gewicht etwa 300 g Darüberhinaus gelten für das IWLAN/PB Link PN IO sämtliche in /1/ S7-300 Bau- gruppendaten: Referenzhandbuch im Kapitel ”Allgemeine technische Daten” aufge- listeten Angaben zu S Elektromagnetischer Verträglichkeit;... - Seite 16 SIMATIC NET S7-CPs for Industrial Ethernet Manual Part B7 (Preliminary Version 11.2005) IWLAN/PB Link PN IO Gateway 6GK1417-5AB00 as of version 1 (firmware version V 1.0) Attachment to PROFIBUS: LED displays 9-pin D -sub female connector C -PLUG Antenna: Attachment to Ind. Wireless...
- Seite 17 Product Information Accompanying the Product Note All the notices in the Product Information Bulletin shipped with this device are valid and must be adhered to. IWLAN/PB Link PN IO Gateway for Industrial Ethernet / Manual Part B9 Release 1/2005 C79000-G8976-C200-01_vorabversion_01...
-
Seite 18: Inhaltsverzeichnis
..........IWLAN/PB Link PN IO Gateway for Industrial Ethernet / Manual Part B9... -
Seite 19: Construction
Power supply Figure 1-1 The housing of the IWLAN/PB Link PN IO corresponds to that of the Power Rail Booster. It is clipped onto a 15 mm or 7.5 mm standard mounting rail. Either an antenna for RCoax or an antenna for an IWLAN wireless link is attached over a connector. -
Seite 20: Installation And Commissioning
Download or update the database (configuration) of the corresponding PROFINET IO Download the database controller (configuration) from STEP 7 to the IWLAN/PB Link PN IO. IWLAN/PB Link PN IO Gateway for Industrial Ethernet / Manual Part B9 Release 1/2005 C79000-G8976-C200-01_vorabversion_01... - Seite 21 The requirements of EN61000-4-5, surge test on power supply lines, are met only when using a Blitzductor VT AD 24V type no. 918 402 . Manufacturer: DEHN+SÖHNE GmbH+Co.KG Hans Dehn Str.1 Postfach 1640 D-92306 Neumarkt, Germany IWLAN/PB Link PN IO Gateway for Industrial Ethernet / Manual Part B9 Release 1/2005 C79000-G8976-C200-01_vorabversion_01...
- Seite 22 2 Installation and Commissioning Warning The IWLAN/PB Link PN IO product must be installed in an enclosure or switchgear cabinet. Where ATEX 100a (EN 50021) applies, this enclosure must meet at least IP54 in compliance with EN 60529. WARNING THE DEVICE MAY ONLY BE CONNECTED TO THE POWER SUPPLY OR DISCONNECTED FROM IT WHEN THE RISK OF EXPLOSION CAN BE EXCLUDED WITH CERTAINTY.
- Seite 23 You can connect the PG when configuring the CP as follows: S over Industrial Wireless LAN (recommended) You can only configure the IWLAN/PB Link PN IO over wireless LAN after it has been assigned its IP address. Please follow the instructions for initial addressing in Section 4.
-
Seite 24: Power Supply
(SELV). This means that only safety extra-low voltages (SELV) complying with IEC950/EN60950/ VDE0805 may be connected to the power supply terminals. The power supply unit to supply the IWLAN/PB Link PN IO must comply with NEC Class 2 (voltage range 20.4 - 28.8 V, current requirement 300 mA). -
Seite 25: C-Plug (Configuration Plug)
C-PLUG containing valid data. The C-PLUG may only be inserted for removed when the power is turned off! Figure 2-3 Fitting a C-PLUG in the IWLAN/PB Link PN IO and Removing a C-PLUG from the IE/PB Link PN IO using a Screwdriver... -
Seite 26: Fcc Approval
20cm between the radiator and your body. This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter. IWLAN/PB Link PN IO Gateway for Industrial Ethernet / Manual Part B9 Release 1/2005 C79000-G8976-C200-01_vorabversion_01... -
Seite 27: Technical Specifications
S Insulation tests, class of protection and degree of protection Exception: The dimensions of the module and installation do not match the information relating to the SIMATIC S7-300. IWLAN/PB Link PN IO Gateway for Industrial Ethernet / Manual Part B9 Release 1/2005 C79000-G8976-C200-01_vorabversion_01...
