5 I Verdichter-Montage
5

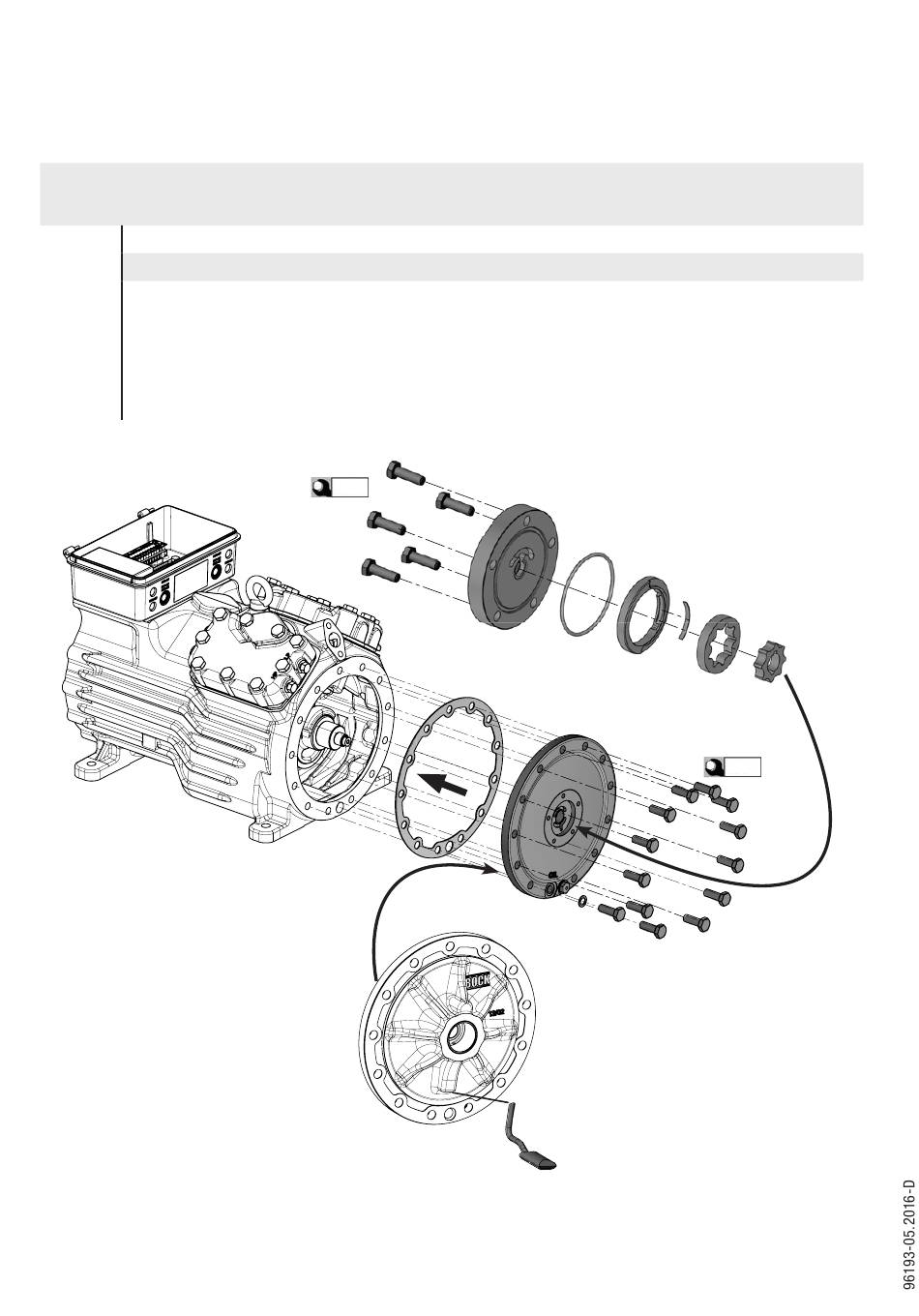

Ölpumpe und Gehäusedeckel montieren
Position in Stücklistenposition: 2110
der Stück-
Werkzeuge: Schraubenschlüssel SW 10, 17
liste
Arbeitsgang
- Die Dichtflächen müssen sauber sein. Dichtungen leicht einölen
480 - Gehäusedeckel festschrauben. Schrauben (M10 x 30) über Kreuz anziehen
2020 - Ölpumpe einbauen. Die O-Ring-Dichtung muss in der Nut liegen
- Gegebenenfalls Ölsumpfheizung montieren
