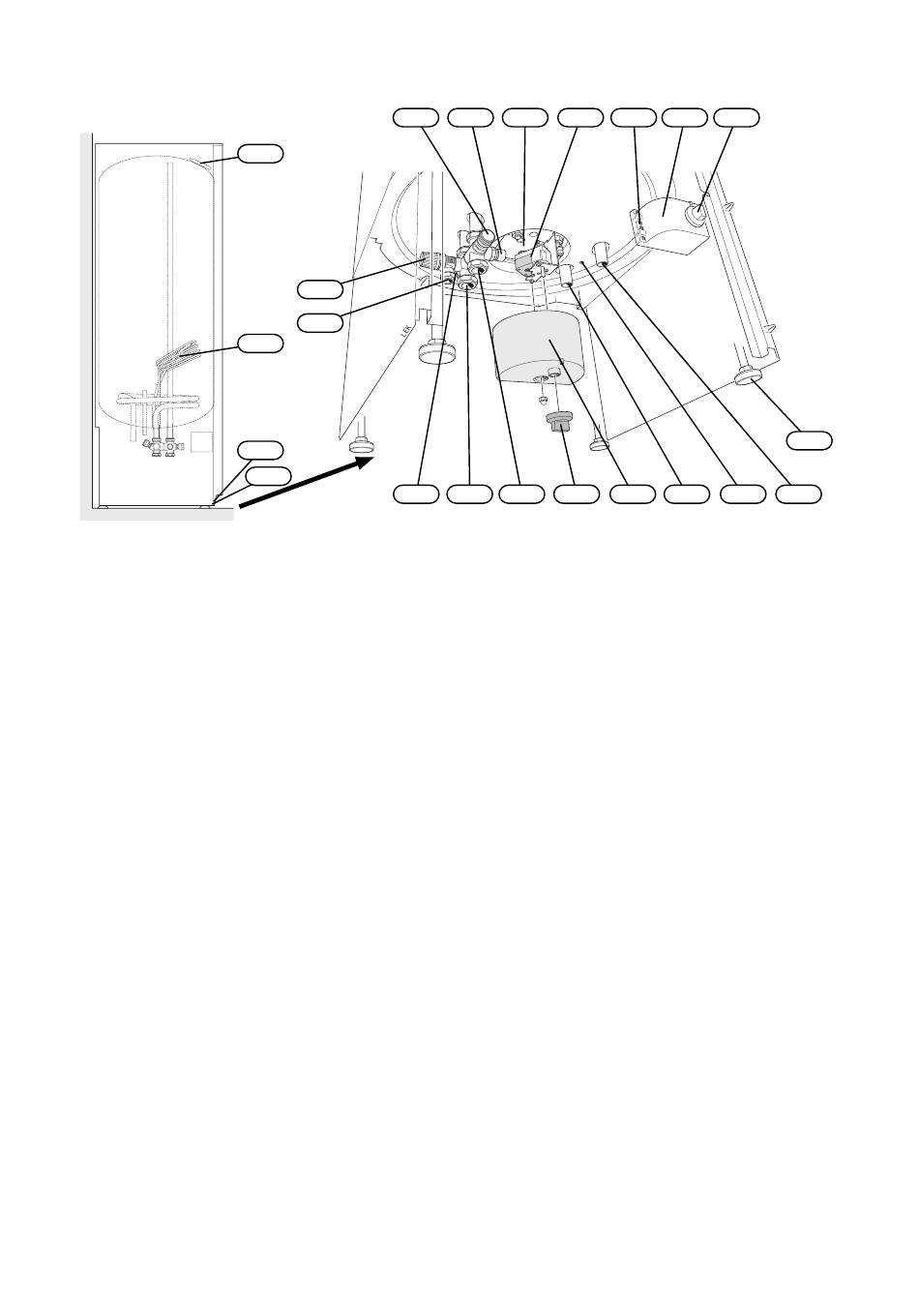

KOMPONENTPLACERING
Röranslutningar
XL3 Anslutning, kallvatten klämringskoppling
Ø22 mm
XL4 Anslutning, varmvatten klämringskoppling
Ø22 mm
XL13 Anslutning, solsystem fram utv.
Ø22 mm
XL14 Anslutning, solsystem retur utv.
Ø22 mm
XL48 Anslutning, säkerhetsventil klämringskoppling
Ø15 mm
VVS-komponenter
FL1 Säkerhetsventil/avtappningsventil
FL6 Vakuumventil
FQ1 Blandningsventil
QM35 Avstängningsventil kallvatten
1 Syns inte på bilden
Beteckningar i komponentplacering enligt standard IEC 81346-1 och 81346-2.
8
FQ1
UA1
FL1
XL48
EB1
PF1
PF3
QM35
1
FL6 EB1 FQ10 X1
XL3 XL4 SF3 QQ4
Elkomponenter
EB1 Elpatron
FQ10 Temperaturbegränsare
QQ3 Kopplingsrum, strömställare
QQ4 Kopplingsrum, temperaturbegränsare
SF1 Strömställare/arbetsbrytare
SF3 Termostatratt
X1 Kopplingsplint, inkommande matning
Övrigt
PF1 Dataskylt (på fotramen bak frontluckan)
PF3 Serienummerskylt (på fotramen bak frontluckan)
UA1 Dykrör för varmvattengivare inv. Ø11 mm (visande)
UA2 Dykrör för solgivare inv. Ø10 mm (styrande) BT54
UL1 Ställbara fötter
QQ3 SF1
UL1
XL13 UA2 XL14
NIBE Compact Sol | SE
