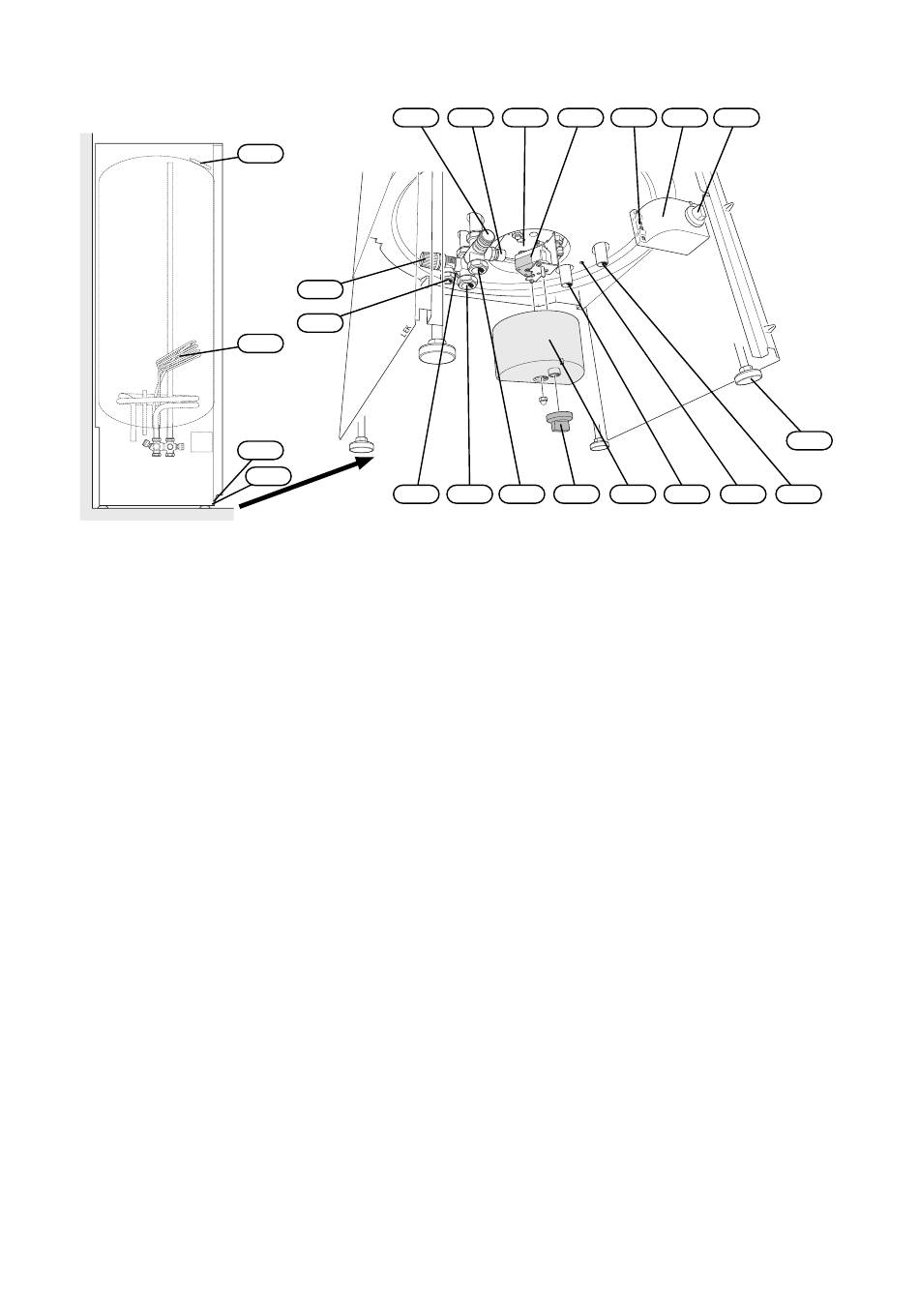

POSITION DER KOMPONENTEN

Rohranschlüsse
XL3 Anschluss, Kaltwasser Klemmringkupplung
Ø22 mm
XL4 Anschluss, Brauchwasser Klemmringkupplung
Ø22 mm
XL13 Anschluss, Solaranlage Vorlauf Außengew.
Ø22 mm
XL14 Anschluss, Solaranlage Rücklauf Außengew.
Ø22 mm
XL48 Anschluss, Sicherheitsventil Klemmringkupplung
Ø15 mm
HLS-Komponenten
FL1 Sicherheitsventil/Entleerungsventil
FL6 Vakuumventil
FQ1 Mischventil
QM35 Absperrventil, Kaltwasser
1 Nicht auf der Abbildung sichtbar.
Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2.
28
FQ1
UA1
FL1
XL48
EB1
PF1
PF3
QM35
1
FL6 EB1 FQ10 X1
XL3 XL4 SF3 QQ4

Elektrische Komponenten

EB1 Heizpatrone
FQ10 Temperaturbegrenzer
QQ3 Anschlusseinheit, Schalter
QQ4 Anschlusseinheit, Sicherheitstemperaturbegren-
zer
SF1 Schalter/Betriebsschalter
SF3 Thermostatregler
X1 Anschlussklemme, Stromversorgung
Sonstiges
PF1 Typenschild (am Fußrahmen hinten auf der Fron-
tabdeckung)
PF3 Seriennummernschild (am Fußrahmen hinten auf
der Frontabdeckung)
UA1 Tauchrohr für Brauchwasserfühler Innengew. Ø11
mm (Anzeige)
UA2 Tauchrohr für Solarfühler Innengew. Ø10 mm
(Steuerung) BT54
UL1 Stellfüße
QQ3 SF1
UL1
XL13 UA2 XL14
