PUTKIASENNUS
YLEISTÄ
Putkiasennukset on tehtävä voimassa olevien määräys-
ten mukaisesti.
Lämminvesivaraajan jalka on reilun kokoinen ja mahdol-
listaa näin piilotetun putkiasennuksen. Putket voidaan
vetää suoraan lattiasta tai katon läpi (takalevyn aukon
kautta). Myös jakoputki voidaan asentaa jalustaan.
Venttiiliryhmää ei saa käyttää ulkoiseen asennukseen,
siirtää ulos tai jakaa. Sekoitusventtiili (FQ1) säädetään
haluttuun lämpimän käyttöveden lämpötilaan. Lämpötilaa
nostetaan kiertämällä sekoitusventtiilin säätöpyörää
vastapäivään. Säätöalue 40 – 65 °C. Käytettäessä muo-
viputkea tai hehkutettua kupariputkea pitää käyttää sisä-
puolista tukiholkkia. Varoventtiilistä johdetaan ylivuoto-
putki viemäriin. Ylivuotoputken pitää olla saman kokoinen
kuin varoventtiilin liitäntä. Ylivuotoputken pitää kaataa
koko matka lattiakaivoon asti vesitaskujen välttämiseksi,
eikä se saa päästä jäätymään. Putken pää pitää jättää
näkyville eikä sitä saa asettaa sähkökomponenttien lähei-
syyteen.
Varmista, että tuleva vesi on puhdasta. Omaa kaivoa
käytettäessä järjestelmään on ehkä asennettava veden-
suodatin.
Jos olet epävarma, ota yhteyttä putkiasentajaan tai katso
voimassa olevat asetukset.

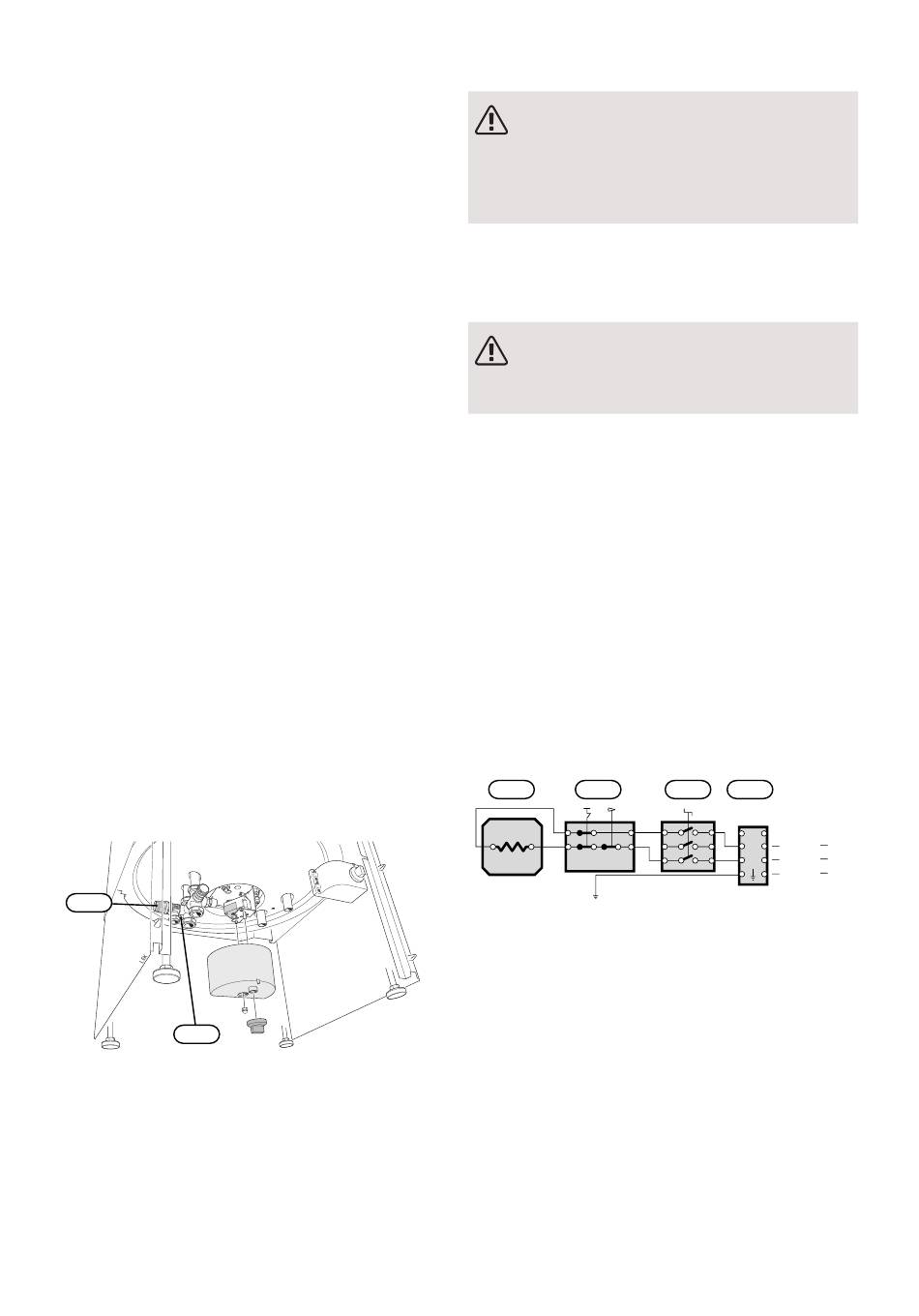

TÄYTTÖ JA ILMAUS
1. Varmista, että varoventtiili (FL1) on suljettu.
Avaa sulkuventtiili (QM35).
2.
Avaa kuumavesihana.
3.
Kun lämminvesihanasta tulevassa vedessä ei ole
4.
enää ilmakuplia, lämminvesivaraaja on täynnä ja ha-
nan voi sulkea.
FL1
QM35
40
SÄHKÖASENNUS
HUOM!
Sähköasennukset ja mahdolliset huollot saa
tehdä vain valtuutetun sähköasentajan valvon-
nassa ja voimassa olevien sähköturvallisuus-
määräysten mukaisesti.
Kytke jännitteensyöttö liitinrimaan (X1). Compact Sol:n
turvakytkin/katkaisin on yhdistetty turvakytkin/katkaisin.
Sen kosketinväli on 3 mm ja se on hyväksytty käytettä-
väksi turvakytkimenä.
HUOM!
Lämminvesivaraajan pitää olla kokonaan täytet-
ty vedellä ennen kuin sähkön voi kytkeä päälle.
1-vaiheasennuksessa lämminvesivaraajan teho on 1 kW
ja 2-vaiheasennuksessa 3 kW.
ANTURI
Ohjaava lämminvesianturi asennetaan anturiputkeen
UA2. Näyttävä lämminvesianturi asennetaan anturiput-
keen UA1.
TERMOSTAATTI
Parhaiden käyttöolosuhteiden varmistamiseksi ja baktee-
rikasvun estämiseksi asetukseksi suositellaan 60 °C.
Lämpötila säädetään termostaatin säätöpyörällä (SF3).
Compact Sol:ssa on termostaatti, jonka lämpötilaksi
voidaan asettaa 60°C ja 80°C.
SÄHKÖKYTKENTÄKAAVIO
1-vaihe 1 kW/2-vaihe 3 kW
6
EB1
3 kW
6
6 kW
5
FQ10 SF1 2 X1
1 A P3 5
2
B P1 2
P2 4
2
5
32
31 P3 5
21 22 P1 2
11 12
P2 4
P3 5
P1 2
Läge 3 kW
P2 4
P3 5
P1 2
Läge 6 kW
P2 4
NIBE Compact Sol | FI
1
L3
N
L2
L2
L1
L1
L1
PE
PE
400 V~ 230 V~ 230 V~
400 V~
1-fas
2-fas
2-vaihe 1-vaihe
1
L3
L3
L2
L2
L1
L1
PE
400 V~
3-fas
