Sicherheitsventil (Bauseitig); Dichtheit Prüfen; Warmwassertemperaturfühler Montieren - Buderus Logalux HT Montage- Und Wartungsanleitung

6 Warmwasserspeicher montieren

6.2.1 Sicherheitsventil (bauseitig)

Hinweisschild mit folgender Beschriftung am Sicher-
heitsventil anbringen:
„Ausblaseleitung nicht verschließen. Während der
Beheizung kann aus Sicherheitsgründen Wasser
austreten."
Querschnitt der Ausblaseleitung so auslegen, dass
er mindestens dem Austrittsquerschnitt des Sicher-
heitsventils entspricht (Tab. 4).
Betriebsbereitschaft des Sicherheitsventils von Zeit
zu Zeit durch Anlüften prüfen.
6.2.2 Dichtheit prüfen
Alle Anschlüsse und die Magnesiumanode auf Dicht-
heit prüfen.
Alle Leitungen und Anschlüsse müssen spannungs-
frei montiert sein.
6.3 Warmwassertemperaturfühler
montieren
Montieren Sie einen Warmwassertemperaturfühler zur
Messung und Überwachung der Warmwassertempera-
tur am Warmwasserspeicher aus dem Lieferumfang des
Speicher-Anschluss-Sets (Zubehör). Hierfür ist die
Messstelle MW vorgesehen (Abb. 2, Seite 7).
Die elektrische Installation des Warmwassertemperatur-
fühlers entnehmen Sie bitte den Unterlagen, die dem
Regelgerät bzw. Heizkessel beigefügt sind.
Fühler (Abb. 12, Pos. 2) und Fühlerleitung in Führ-
draht (Abb. 12, Pos. 1) einhängen.
Fühlerleitung mit Führdraht bis zum Anschlag in die
Tauchhülse (Abb. 12, Pos. 3) einschieben.
Fühlerleitung zum Heizkessel bzw. Regelgerät füh-
ren, dabei ggf. Zugentlastung herstellen. Die Leitung
darf keine heißen Kesselteile berühren.
ANWENDERHINWEIS
Den elektrischen Anschluss des Tempera-
turfühlers entnehmen Sie bitte dem mitge-
lieferten Schaltplan.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
14 Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux HT/HC/H110 W • Ausgabe 05/2004
Anschlussdurch- Nenninhalt des
messer Wasserraumes
mindestens
DN 15
Tab. 4 Dimensionierung der Ausblaseleitung nach
DIN 4753

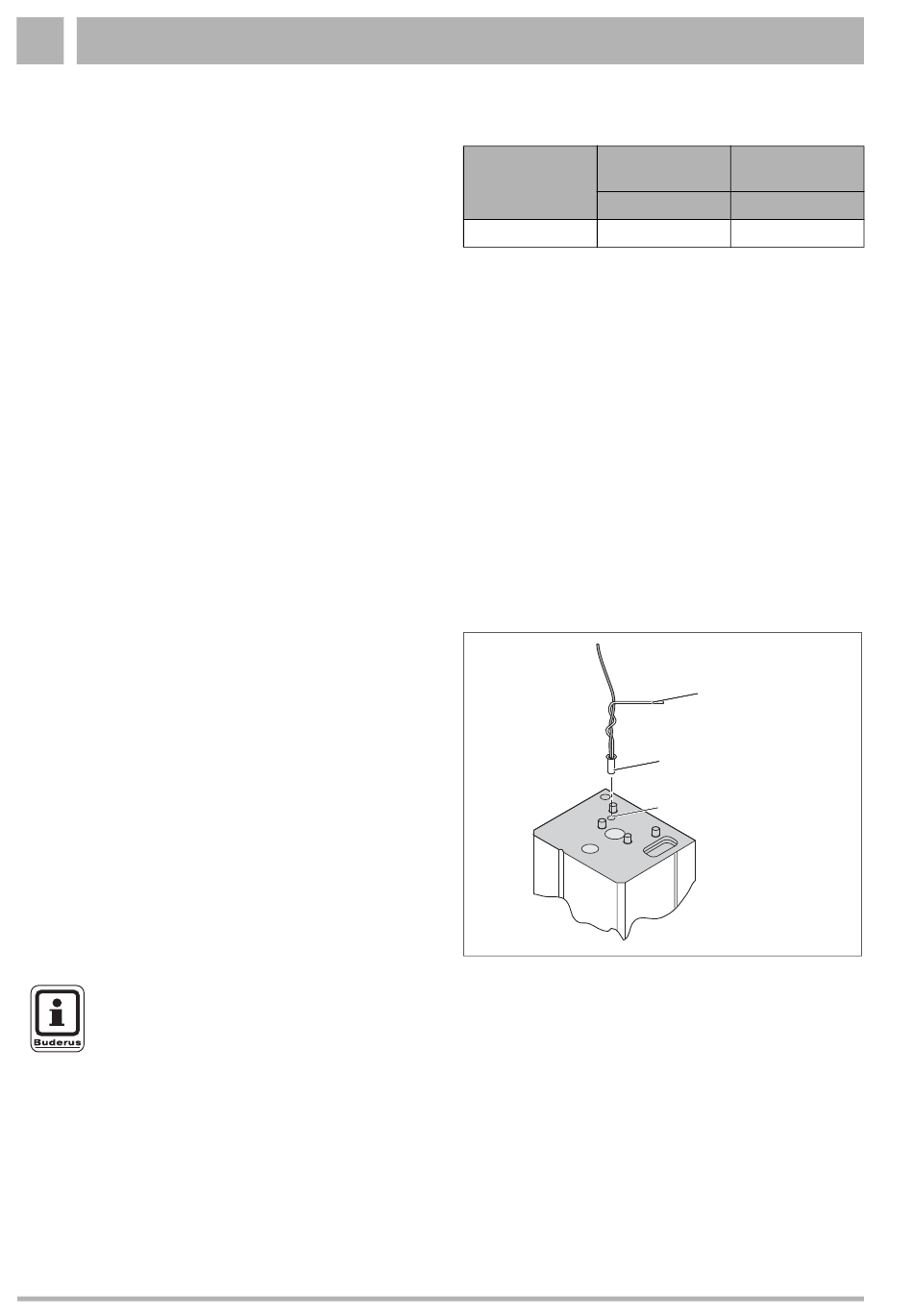

Abb. 12 Warmwassertemperaturfühler montieren
Pos. 1: Führdraht
Pos. 2: Fühler
Pos. 3: Tauchhülse
