6 Warmwasserspeicher montieren
6.1.3 Auf dem Boden stehend, unter den
Heizkessel montieren (Anschluss oben)
Der Boden muss eben und tragfähig sein.
Wenn Sie einen Entleerungshahn (Zubehör) anbringen
möchten, müssen sie den Entleerungsstopfen unten
entfernen.
Fußschrauben (Zubehör) anschrauben und
Warmwasserspeicher ausrichten
Die Fußschrauben sind als Zubehör erhältlich.
Deckelpolster (Abb. 9, Pos. 1) auf den Boden legen.
Warmwasserspeicher über die Kante der Bodenpa-
lette vorsichtig auf das Deckelpolster legen.
Öffnungen für die Fußschrauben mit einem Schrau-
bendreher ausbrechen.
Die drei mitgelieferten Fußschrauben (Abb. 9,
Pos. 2) bis auf 15 – 25 mm eindrehen.
Warmwasserspeicher aufstellen und durch Drehen
der Fußschrauben senkrecht ausrichten.
Tauchrohr montieren
Kurzes Tauchrohr von oben in AW eindrücken
(Abb. 10, Pos. 1).
Langes Tauchrohr von oben in EK eindrücken
(Abb. 10, Pos. 2).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
12 Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux HT/HC/H110 W • Ausgabe 05/2004
C
2

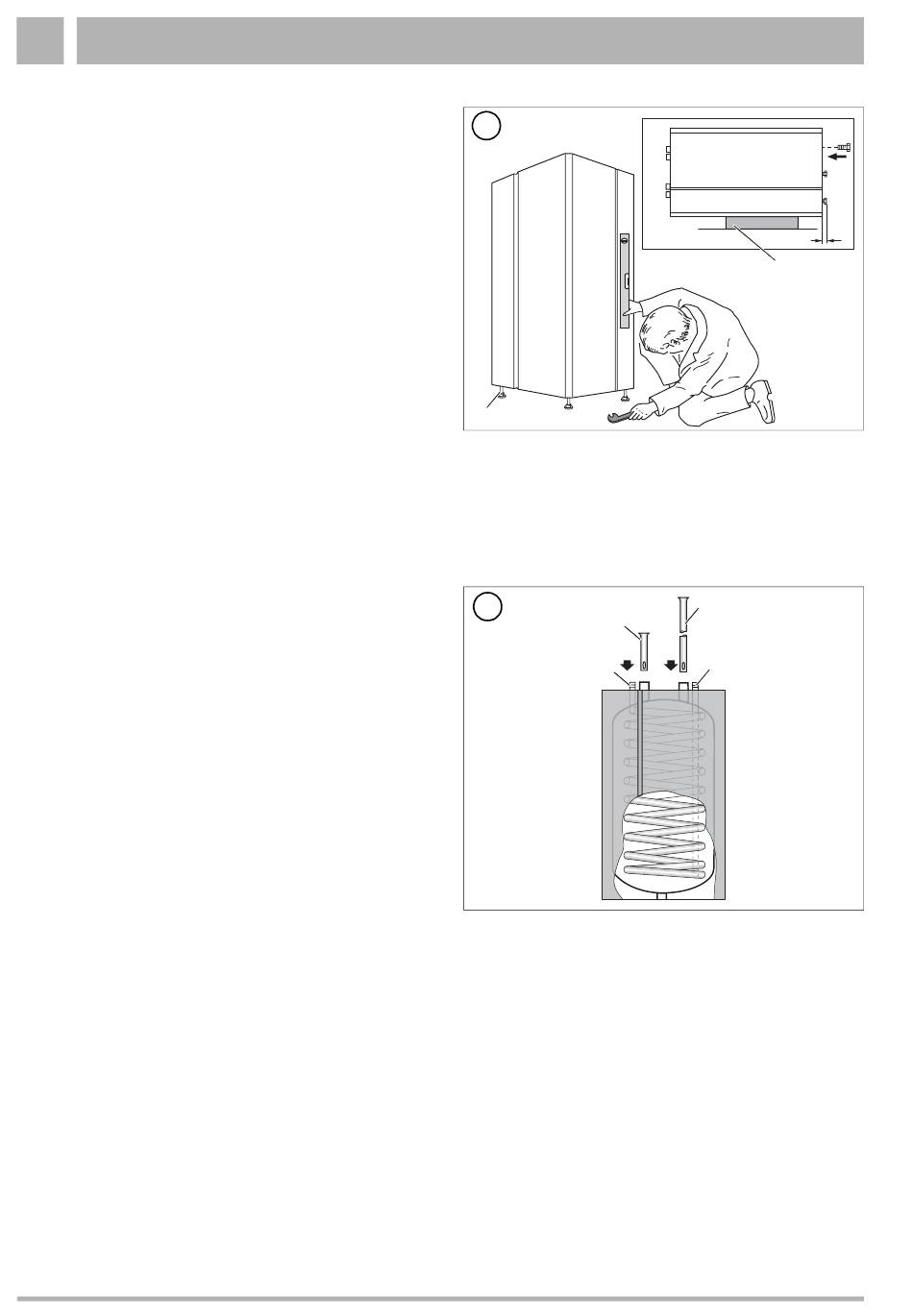

Abb. 9 Fußschrauben (Zubehör) anschrauben
Pos. 1: Deckelpolster
Pos. 2: Fußschraube
C
1
4
Abb. 10 Tauchrohr montieren (Anschluss oben)
Pos. 1: Austritt Warmwasser (AW)
Pos. 2: Eintritt Kaltwasser (EK)
Pos. 3: Rücklauf Speicher (RS)
Pos. 4: Vorlauf Speicher (VS)
