Warmwasserspeicher montieren
6.2
Trinkwasserleitungen installieren
Beachten Sie die folgenden Hinweise für das Anschlie-
ßen des Warmwasserspeichers an das Rohrnetz. Diese
Hinweise sind wichtig für einen störungsfreien Betrieb.
GESUNDHEITSGEFAHR
Durch unsauber durchgeführte Montage-
arbeiten kann das Trinkwasser ver-
WARNUNG!
schmutzt werden.
Montieren Sie den Warmwasserspei-
cher hygienisch einwandfrei nach dem
Stand der Technik.
Spülen Sie den Warmwasserspeicher
einschließlich der Rohrleitungen mit
Trinkwasser gründlich durch.
ANWENDERHINWEIS
Für den wasser- und heizungsseitigen An-
schluss sind Kessel-Speicher-Verbin-
dungsleitungen als Zubehör erhältlich, die
Ihnen die Installation erleichtern.
ANLAGENSCHADEN
durch undichte Anschlüsse.
VORSICHT!
Installieren Sie die Anschlussleitungen
spannungsfrei.
Achten Sie darauf, dass flexible
Schläuche nicht geknickt oder verdreht
werden.
Trinkwasserleitungen gemäß den landesspezifi-
schen Normen und Richtlinien installieren und aus-
rüsten. In Deutschland müssen Sie den
Warmwasserspeicher nach DIN 1988 und DIN 4753
installieren.
Keine Bogenstücke in die Entleerungsleitung einbau-
en, um das Entschlammen zu gewährleisten.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux HT/HC/H110 W • Ausgabe 05/2004
4
1
10

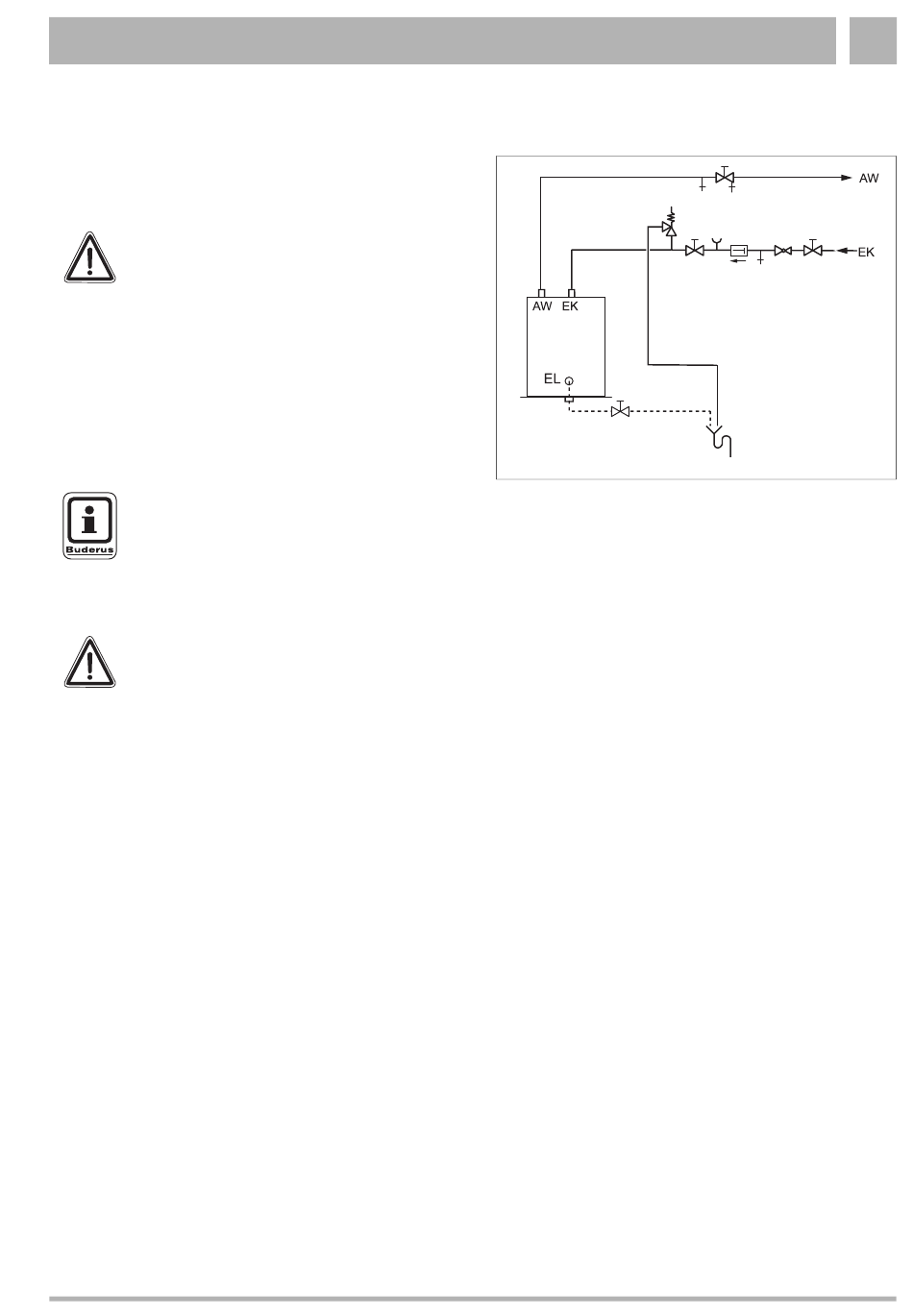

Abb. 11 Installation nach DIN 1988 (Prinzipabbildung)
Pos. 1: Speicherbehälter
Pos. 2: Be- und Entlüftungsventil
Pos. 3: Absperrventil mit Entleerventil
Pos. 4: Sicherheitsventil
Pos. 5: Absperrventil
Pos. 6: Druckminderventil (bei Bedarf)
Pos. 7: Prüfventil
Pos. 8: Rückflussverhinderer
Pos. 9: Manometeranschlussstutzen
(ab 1000 l Inhalt Vorschrift)
Pos. 10: Entleerungshahn (Zubehör)
AW:
Austritt Warmwasser
EK:
Eintritt Kaltwasser
EL:
Entleerungshahn
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3
2
9
8
5
6
5
7
6
13
