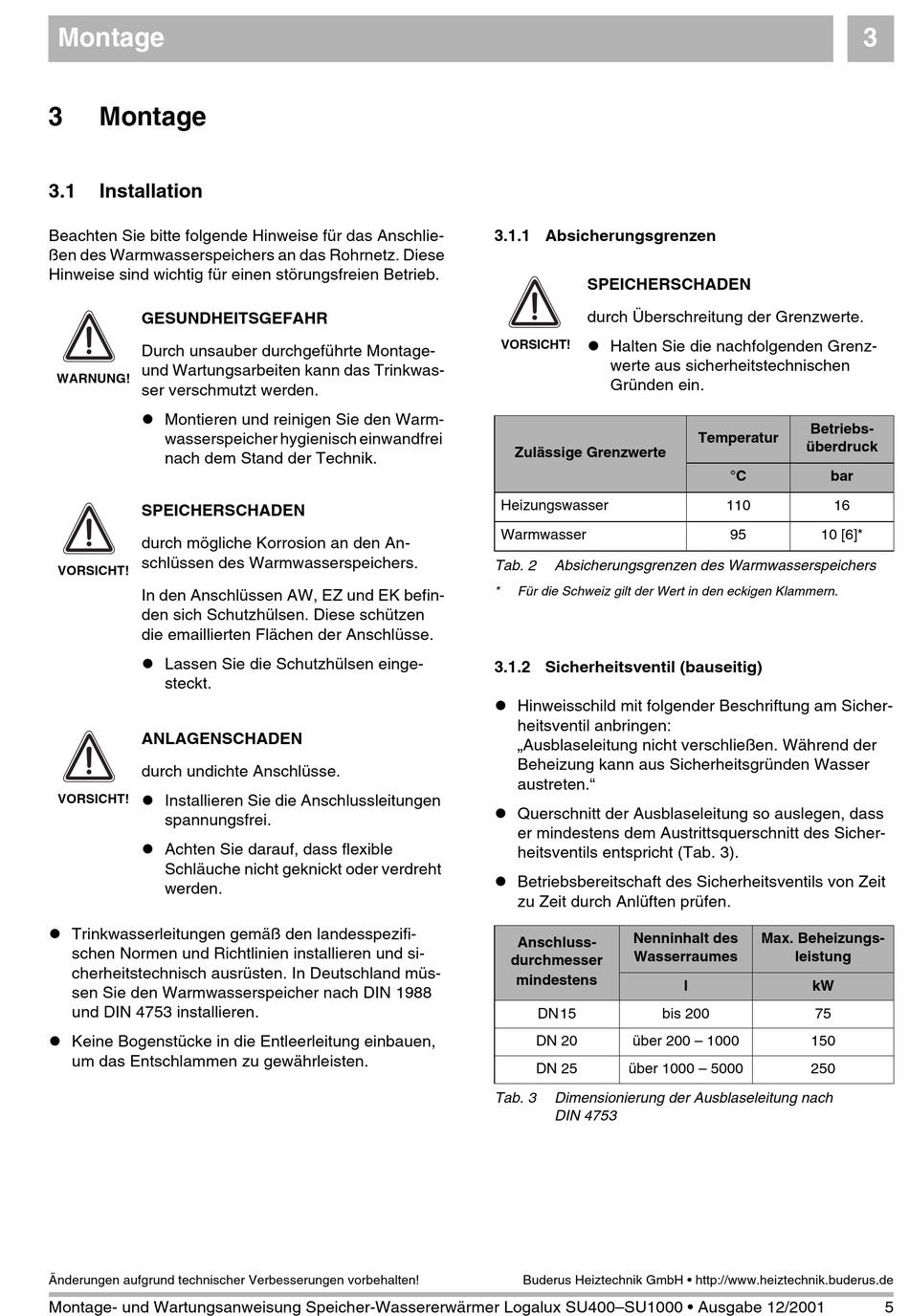

Montage
3.1
Installation
Beachten Sie bitte folgende Hinweise für das Anschlie-
ßen des Warmwasserspeichers an das Rohrnetz. Diese
Hinweise sind wichtig für einen störungsfreien Betrieb.
GESUNDHEITSGEFAHR
Durch unsauber durchgeführte Montage-
und Wartungsarbeiten kann das Trinkwas-
WARNUNG!
ser verschmutzt werden.
! Montieren und reinigen Sie den Warm-
wasserspeicher hygienisch einwandfrei
nach dem Stand der Technik.
SPEICHERSCHADEN
durch mögliche Korrosion an den An-
schlüssen des Warmwasserspeichers.
VORSICHT!
In den Anschlüssen AW, EZ und EK befin-
den sich Schutzhülsen. Diese schützen
die emaillierten Flächen der Anschlüsse.
! Lassen Sie die Schutzhülsen einge-
steckt.
ANLAGENSCHADEN
durch undichte Anschlüsse.
! Installieren Sie die Anschlussleitungen
VORSICHT!
spannungsfrei.
! Achten Sie darauf, dass flexible
Schläuche nicht geknickt oder verdreht
werden.
! Trinkwasserleitungen gemäß den landesspezifi-
schen Normen und Richtlinien installieren und si-
cherheitstechnisch ausrüsten. In Deutschland müs-
sen Sie den Warmwasserspeicher nach DIN 1988
und DIN 4753 installieren.
! Keine Bogenstücke in die Entleerleitung einbauen,
um das Entschlammen zu gewährleisten.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux SU400–SU1000 • Ausgabe 12/2001
3.1.1 Absicherungsgrenzen
SPEICHERSCHADEN
durch Überschreitung der Grenzwerte.
! Halten Sie die nachfolgenden Grenz-
VORSICHT!
werte aus sicherheitstechnischen
Gründen ein.
Zulässige Grenzwerte
Heizungswasser
Warmwasser
Tab. 2
Absicherungsgrenzen des Warmwasserspeichers
*
Für die Schweiz gilt der Wert in den eckigen Klammern.
3.1.2 Sicherheitsventil (bauseitig)
! Hinweisschild mit folgender Beschriftung am Sicher-
heitsventil anbringen:
„Ausblaseleitung nicht verschließen. Während der
Beheizung kann aus Sicherheitsgründen Wasser
austreten."
! Querschnitt der Ausblaseleitung so auslegen, dass
er mindestens dem Austrittsquerschnitt des Sicher-
heitsventils entspricht (Tab. 3).
! Betriebsbereitschaft des Sicherheitsventils von Zeit
zu Zeit durch Anlüften prüfen.
Nenninhalt des
Anschluss-
Wasserraumes
durchmesser
mindestens
DN15
bis 200
DN 20
über 200 – 1000
DN 25
über 1000 – 5000
Tab. 3
Dimensionierung der Ausblaseleitung nach
DIN 4753
