i) Starten des Quadrocopters
Nehmen Sie wie zuvor beschrieben den Quadrocopter und anschließend den Fernsteuersender in Betrieb. Die LEDs
am Quadrocopter und am Sender müssen dauerhaft leuchten.
Um die Propeller am Quadrocopter zu starten, stehen Ihnen drei unterschiedliche Methoden zur Verfügung.
Methode 1:

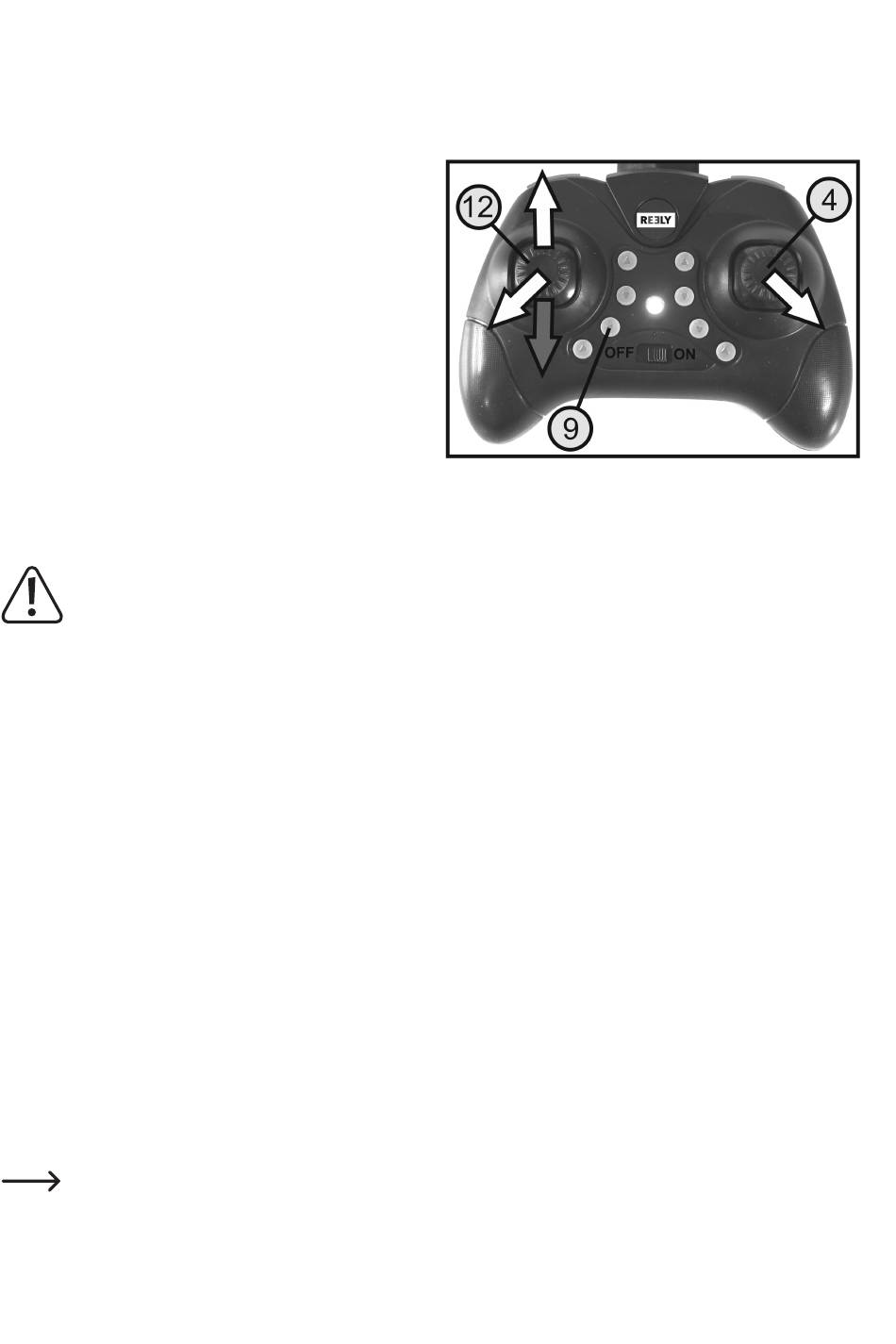

Bewegen Sie den linken Steuerknüppel (siehe auch Bild 1,
Pos. 12) kurz ganz nach vorne und führen sie ihn anschlie-
ßend zurück in die Mittelstellung. Die Propeller laufen an
und drehen sich mit geringer Drehzahl.
Methode 2:
Bewegen Sie den linken Steuerknüppel in die linke untere
Ecke und den rechten Steuerknüppel (siehe auch Bild 1,
Pos. 4) in die rechte untere Ecke. Halten Sie die beiden
Knüppel in dieser Position fest, bis die Propeller anlaufen
und sich mit geringer Drehzahl drehen. Führen Sie danach
die Steuerknüppel zurück in die Mittelstellung.
Methode 3:
Betätigen sie kurz die Drucktaste für die Start- und Lande-Funktion (siehe Bild 1, Pos. 9).
Wichtiger Hinweis:
Um die Propeller nach dem Anlaufen wieder zu stoppen, muss der linke Steuerknüppel in die unterste
Stellung bewegt und solange gehalten werden, bis die Propeller stehen (siehe dunklen Pfeil in Bild 14).
Alternativ dazu kann der linke Steuerknüppel wieder in die linke untere Ecke und der rechte Steuerknüppel in die
rechte untere Ecke bewegt werden, bis die Motoren stehen. Führen Sie danach die Steuerknüppel unverzüglich in die
Mittelstellung zurück, da sonst die Propeller erneut anlaufen.
Im Notfall kann auch die Drucktaste für die Motor Not Aus-Funktion (siehe Bild 1, Pos. 10) genutzt werden, um die
Motoren abzuschalten.
Manueller Start:
Wenn sich die Propeller mit geringer Drehzahl drehen, bewegen Sie den linken Steuerknüppel gefühlvoll nach vorne.
Der Quadrocopter wird die Propellerdrehzahlen deutlich erhöhen und abheben.
Mit dem rechten Steuerknüppel können Sie ein eventuelles Abdriften nach vorne oder hinten bzw. zur Seite leicht
korrigieren. Ist die gewünschte Flughöhe erreicht, bewegen Sie den linken Steuerknüppel zurück in die Mittelstellung.
Der Quadrocopter geht in den Schwebeflug in gleichbleibender Höhe über.
Mit Hilfe der beiden Steuerknüppel können die Flughöhe und die Flugrichtung individuell gesteuert werden.
Automatischer Start:
Wenn sich die Propeller mit geringer Drehzahl drehen, betätigen Sie kurz die Drucktaste für die Start- und Lande-
Funktion (siehe Bild 1, Pos. 9). Die Propeller erhöhen die Drehzahl und der Quadrocopter hebt zügig ab. Er steigt
selbsttätig auf ca. 1,8 m Höhe und geht anschließend automatisch in den Schwebeflug über.
Mit Hilfe der beiden Steuerknüppel können die Flughöhe und die Flugrichtung individuell gesteuert werden.
Der Quadrocopter ist mit einer automatischen Höhenstabilisierung ausgestattet. Diese Stabilisierung
nimmt den Luftdruck als Referenz für die aktuelle Flughöhe. Da sich die Messwerte bei minimaler Hö-
henänderung nur geringfügig ändern, lassen sich leichte Schwankungen in der Flughöhe nicht vermeiden.
Bild 14
21
