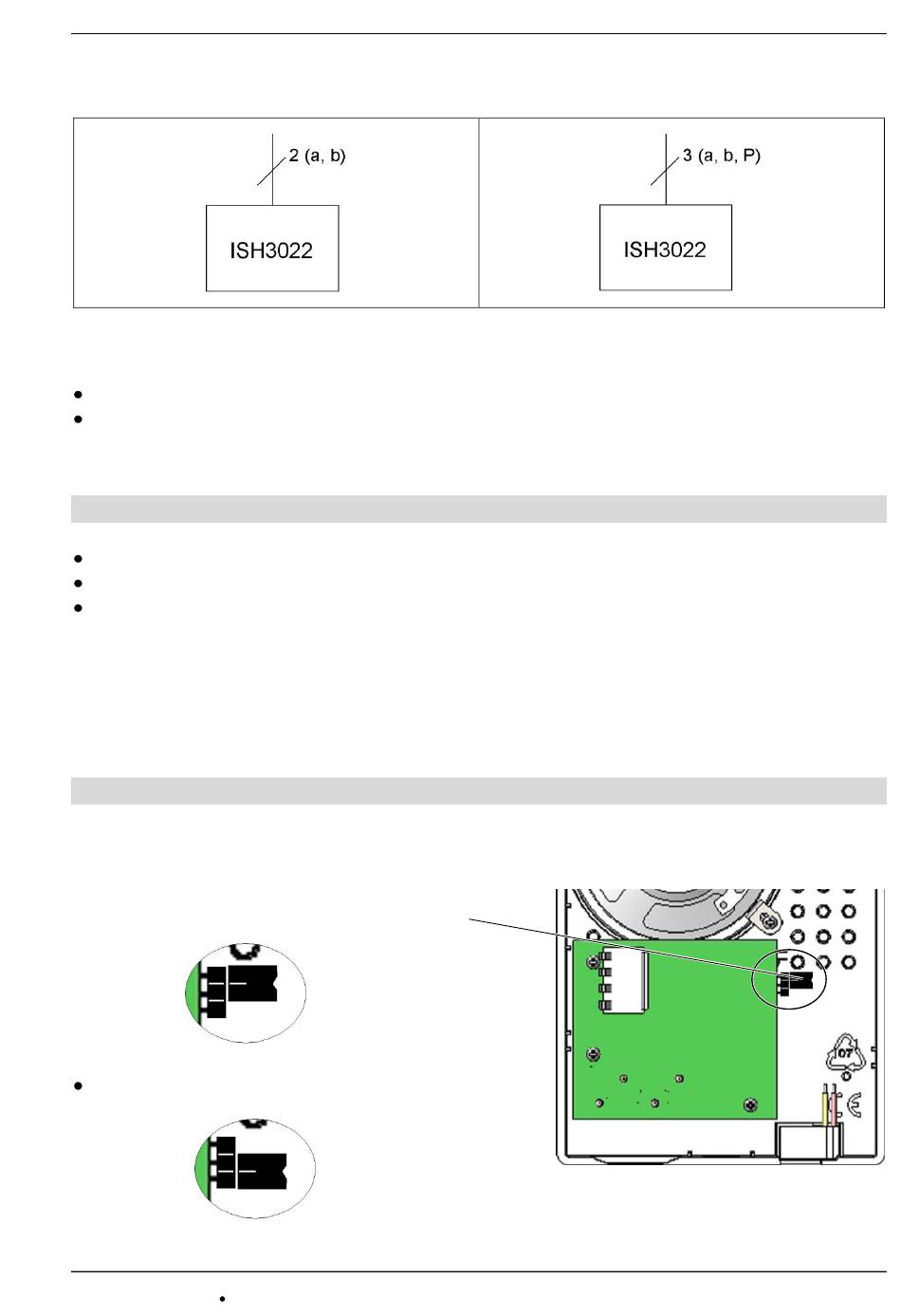

Anschlussplan 2-Drahttechnik
Hinweis zum Ersetzen eines ISH1030 oder TTS1 durch ein ISH3022
Der Etagentaster ist immer an die a-Ader anzuklemmen.
Bei Parallelschaltung müssen beide Telefone durch ISH3022 ausgetauscht werden.
Installieren Sie die Geräte der Anlage spannungslos und vollständig.
Prüfen Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss.
Schalten Sie die Netzspannung ein.
Hinweis:
Funktioniert der Etagentaster nicht, prüfen Sie, ob er an der a-Ader des Versorgungs- und
Steuergerätes angeschlossen ist.
2-Draht/3-Drahtbetrieb
Die Steckbrücke J1 ist im Lieferzustand für den 2-
Drahtbetrieb eingerichtet.
Stecken Sie die Steckbrücke J1 auf die beiden
unteren Kontakte für den 3-Drahtbetrieb.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
Mail: hotline@tcsag.de
9
Inbetriebnahme
Einstellungen
J1
2-Drahtbetrieb (Lieferzustand)
3-Drahtbetrieb
Anschlussplan 3-Drahttechnik
Technische Änderungen vorbehalten.
PI_ISH3022.doc 1A
