PORTUGUÊS

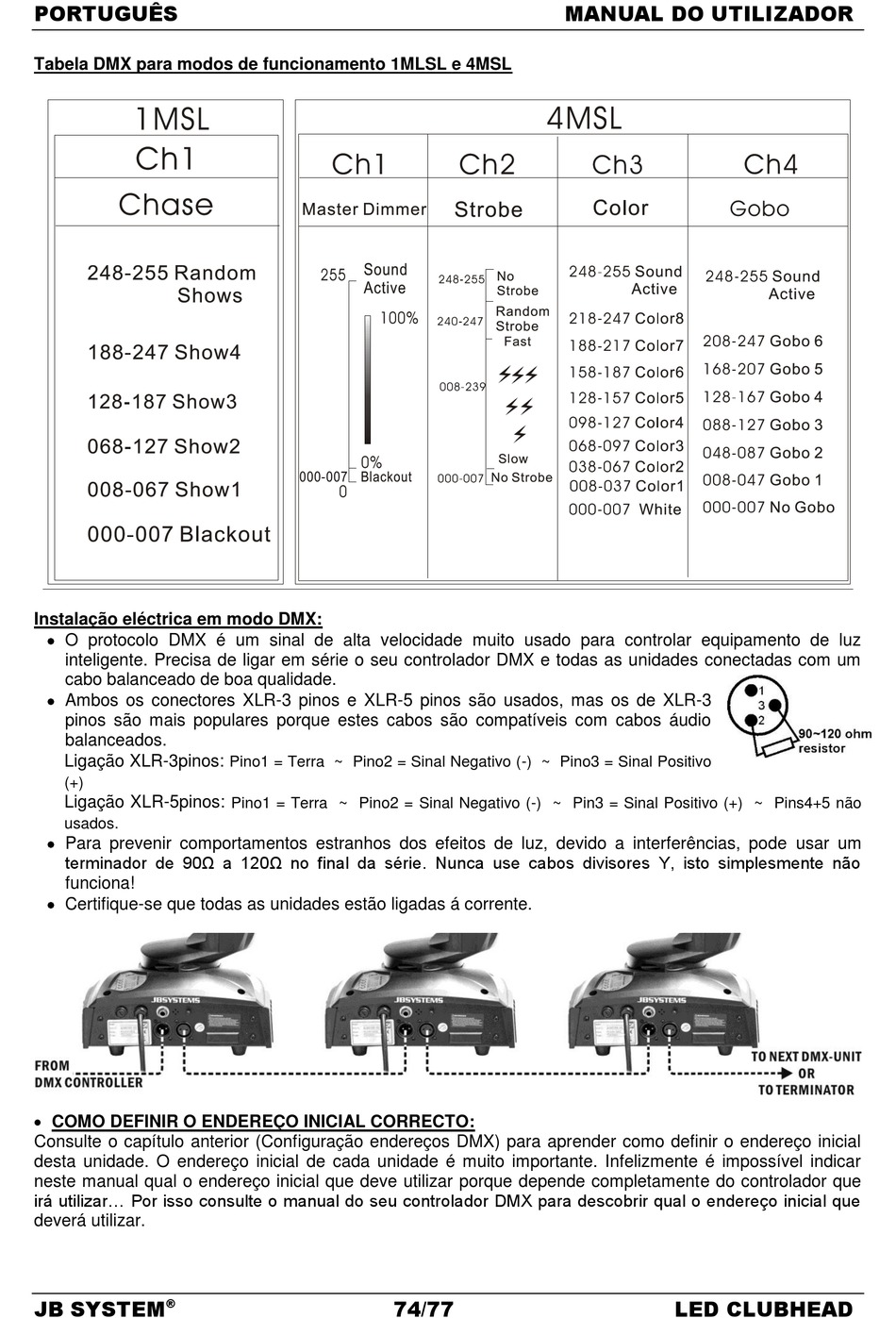

Tabela DMX para modos de funcionamento 1MLSL e 4MSL
Instalação eléctrica em modo DMX:
 O protocolo DMX é um sinal de alta velocidade muito usado para controlar equipamento de luz
inteligente. Precisa de ligar em série o seu controlador DMX e todas as unidades conectadas com um
cabo balanceado de boa qualidade.
 Ambos os conectores XLR-3 pinos e XLR-5 pinos são usados, mas os de XLR-3
pinos são mais populares porque estes cabos são compatíveis com cabos áudio
balanceados.
Ligação XLR-3pinos:
(+)
Ligação XLR-5pinos:
usados.
 Para prevenir comportamentos estranhos dos efeitos de luz, devido a interferências, pode usar um
terminador de 90Ω a 120Ω no final da série. Nunca use cabos divisores Y, isto simplesmente não
funciona!
 Certifique-se que todas as unidades estão ligadas á corrente.
 COMO DEFINIR O ENDEREÇO INICIAL CORRECTO:
Consulte o capítulo anterior (Configuração endereços DMX) para aprender como definir o endereço inicial
desta unidade. O endereço inicial de cada unidade é muito importante. Infelizmente é impossível indicar
neste manual qual o endereço inicial que deve utilizar porque depende completamente do controlador que
irá utilizar... Por isso consulte o manual do seu controlador DMX para descobrir qual o endereço inicial que
deverá utilizar.
JB SYSTEM
®
Pino1 = Terra ~ Pino2 = Sinal Negativo (-) ~ Pino3 = Sinal Positivo
Pino1 = Terra ~ Pino2 = Sinal Negativo (-) ~ Pin3 = Sinal Positivo (+) ~ Pins4+5 não
74/77
MANUAL DO UTILIZADOR
LED CLUBHEAD
