FRANÇAIS
COMMENT REGLER L'APPAREIL

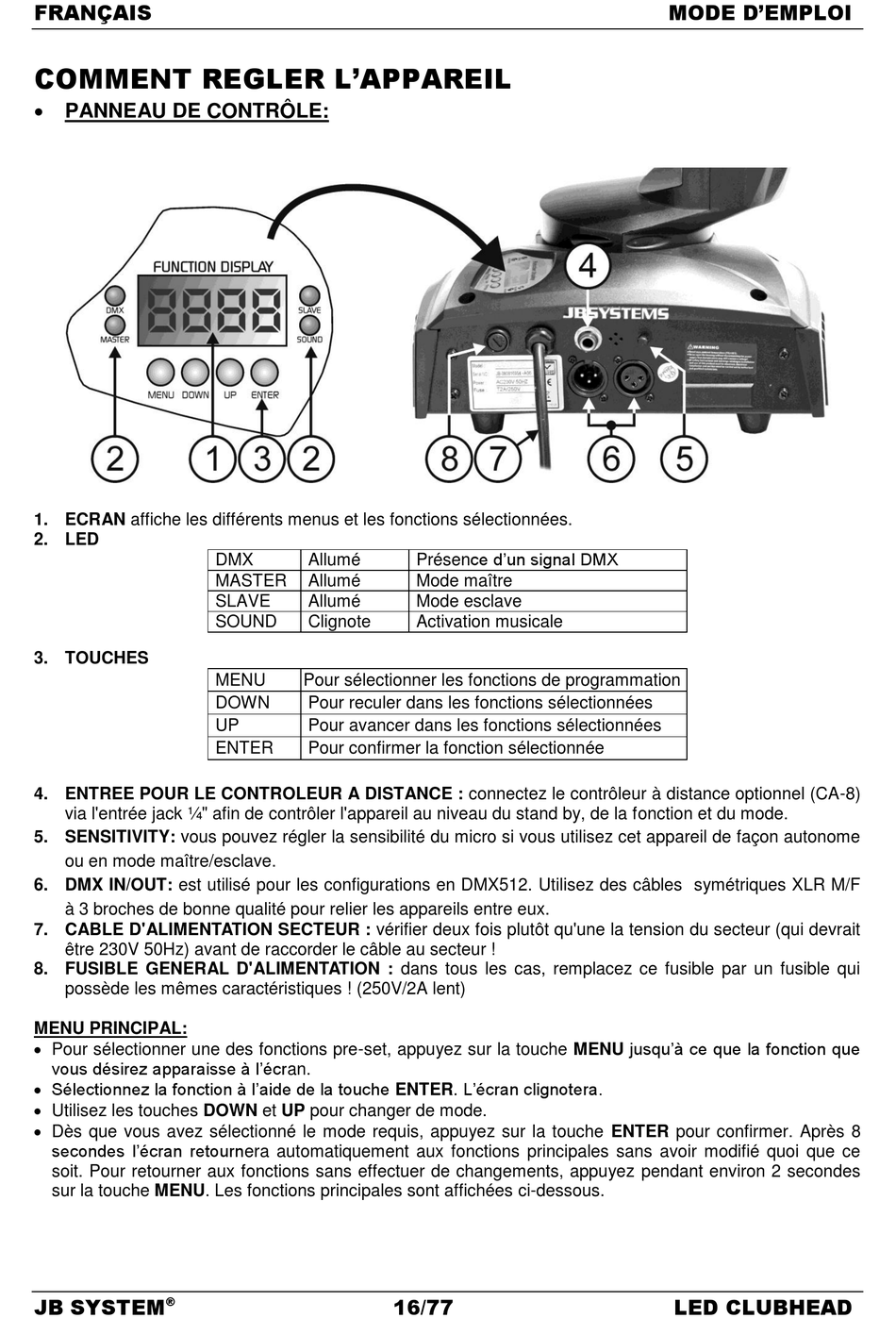

 PANNEAU DE CONTRÔLE:
1. ECRAN affiche les différents menus et les fonctions sélectionnées.
2. LED
3. TOUCHES
4. ENTREE POUR LE CONTROLEUR A DISTANCE : connectez le contrôleur à distance optionnel (CA-8)
via l'entrée jack ¼" afin de contrôler l'appareil au niveau du stand by, de la fonction et du mode.
5. SENSITIVITY: vous pouvez régler la sensibilité du micro si vous utilisez cet appareil de façon autonome
ou en mode maître/esclave.
6. DMX IN/OUT: est utilisé pour les configurations en DMX512. Utilisez des câbles symétriques XLR M/F
à 3 broches de bonne qualité pour relier les appareils entre eux.
7. CABLE D'ALIMENTATION SECTEUR : vérifier deux fois plutôt qu'une la tension du secteur (qui devrait
être 230V 50Hz) avant de raccorder le câble au secteur !
8. FUSIBLE GENERAL D'ALIMENTATION : dans tous les cas, remplacez ce fusible par un fusible qui
possède les mêmes caractéristiques ! (250V/2A lent)
MENU PRINCIPAL:
 Pour sélectionner une des fonctions pre-set, appuyez sur la touche MENU jusqu'à ce que la fonction que
vous désirez apparaisse à l'écran.
 Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera.
 Utilisez les touches DOWN et UP pour changer de mode.
 Dès que vous avez sélectionné le mode requis, appuyez sur la touche ENTER pour confirmer. Après 8
secondes l'écran retournera automatiquement aux fonctions principales sans avoir modifié quoi que ce
soit. Pour retourner aux fonctions sans effectuer de changements, appuyez pendant environ 2 secondes
sur la touche MENU. Les fonctions principales sont affichées ci-dessous.
JB SYSTEM
®
DMX Allumé
MASTER Allumé
SLAVE Allumé
SOUND Clignote
MENU Pour sélectionner les fonctions de programmation
DOWN Pour reculer dans les fonctions sélectionnées
UP Pour avancer dans les fonctions sélectionnées
ENTER Pour confirmer la fonction sélectionnée
Présence d'un signal DMX
Mode maître
Mode esclave
Activation musicale
