DEUTSCH

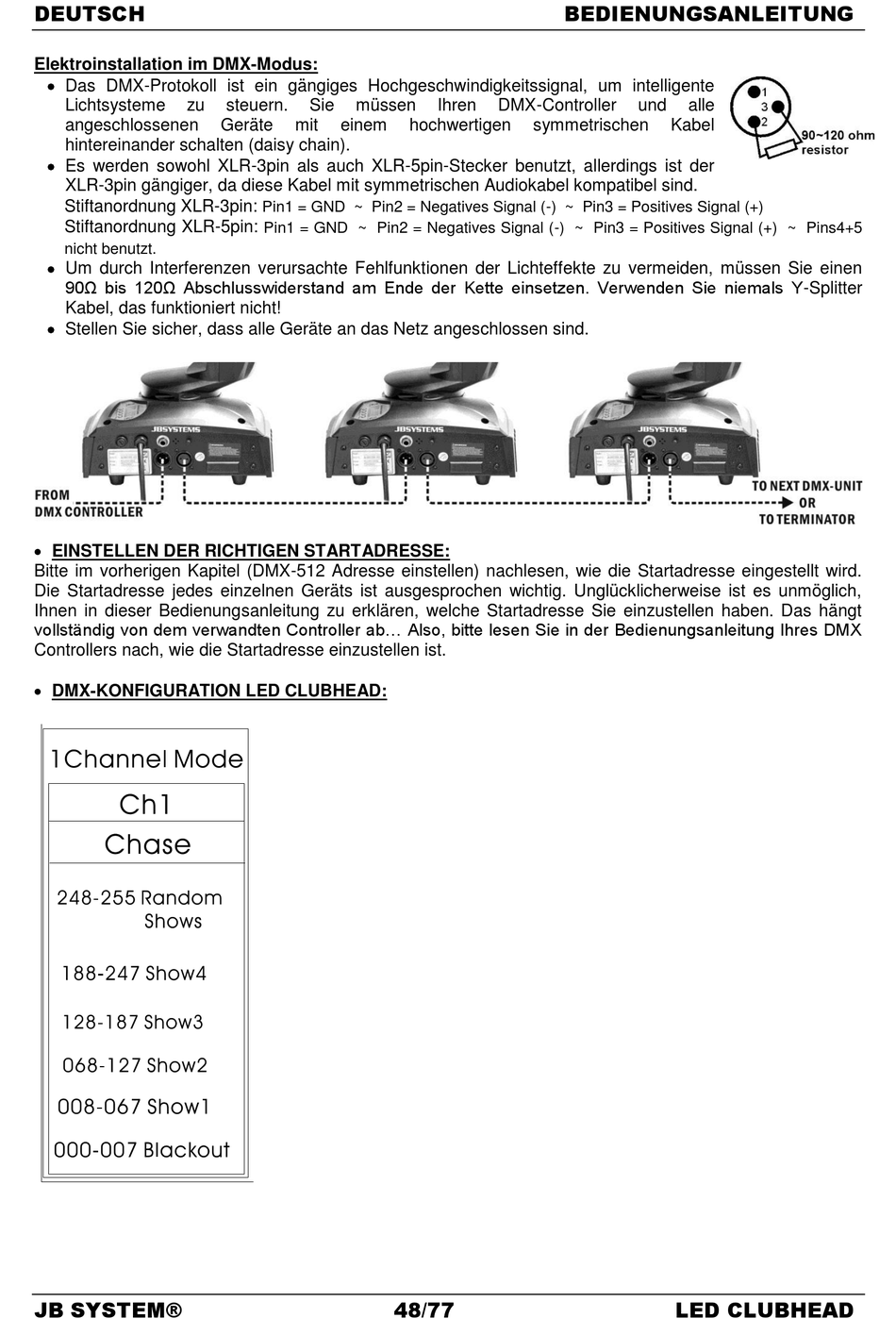

Elektroinstallation im DMX-Modus:
Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente
Lichtsysteme
zu
angeschlossenen
hintereinander schalten (daisy chain).
Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der
XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.
Stiftanordnung XLR-3pin:
Stiftanordnung XLR-5pin:
nicht benutzt.
Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie einen
90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwenden Sie niemals Y-Splitter
Kabel, das funktioniert nicht!
Stellen Sie sicher, dass alle Geräte an das Netz angeschlossen sind.
EINSTELLEN DER RICHTIGEN STARTADRESSE:
Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird.
Die Startadresse jedes einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unmöglich,
Ihnen in dieser Bedienungsanleitung zu erklären, welche Startadresse Sie einzustellen haben. Das hängt
vollständig von dem verwandten Controller ab... Also, bitte lesen Sie in der Bedienungsanleitung Ihres DMX
Controllers nach, wie die Startadresse einzustellen ist.
DMX-KONFIGURATION LED CLUBHEAD:
JB SYSTEM®
steuern.
Sie
müssen
Geräte
mit
einem
Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)
Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5
Ihren
DMX-Controller
hochwertigen
symmetrischen
48/77
BEDIENUNGSANLEITUNG
und
alle
Kabel
LED CLUBHEAD
