Inhaltszusammenfassung für JB Systems COB-4BAR

  • Seite 3: Vor Gebrauch

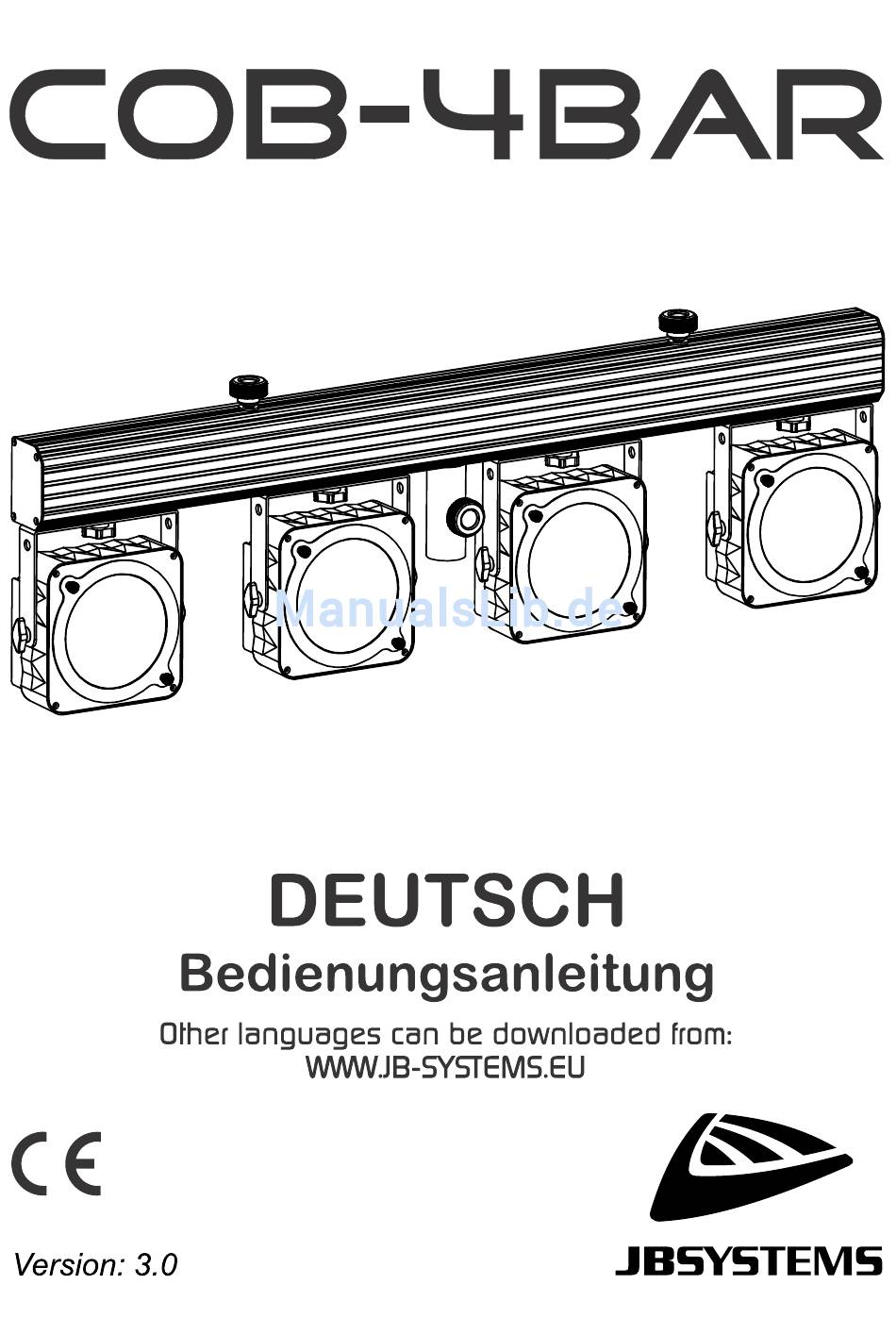

    BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG ® Vielen Dank, dass Sie sich für dieses Produkt von JB SYSTEMS entschieden haben. Bitte lesen Sie diese Bedienungshinweise vor der Inbetriebnahme sorgfältig durch, um alle Möglichkeiten des Geräts voll nutzen zu können, sowie zu Ihrer eigenen Sicherheit.

  • Seite 4: Sicherheitshinweise

    Sie das Gerät sofort aus. Im Falle von Beschädigungen muss das Netzkabel vom Hersteller, einem autorisierten Kundendienstmitarbeiter oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.  Lassen Sie das Netzkabel niemals mit anderen Kabeln in Berührung kommen! JB SYSTEMS 2/17 COB-4BAR ®...
  • Seite 5 BESCHREIBUNG: 1. DMX EINGANG: Die 3-polige XLR-Steckerbuchse verbindet den COB-4BAR mit der nächsten Einheit der DMX-Kette. 2. DMX AUSGANG: Die 3-polige XLR-Buchse verbindet den COB-4BAR mit der nächsten Einheit der DMX-Kette. 3. FUßSTEUERUNGSEINGANG: Anschluss der optionalen Fußsteuerung. 4. DISPLAY zeigt die Menüs und gewählte Funktionen an.

  • Seite 6: Überkopf-Montage

     Stecken Sie einfach den Netzstecker in eine Steckdose. Die Einheit startet sofort im zuletzt gewählten Modus.  Schlagen Sie im Kapitel EINRICHTUNGSANLEITUNG nach, wie man zwischen den unterschiedlichen Betriebsarten wechselt. Sie können das Gerät über das folgende optionale Zubehör steuern:  COB-4BAR FUSSSTEUERUNG: Fußsteuerung, ideal für Bands usw. JB SYSTEMS 4/17 COB-4BAR ®...
  • Seite 7 Controllers er entschlüsseln muss. In Abschnitt „EINSTELLUNGSANLEITUNG“ erfahren Sie, wie man die DMX-Adressen einstellt. Wenn Sie beispielsweise den 4-Kanal DMX-Modus verwenden, lautet eine mögliche Adresseneinrichtung: Einheit1 = 001, Einheit2 = 005, Einheit3 = 009, Einheit4 = 013 usw. JB SYSTEMS 5/17 COB-4BAR...

  • Seite 8: Einrichtungsanleitung

     Drücken Sie die MODE-Taste, bis 01.STATIC oder xx.EFFECT (Ziffern 02 bis 14 gefolgt vom EFFECT) auf dem Display angezeigt wird.  Rufen Sie mit der „ENTER“-Taste den Konfigurationsmodus auf.  Auf dem Display blinkt der aktuelle Modus (statischer oder Effektmodus). JB SYSTEMS 6/17 COB-4BAR ®...
  • Seite 9  Auf dem Display fängt der Blitz an zu blinken: Stellen Sie mit den Tasten AB- bzw. AUFWÄRTS die gewünschte Geschwindigkeit für den Stroboskopeffekt (00 = langsam, 99 = maximale Geschwindigkeit) ein.  Bestätigen Sie mit ENTER. JB SYSTEMS 7/17 COB-4BAR ®...
  • Seite 10 OFF (keine Steuerung über die drahtlose Fernbedienung).  Bestätigen Sie mit ENTER. WICHTIGER HINWEIS: Wenn Sie die drahtlose Fernbedienung nicht benutzen möchten, müssen Sie den IR-Fernbedienungsempfänger an der BAR deaktivieren. (IR ACTIVE = OFF) (IR AKTIV = AUS) JB SYSTEMS 8/17 COB-4BAR ®...
  • Seite 11  Wählen Sie einen der automatischen Modi (ShMd / ChaS) oder wählen Sie eine feste Farbe (CoLo) am Master (der erste COB-4BAR in der DMX-Kette)  Stellen Sie alle anderen BARS in den SLAVE-Modus.  Die Projektoren folgen jetzt dem Programm des Master-COB-4BAR, so dass alle synchron arbeiten. JB SYSTEMS 9/17 COB-4BAR ®...
  • Seite 12  Nutze die DOWN und UP Tasten bis LEDCON-02 im Display erscheint  Drücke ENTER  Die Bar wird um Bestätigung bitte. Nutze die DOWN und UP Tasten und wähle YES.  Drücke ENTER zur Bestätigung. JB SYSTEMS 10/17 COB-4BAR ®...
  • Seite 13  Anweisungen zum Gebrauch des LEDCON-02 Mk2: Lesen Sie das Benutzerhandbuch dieses Controllers. Wichtiger Hinweis:  Der COB-4BAR ist nur mit dem LEDCON-02 Mk2 kompatibel, nicht mit dem LEDCON-02!  Beim Gebrauch mit dem LEDCON-02 Mk2 können die 2 Leistungsausgänge (12 + 13) nicht gesteuert werden. Sie sind ständig eingeschaltet! A.
  • Seite 14 DMX-Tabelle für den 5 Kanal DMX-Modus Kanal: Name Wert: Funktion: 000-255 Dimmer (0-100%) Grün 000-255 Dimmer (0-100%) Blau 000-255 Dimmer (0-100%) 000-127 AUSSCHALTEN Zusatz- Stromversorgungsausgang 1 128-255 EINGESCHALTET Zusatz- 000-127 AUSSCHALTEN Stromversorgungsausgang 2 128-255 EINGESCHALTET JB SYSTEMS 12/17 COB-4BAR ®...
  • Seite 15 Dimmer Scheinwerfer 3 (0-100 %) Blau 3 000-255 Dimmer Scheinwerfer 3 (0-100 %) Rot 4 000-255 Dimmer Scheinwerfer 4 (0-100 %) Grün 4 000-255 Dimmer Scheinwerfer 4 (0-100 %) Blau 4 000-255 Dimmer Scheinwerfer 4 (0-100 %) JB SYSTEMS 13/17 COB-4BAR ®...
  • Seite 16 Dimmer Scheinwerfer 4 (0-100 %) Blau 4 000-255 Dimmer Scheinwerfer 4 (0-100 %) Zusatz- 000-127 AUSSCHALTEN Stromversorgungsausgang 1 128-255 EINGESCHALTET 000-127 AUSSCHALTEN Zusatz- Stromversorgungsausgang 2 128-255 EINGESCHALTET Kanal 1 = 016 bis 135 Dimmer 000-255 Master-Dimmer (0-100%) JB SYSTEMS 14/17 COB-4BAR ®...
  • Seite 17 Stroboskop-Geschwindigkeit (langsam 201-247 (Scheinwerfer 1) bis schnell) 248-255 Maximales Master-Dimmerniveau Rot (Scheinwerfer 2) 000-255 Dimmer (0-100%) Grün (Scheinwerfer 2) 000-255 Dimmer (0-100%) Blau (Scheinwerfer 2) 000-255 Dimmer (0-100%) Dimmer 000-007 Blackout Stroboskop 008-190 Master-Dimmer (0-100%) JB SYSTEMS 15/17 COB-4BAR ®...
  • Seite 18 128-255 EINGESCHALTET Zusatz- 000-127 AUSSCHALTEN Stromversorgungsausgang 2 128-255 EINGESCHALTET DMX Tabelle für den speziellen LC-XL DMX-Modus Dies ist ein Kompatibilitätsmodus für den JB SYSTEMS LEDCON-XL Controller Kanal: Werd: Funktion: Rot (Scheinwerfer 1) 000-255 Dimmer (0-100%) Grün (Scheinwerfer 1) 000-255 Dimmer (0-100%)

  • Seite 19: Technische Daten

    1000 x 82 x 320 mm Gewicht des 4Bar (ohne Koffer): 7,6 kg Diese Angaben können sich ohne vorherige Ankündigung geändert werden Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.jb-systems.eu JB SYSTEMS 17/17 COB-4BAR ®...
