AUFSTELLUNG

MONTAGE

AUFSTELLUNG
5

5.1 Allgemein

Die Wärmepumpe ist nur für die Aufstellung im Frei-
en geeignet. Das Gerät ist grundsätzlich auf einer
dauerhaft ebenen, glatten und waagrechten Fläche
lotrecht aufzustellen. Dabei sollte der Rahmen rund-
um dicht am Boden anliegen, um eine geeignete
Schallabdichtung zu gewährleisten und ein Ausküh-
len wasserführender Teile zu verhindern. Ist dies
nicht der Fall, können zusätzliche dämmende Maß-
nahmen notwendig werden. Wartungsarbeiten müs-
sen problemlos durchgeführt werden können. Dies

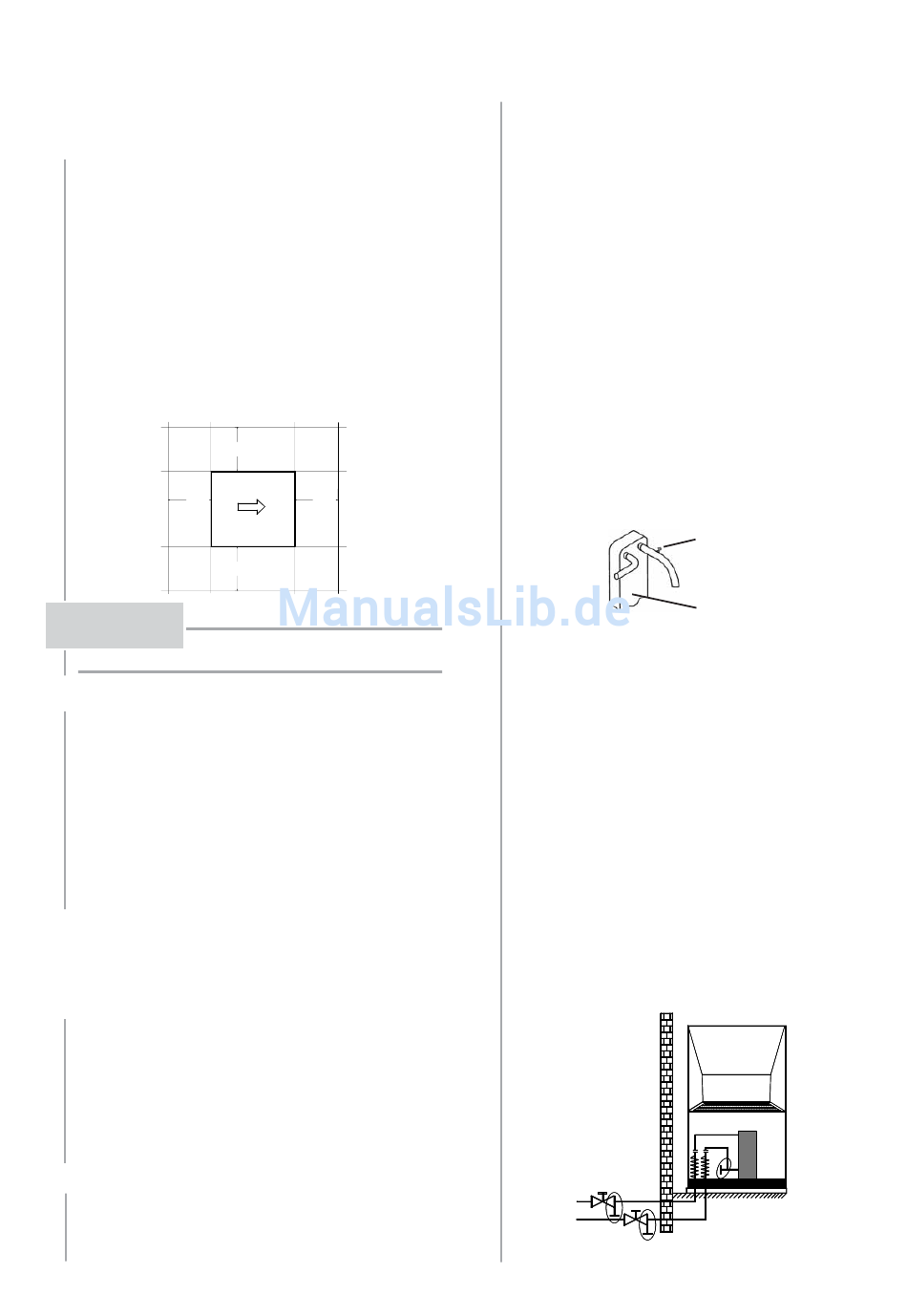

ist gewährleistet, wenn ein Abstand von 1,2 m zu
festen Wänden eingehalten wird.
1,2 m
ACHTUNG!
Der Ansaug- und Ausblasbereich darf
nicht eingeengt oder zugestellt werden.

5.2 Kondensatleitung

Das im Betrieb anfallende Kondensatwasser muss
frostfrei abgeleitet werden. Um einen einwandfrei-
en Abfluss zu gewährleisten, muss die Wärmepum-
pe waagerecht stehen. Das Kondensatwasserrohr
muss mindestens einen Durchmesser von 50 mm
haben und sollte frostsicher in den Abwasserkanal
geführt werden. Kondensat nicht direkt in Klärbecken
und Gruben einleiten, da die aggressiven Dämpfe
den Verdampfer zerstören können.
MONTAGE
6
6.1 Allgemein
An der Wärmepumpe sind folgende Anschlüsse
herzustellen:
- Vor-/Rückläufe der Heizungsanlage
- Kondensatablauf
- Steuerleitung zum Wärmepumpenregler
- Stromversorgung

6.2 Heizungsseitiger Anschluss

Die heizungsseitigen Anschlüsse an der Wärme-
pumpe sind mit 1 1/4" Außengewinde versehen.
1,2 m
1,2 m
1,2 m
Die anzuschließenden Schläuche werden nach un-
ten aus dem Gerät geführt. Beim Anschluss an die
Wärmepumpe muss an den Übergängen mit einem
Schlüssel gegengehalten werden.
Bevor die heizwasserseitigen Anschlüsse der Wär-
mepumpe erfolgen, muss die Heizungsanlage ge-
spült werden, um eventuell vorhandene Verunreini-
gungen, Reste von Dichtmaterial oder ähnlichem zu
entfernen und ein Ansammeln von Rückständen im
Verflüssiger zu verhindern. Ein derart verunreinigter
Verflüssiger könnte zum Totalausfall der Wärme-
pumpe führen. Für Anlagen mit absperrbarem Heiz-
wasserdurchfluss, bedingt durch Heizkörper- bzw.
Thermostatventile, muss ein Überströmventil bau-
seits hinter der Heizungspumpe in einem Heizungs-
bypass eingebaut werden. Dies sichert einen Min-
destheizwasserdurchfluss durch die Wärmepumpe
und verhindert Störungen.
Nach erstellter heizungsseitiger Installation ist die
Heizungsanlage zu füllen, zu entlüften und abzudrük-
ken (in der Wärmepumpe befindet sich der Entlüf-
tungshahn an bzw. in der Wasserleitung am Kon-
densator).
Mindestheizwasserdurchsatz
Der Mindestheizwasserdurchsatz der Wärmepum-
pe ist in jedem Betriebszustand der Heizungsanla-
ge sicherzustellen. Dieses kann z.B. durch Installa-
tion eines differenzdrucklosen Verteilers oder eines
Überströmventiles erreicht werden. Die Einstellung
eines Überströmventiles ist im Kapitel Inbetriebnah-
me erklärt.
Frostschutz
Zum Frostschutz sollte eine manuelle Entleerung
vorgesehen werden, sofern Wärmepumpenregler
und Heizungsumwälzpumpe betriebsbereit sind ar-
beitet die Frostschutzfunktion des Reglers. Bei
Außerbetriebnahme der Wärmepumpe oder Strom-
ausfall ist die Anlage an drei Stellen (siehe Bild) zu
entleeren und ggfs. auszublasen. Bei Wärme-
pumpenanlagen, an denen ein Stromausfall nicht
erkannt werden kann (Ferienhaus), ist der Heizungs-
kreis mit einem geeigneten Frostschutz zu betrei-
ben.
1
6
Entlüftungshahn
Kondensator
3
2
