Inhaltszusammenfassung für Danfoss 140F1080

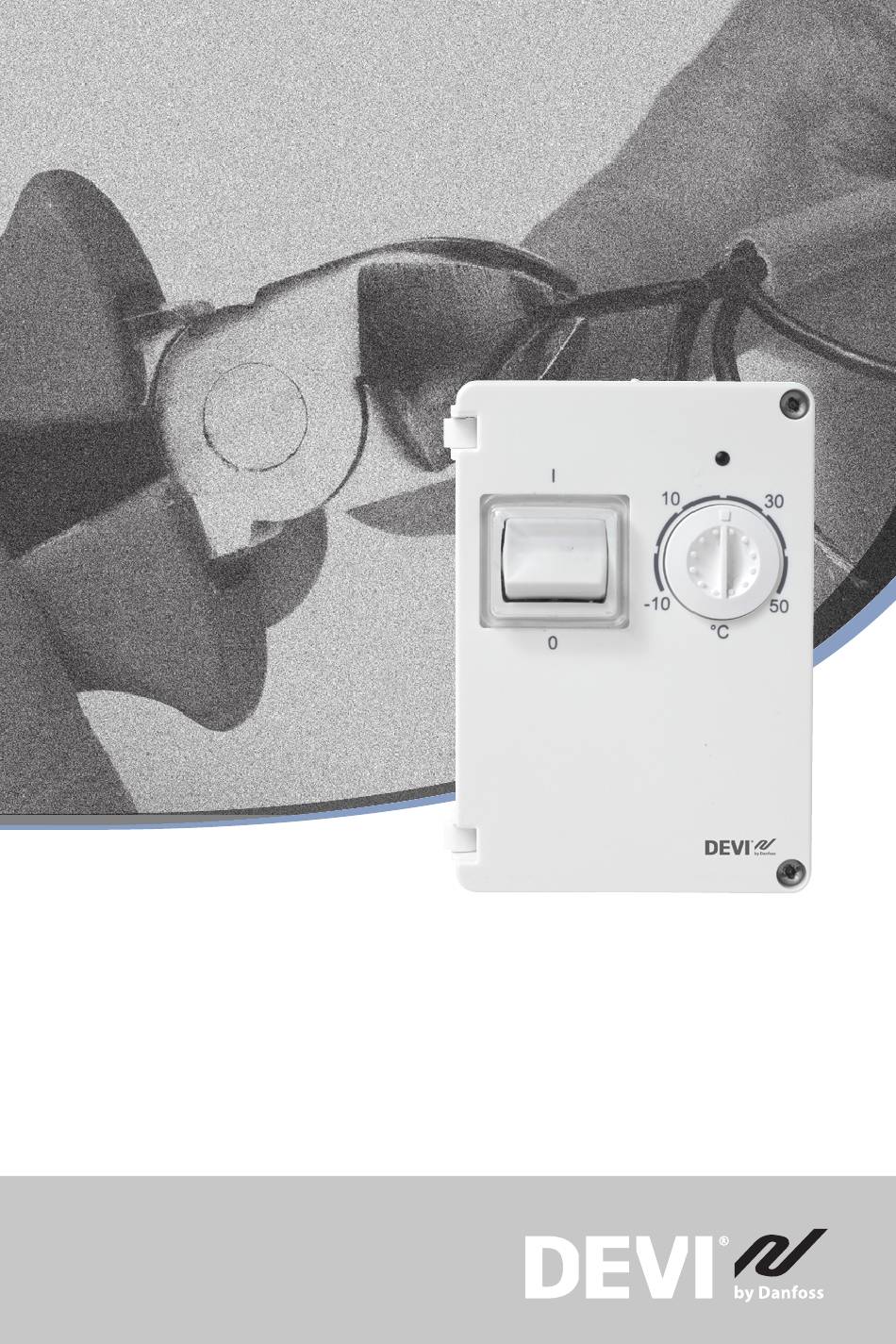

- Seite 1 Installationshandbuch DEVIreg™ 610 Elektronischer Thermostat www.DEVI.com...
- Seite 2 DEVIreg™ 610 Installationshandbuch...
- Seite 3 DEVIreg™ 610 Inhaltsverzeichnis Einführung ......Technische Spezifikationen ..Sicherheitshinweise .
- Seite 4 DEVIreg™ 610 Technische Spezifikationen Betriebsspannung 220 – 240 V ~, 50 Hz Leistungsaufnahme im Max. 0,93 W Standby-Betrieb Relais: Ohmsche Last Max. 10 A/2300 W bei 230 V Induktive Last cos φ= 0,3 max 1 A Fühler NTC 15 kOhm bei 25 °C Fühlerwerte: 0 °C 42 kOhm...
- Seite 5 DEVIreg™ 610 Abmessungen 100 × 69,5 × 45 mm Gewicht 165 g Das Produkt entspricht dem EN/IEC-Standard „Automatische elektrische Regel- und Steuergeräte für den Hausgebrauch und ähnliche Anwendungen“: • EN/IEC 60730-1 (allgemein) • EN/IEC 60730-2-9 (Thermostat) Sicherheitshinweise Stellen Sie sicher, dass die Spannungsversorgung des Ther- mostaten vor der Installation unterbrochen ist.
- Seite 6 DEVIreg™ 610 Montageanweisungen Beachten Sie die folgenden Einbauhinweise: • Der Thermostat kann sowohl im Innen- als auch Außenbereich angebracht werden. • Bringen Sie den Thermostat an einer Wand, Latte, Stahl-/Holzplatte oder einem Rohr an. In nassen Räumen muss der Thermostat nach den lokalen Vorschriften zu IP-Klassen installiert werden.
- Seite 7 DEVIreg™ 610 Führen Sie zur Montage des Thermostaten folgende Schritte aus: Öffnen Sie den Thermostaten: • Stellen Sie den Einstellknopf auf die Mindesttempe- ratur ein. • Lösen Sie die beiden Schrauben und öffnen Sie die Vorderklappe. Installationshandbuch...
- Seite 8 DEVIreg™ 610 Befestigen Sie den Thermostat: • Drehen Sie die Schrauben durch die Löcher in die unteren Ecken des Thermostats. • Verschließen Sie die Löcher mit den beigelegten Schraubstöpseln, um die Dichtigkeit zu erhalten. Schließen Sie den Thermostaten gemäß Schaltbild an. IP44 -10T50 D610...
- Seite 9 DEVIreg™ 610 Die Abschirmung des Heizkabels muss über einen separaten Stecker mit dem Erdleiter des Stromkabels verbunden werden. Installieren Sie erneut die Vorderklappe. Stellen Sie sicher, dass der Einstellknopf auf den ge- samten Temperaturbereich eingestellt werden kann, und zwar von -10 °C bis +50 °C. Installieren Sie den Fühler mithilfe des mitgelieferten Fühlerkabels - spec.
- Seite 10 Installation oder einer Installation durch einen nicht autorisierten Elektriker verursacht werden. Alle Arbeiten werden vollständig in Rechnung gestellt, falls festgestellt wird, dass für Danfoss eine Prüfung oder Reparatur von Defekten nötig wird, die durch einen der oben genannten Umstände verursacht wurden. Die DEVIwarranty gilt nicht für Produkte, die nicht vollständig bezahlt wurden.
- Seite 11 DEVIreg™ 610 Installationshandbuch...
- Seite 12 DEVIreg™ 610 Installationshandbuch...
- Seite 13 DEVIreg™ 610 Entsorgungsanweisungen Installationshandbuch...
- Seite 14 DEVIreg™ 610 Installationshandbuch...
- Seite 15 Danfoss A/S Nordborgvej 81 6430 Nordborg, Syddanmark Denmark 8095436 & AQ057986478203de-010308 © Danfoss | 2025.02...
