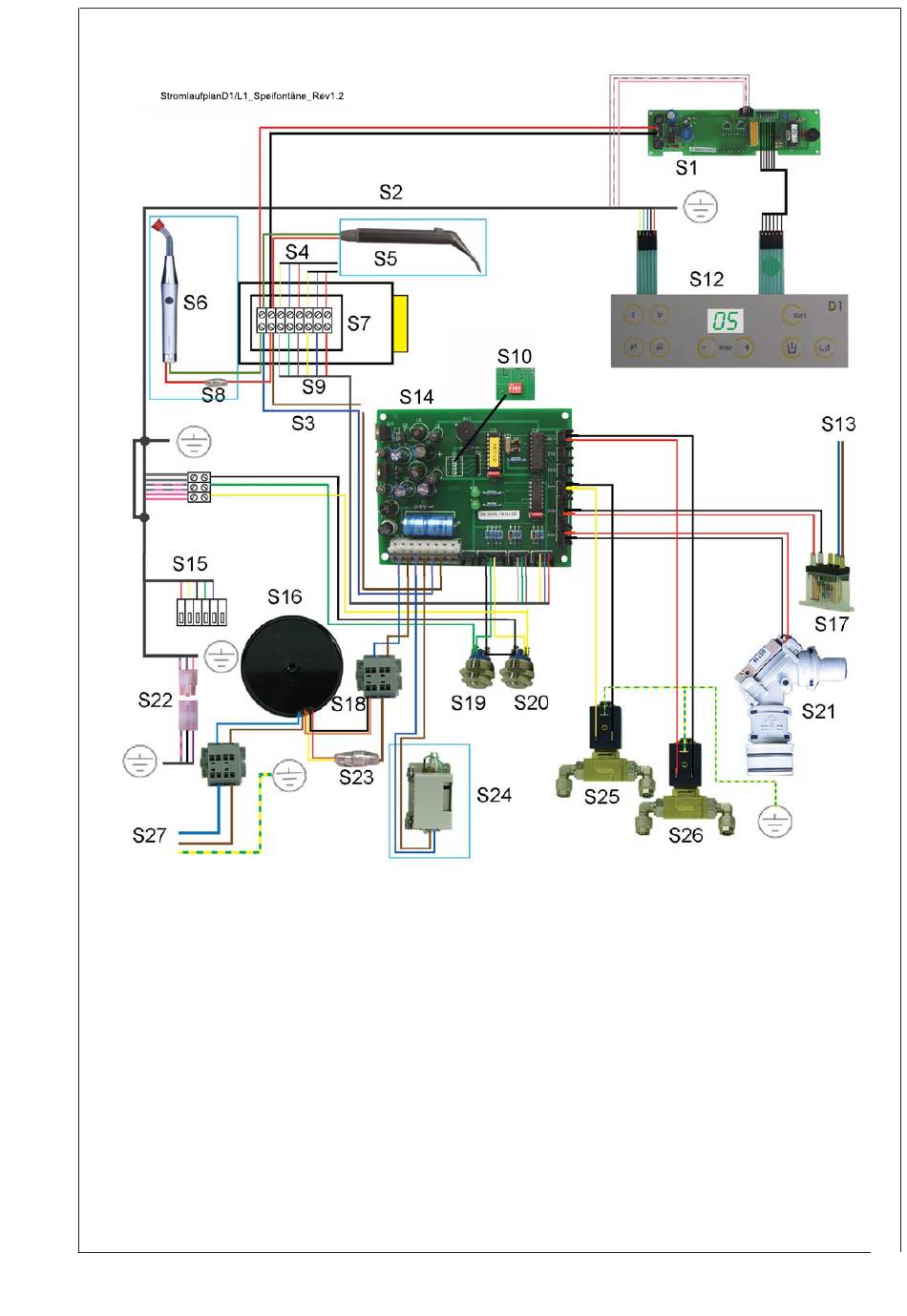

Stromlaufplan D1 für Bedienelement an der Speifontäne
Code Deutsch
S1 Displayelektronik
S2 Kabel 12-adrig
S3 24 V AC
S4 Lichtschranken kleiner und großer Sauger
S5 6-F-Spritze (optional)
S6 Polymerisationslampe (optional)
S7 Saugblock am Helferinelement
S8 Sicherung 315 mA
S9 Kabel 8-adrig
S10 DIP-Schalter Einstellung Schalenspülung +
Becherfüller
S11 nicht vorhanden
S12 Folienanzeige am Helferinelement
S13 Saugsteuerleitung zur Saugmaschine
S14 Steuerelektronik Speifontäne
S15 Verbindung zur Elektronik Behandlungsliege
S16 Trafo 24 V 160 VA
S17 Relais auf SV5
S18 24 V AC
S19 Taster Becherfüller auf SV9
S20 Taster Schalenspülung auf SV8
S21 Platzwahlventil auf SV6
S22 Verbindung zum Display Arztgerät
S23 Sicherung 6,3 AT
S24 Warmwasserboiler (optional)
S25 Magnetventil Schalenspülung auf SV4
S26 Magnetventil Becherfüller auf SV1
S27 Verbindung Netz 230 V Stuhlbasis
