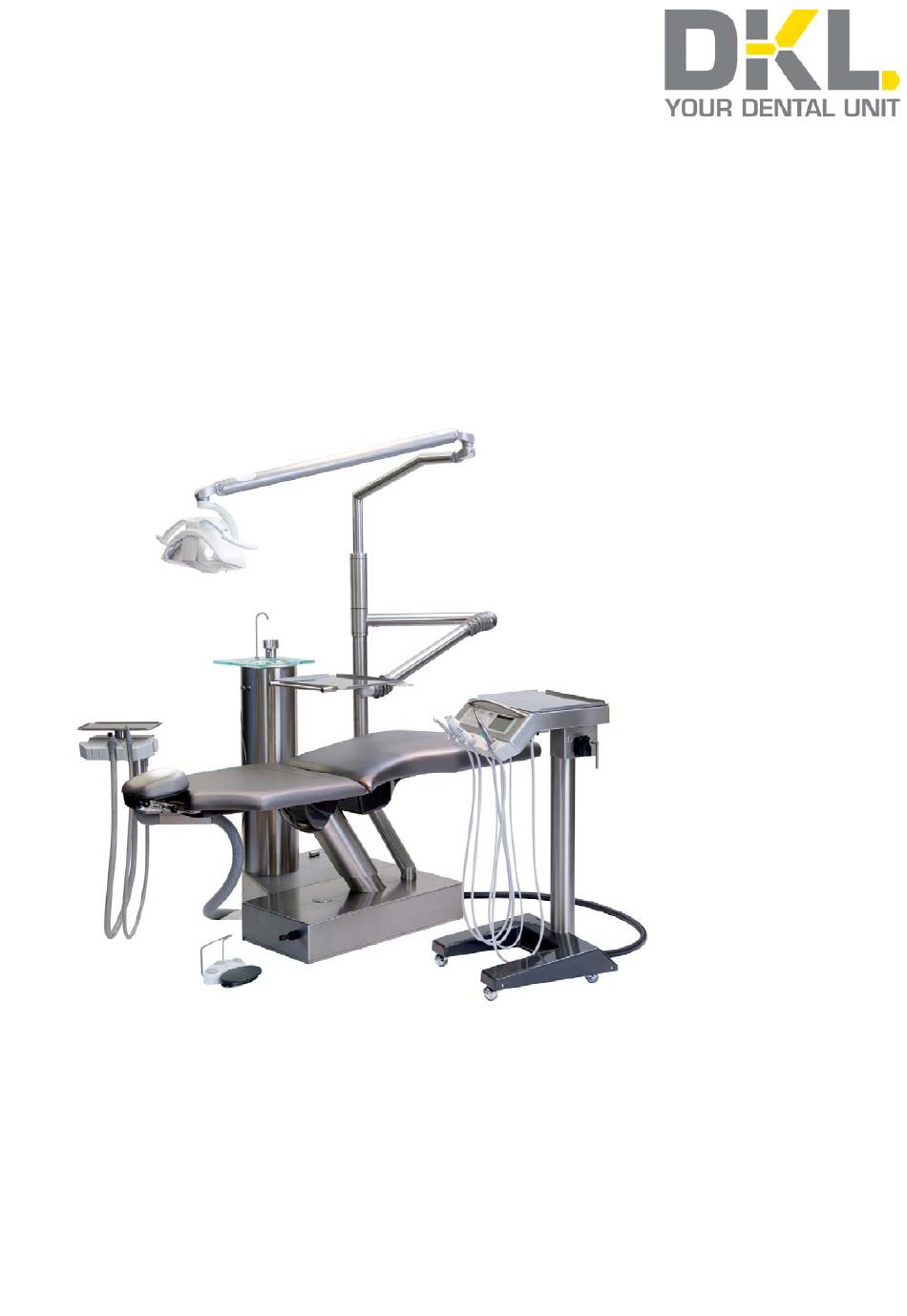

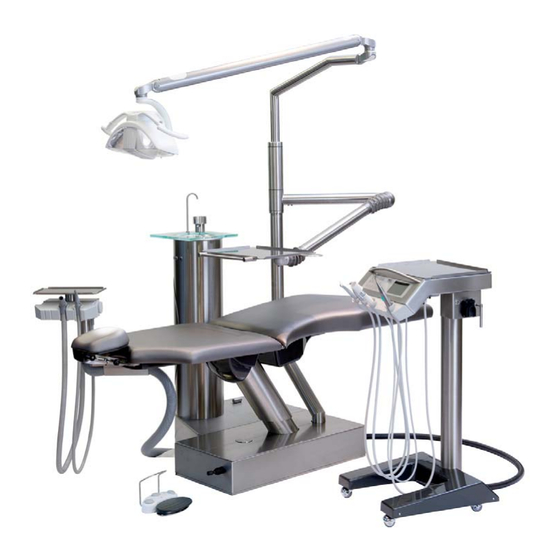

- Seite 1 Installationsanweisung Hersteller: DKL CHAIRS GmbH An der Ziegelei 1+3 D-37124 Rosdorf (+49) 0551-50060 info@dkl.de dkl.de L2-C600 Form-Nr. IDT-L2C600 Rev. 02 / 21.03.2019 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Symbole in der Installationsanweisung Symbole in der Einheit Einleitung Elektromagnetische Verträglichkeit (EMV) Sicherheitshinweise – Allgemein Technische Daten Anforderungen an die Medien Produktbeschreibung Behandlungsliege tragen Transportsicherungen entfernen Behandlungsliege befestigen Montage Seitenaufbau mit Speifontäne Montage Abdeckung Speifontäne und Trayadapter justieren Montage Tray am Trayadapter Montage Arbeitsfeldleuchte am Trayadapter Montage Polster und Zweigelenkkopfstütze Versorgungsanschlüsse herstellen... -
Seite 3: Symbole In Der Installationsanweisung
Symbole in der Installationsanweisung WARNUNG! ACHTUNG! Allgemeine Erläuterungen, (falls Menschen verletzt (falls eine Sache beschädigt ohne Gefahr werden können) werden kann) für Mensch oder Sache Kundendienst anrufen Symbole an der Einheit Gebrauchsanweisung EIN / AUS Nicht mit dem Hausmüll befolgen! entsorgen CE-Kennzeichnung mit Fußsteuerung... -
Seite 4: Symbole In Der Einheit
Symbole in der Einheit Schutzleiteranschluss - Funktionserde Anschlusspunkt für Neutralleiter Schutzerde Symbole auf der Verpackung Luftfeuchte, Begrenzung Zulässiger Temperaturbereich Aufrecht transportieren; oben Vor Nässe schützen Nicht stapelbar Zerbrechlich... -
Seite 5: Einleitung
Einleitung Zu Ihrer Sicherheit und zur Sicherheit Ihrer Patienten Dieses Dokument richtet sich an Techniker. Bitte lesen Sie diese Anweisung vor der Installation des Produktes, um Fehlinstallationen sowie Personen- und Sachschäden zu vermeiden. Beachten Sie die Sicherheitshinweise. Zweckbestimmung Diese Behandlungseinheit dient zur Diagnose und Therapie von Kindern und Erwachsenen im zahnmedizinischen Bereich. -
Seite 6: Elektromagnetische Verträglichkeit (Emv)
Elektromagnetische Verträglichkeit (EMV) Medizinische elektrische Geräte unterliegen besonderen Vorsichtsmaßnahmen hinsichtlich der EMV und müssen gemäß den EMV-Hinweisen installiert und in Betrieb genommen werden. DKL garantiert die Übereinstimmung der Dentaleinheit mit den EMV-Richtlinien nur bei Verwendung von Original DKL Zubehör und Ersatzteilen. Die Verwendung von Zubehör und Ersatzteilen die nicht von DKL freigegeben sind, kann zu einer erhöhten Aussendung von elektromagnetischen Störungen oder zu einer reduzierten Festigkeit gegen elektromagnetische Störungen führen. -
Seite 7: Sicherheitshinweise - Allgemein
Sicherheitshinweise – Allgemein Die Behandlungseinheit muss vor der Erstinbetriebnahme 24 Stunden bei Raumtemperatur verweilen. > Kontrollieren Sie vor jeder Anwendung die Behandlungseinheit und die Instrumente mit Kabel auf Beschädigung und lose Teile. > Nehmen Sie die Behandlungseinheit bei Beschädigung nicht in Betrieb. >... - Seite 8 Sicherheitshinweise Vor der Montage die Netzzuleitung spannungsfrei schalten!
-
Seite 9: Technische Daten
Technische Daten Die Motoren der Behandlungseinheit sind für den Aussetzbetrieb gemäß der zahnärztlichen Behandlungsweise ausgelegt. Antriebsmotoren für Patientenstuhl und Rückenlehne: Einschaltdauer (max. 25 s „ON“ / 400 s „OFF“) Netzspannung 230V AC Nennstrom max. 4 A Frequenz 50/60 Hz Sicherung T 6,3A H 250V primär Maximale Leistungsaufnahme 800 VA... -
Seite 10: Anforderungen An Die Medien
Anforderungen an die Medien Medien Wasser Wasserhärte 1,5 bis 2,14 mmol/l = 8,4-12 dH ph-Wert 6,5 bis 8,5 Bauseitige Wasserfi ltrierung ≤ 100 μm Wasserzufl uss Rohr 10x1 mm, Eckventil Ausgang 3/8“ Wasseranschluss über Fußboden min 40 mm, max. 60 mm Wassereingangsdruck 2,0 bis max. -
Seite 11: Anforderungen An Versorgungsanschlüsse
Anforderungen an die Sauganlage Unterdruck am Versorgungsanschluss min. 0,12 bar, max. 0,18 bar Mindestsaugleistung am Versorgungsanschluss ≥750Nl/min Saugsystem Typ 1: Hoher Durchfl uss Nasse oder trockene Absaugung Saughandstücke Durchmesser: Saughandstück klein: 6 mm Saughandstück groß: 16 mm Saugleitung DN40 HT-PP (Polypropylen, Innendurchmesser ca. 36,5 mm) Wasserabfl... - Seite 12 Abmessungen in Millimeter L2-600 Variante kurze Rückenlehne L2-600 Variante lange Rückenlehne Behandlungsliege: Tiefststellung 570 mm Höchststellung 800 mm...
-
Seite 13: Produktbeschreibung
Produktbeschreibung Patientenliege Sitzteil Patientenliege Rücken Patientenliege Zweigelenkkopfstütze Patientenliege Joystick Arztgerät Assistenzelement (Absaugung) Traytablett Speifontäne Arbeitsfeldleuchte LED.light Fußsteuerung Arztgerät... - Seite 14 Produktbeschreibung Ablage Griff Advanced Air Turbine Turbinenanschluss Motor Piezo Scaler 3-Funktionsspritze Display Pumpe Implantmedmotor Stativ Instrumentenschläuche verbinden. Die Instrumentenschläuche können über eine Steckverbindung unter dem Arztgerät verbunden oder gelöst werden. Das Arztgerät ist je nach Ausstattung von links, wie folgt bestückt: Turbinenanschlüsse, Motore(n), Piezo Scaler und als letztes die Funk- tionsspritze.
- Seite 15 Produktbeschreibung Den Code für die Instrumentenreihenfolge fi nden Sie in den Begleitpapieren (Lieferschein).
-
Seite 16: Fußsteuerung
Fußsteuerung Die Fußsteuerung S-NW (wireless) ermöglicht eine handfreie Bedienung der Behandlungsinstrumente. Verwenden Sie nur hochwertige Einweg- batterien vom Typ AA / Mignon / LR6 / 1,5 V. Weitere Informationen zum Gebrauch, Sicherheitshinweise, Reinigung und Battriewechsel fi nden Sie in der Gebrauchsanweisung W&H Startsignal Instrument Fußsteuerung S-NW, S-N2. -
Seite 17: Behandlungsliege Tragen
1. Behandlungsliege tragen. Die Behandlungsliege an der Sitzfl äche heben und über dem Anschlussbereich positionieren. Anschlussbereich... -
Seite 18: Behandlungsliege Befestigen
2. Behandlungsliege befestigen. Die Grundplatte bietet die Möglichkeit, an 4 Stellen mit Sechskant-Holzschrauben M8x70 und mit Scheiben DIN125 10,5 verschraubt zu werden (Beipack). Die vier äußeren Verschraubungspunkte müssen befestigt werden. -
Seite 19: Montage Seitenaufbau Mit Speifontäne
3. Montage Seitenaufbau mit Speifontäne. Die Speifontäne (1) an die Behandlungsliege (2) ansetzen. Die Speifontäne zum Fußende der Behandlungsliege ausrichten. Anschließend Speifontäne an drei Stellen mit der Behandlungsliege verschrauben. Die Zylinderschrau- ben ISO 4762 M8x16 sind im Rahmen der Behandlungsliege eingeschraubt. Zusätzlich die Grundplatte der Speifontäne an zwei Befestigungs- punkten im Boden verschrauben. - Seite 20 4. Kabelverbindungen von der Speifontäne zum Chair Controler herstellen. Der Chair controler EXP-CC-XX-00 befi ndet sich in der Basis der Behandlungsliege. Stellen Sie die Verbindung mit den aus der Speifontäne kommenden Kabeln her. Kabel X38 auf Steckplatz X38 Kabel X18 auf Steckplatz X18 vom Assistenzelement Kabel X19 auf Steckplatz X19 Steckplatz X18 vom Assistenzelement Steckplatz X19...
-
Seite 21: Montage Abdeckung Speifontäne Und Trayadapter Justieren
5. Montage Abdeckung Speifontäne und Trayadapter justieren. Die Feinjustierung des Adapters erfolgt über die drei Gewindestifte. Die Abdeckung (1) der Speifontäne werden mit Senkschrauben ISO 7046 M4x8 A2 befestigt (Beipack Seitenaufbau mit Speifontäne). Anschließend den Deckel (2) der Wassertrenneinheit einsetzen. -
Seite 22: Montage Tray Am Trayadapter
6. Montage Tray am Trayadapter. Für den Trayadapteraufbau gibt es verschiedene Varianten, die unterschiedliche Distanzhülsen und Abschlusskappen erfordern: Distanzhülse kurz (18) = Tray (16) und Mo- nitorträger (19) Distanzhülse lang (20) = nur Tray oder nur Monitorträger Distanzhülse lang und Distanzhülse kurz = ohne Tray und ohne Monitorträger Abschlusskappe (21) = mit Arbeitsfeldleuchte Abschlusskappe (22) = ohne Arbeitsfeldleuchte... - Seite 23 Einstellung des Gelenkarms am Tray. Den Faltenbalg zurückziehen bis die Einstellschraube (1) sichtbar ist. Legen Sie Ihre Standardbestückung auf das Tray (max. 2 kg). Bringen Sie das Tray am Arm in eine waage- rechte Stellung. Die Einstellschraube (1) so einstellen, dass der Arm in der waagerechten Position verbleibt (leichteTendenz nach oben).
-
Seite 24: Montage Arbeitsfeldleuchte Am Trayadapter
7. Montage Arbeitsfeldleuchte am Trayadapter. Den Lampenstecker (15) und Sensorstecker (15) verbinden und den Kabelbinder (15) in den Zapfen (20) einführen. Das Lampengestänge (19) mit leichten oszillierenden Drehbewegungen in den Traystützarm (18) stecken, damit der Zapfen (20) leichter durch den innen sitzenden O-Ring geführt werden kann. -
Seite 25: Montage Polster Und Zweigelenkkopfstütze
8. Montage Polster. Rückenpolster mit Senkschraube ISO 10642 M5x20 A2 ( 5 Stück ) verschrauben. Sitzpolster mit Linsenschraube ISO7380 M5x20 mit Flansch, A2 ( 8 Stück ) verschrauben. Armstütze mit den am Rücken befi ndlichen Rändelmuttern anziehen. Einsetzen der Zweigelenkkopfstütze (1) in den Rücken nur mit gelöstem Klemmhebel (2). -
Seite 26: Versorgungsanschlüsse Herstellen
9. Versorgungsanschlüsse des Arztgerätes (Cart-Schlauch) herstellen. Die Cart-Versorgungsleitung in die Schutzleiter und Funktionserde des Öffnung der Stuhlbasis einfädeln. Arztgerätes verbinden. CAN-BUS Verbindung des Arztgerä- 34 V DC Verbindung des Arztgerätes tes herstellen. herstellen. Cart-Versorgungsleitung hinter der Öffnung mit beiliegendem Kabelbinder fi xieren. Luft- und Wasserverbindung herstellen. - Seite 27 10. Versorgungungsanschlüsse herstellen. 10.1. Kabelverbindungen in der Basis der Behandlungsliege (Anschlussleiste) herstellen. Anschlussbereich An n An n An n An n An n n n n s s s s s hlussbereich Eingang Bezeichnung Kabel 24V AC WTE 24V 24V AC CAS1/CS1 24 V Eingang X..
-
Seite 28: Potentialausgleich
Die Netzzuleitung spannungsfrei schalten! 10.2. Potentialausgleich Den Potientialausgleich der Praxisinstallation grün/gelb auf die vorhandene Ringzunge crimpen und auf den markierten Schutzleiteranschluss mit der Innensechskantschraube und Zahnscheibe verschrauben. Anschlussbereich An n n n n n n n s s s s s s s s s s s s hlussbereich... - Seite 29 10.3. Netzanschluss 230V AC Anschlussbereich n n n n n n n s s s s s s s s s s s s hlussbereich 1. Die Netzzuleitung 3X1,5 NYM auf Länge einkürzen und die Enden abisolieren. 2. Die Schraube (1) an der Abdeckkappe (2) lösen. 3.
-
Seite 31: Luft Und Wasser
10.4. Luft und Wasser Den Panzerfl exschlauch 1 vom Eckventil zur Wasserbaugruppe montieren. Den Luftanschluss 2 vom Eckventil zur Luftbaugruppe anschließen. 10.5. Luft- und Wasserdruck Den Fließdruck für die Luft über den Regler 1 auf 5,5 bar einstellen. Den Fließdruck für das Wasser über den Regler 2 auf 2,5 bis 3 bar einstellen. -
Seite 32: Saugleitung Und Abfl Uss Mit Amlagamabscheider Oder Separierautomatik
10.6. Saugleitung mit Mundspülbeckenventil. Die Saugleitung mit dem im Beipack liegenden Connector auf die Saugleitung HT 40 verbinden. Den Saugschlauch mit dem beiliegenden Kabelbinder sichern. 10.7. Saugleitung und Abfl uss mit Amlagamabscheider oder Separierautomatik Die Saugleitung und den Abfl uss mit den im Beipack liegenden Connectoren auf die Saugleitung HT 40 und Ablfuss HT 40... -
Seite 33: Montage Abdeckungen
11. Montage Abdeckung. Die Fußabdeckung (1) mit Senkschrauben ISO 7046 M4x8 A2 (10 Stück) an der Basis der Behandlungsliege verschrauben. -
Seite 34: Sicherheitstechnische Kontrolle Und Funktionsprüfung
12. Sicherheitstechnische Kontrolle und Funktionsprüfung. Nach der Erstinbetriebnahme ist eine sicherheitstechnische Kontrolle nach EN 62353 durchzuführen. Überprüfen Sie alle Funktionen der Behandlungseinheit gemäß der Gebrauchsanweisung. Die Behandlungseinheit darf nur betrieben werden, wenn die sicherheitstechnischen Kontrollen bestanden wurden! Medien Instrumente einstellen Unterhalb des Arztgerätes kann für die Instrumente die Intensität für das Spray reguliert werden. -
Seite 35: Fehlermeldungen
Fehlermeldungen Icon Fehlerbeschreibung Abhilfe Batterie von der Fußsteuerung fast leer. Batterie in der Fußsteuerung wechseln. Die Meldung am Display kann quittiert werden. Instrument wird nicht gefunden. Kundendienst rufen Mehrere Instrumente gezogen. Überprüfen Sie, ob die Instrumente korrekt in den entsprechenden Instrumentenablagen stecken. - Seite 36 Fehlermeldungen Icon Fehlerbeschreibung Abhilfe Warnung Fußsteuerung > Steckverbindung des Dongels überprüfen. Warnung Motor > Steckverbindung des Motors überprüfen. > Motor mindestens 10 Minuten abkühlen lassen. Warnung USB Speichergerät USB-Stick mit genügend Speicherplatz > Nicht genügend Speicher anstecken. > Unbekanntes Dateisystem >...
-
Seite 37: Emv-Herstellererklärung
EMV - Herstellererklärung für das Modell L2-C600 •WARNUNG: Die Verwendung von Zubehörteilen, die nicht der Spezifi kation des Herstellers entsprechen, kann zu höheren Störpegeln und/oder zu einer geringeren Störfestigkeit führen. •Betreiben Sie das Gerät an einem Platz mit größtmöglichem Abstand zu Geräten, die elektrische und magnetische Störsignale aussenden. - Seite 38 NORM IEC 60601-1-2:2014 4 th Edition Das Gerät ist für den Einsatz in einer spezifi schen elektromagnetischen Umgebung zugelassen. Der Kunde bzw. Benutzer des Gerätes muss sicherstellen, dass es in einer elektromagnetischen Umgebung entsprechend der untenstehenden Beschreibung eingesetzt wird. Aussendungsmessung Übereinstimmung Elektromagnetische Umgebungsleitlinien HF-Aussendung nach...
- Seite 39 Festlegungen für die Störfestigkeit von Umhüllungen Elektromagnetische Immunitäts Test Test-Bedingung IEC 60601 Umgebungsempfehlung Konformitäts-Niveau 10 V/m 10 V/m Die Hauptspannungsversorgung sollte der Eingestrahlte elektro- 80 MHz – 2,7 GHz 80 MHz – 2,7 GHz Qualität für eine professionelle Einrichtung magnetische Felder von 80% AM 1kHz des Gesundheitswesens entsprechen und hochfrequenten drahtlosen...
- Seite 40 Herstellererklärung – Elektromagnetische Störfestigkeit III Das Gerät ist für den Einsatz in einer spezifi schen elektromagnetischen Umgebung zugelassen. Der Kunde bzw. Benutzer des Gerätes muss sicherstellen, dass es in einer elektromagnetischen Umgebung entsprechend der untenstehenden Beschreibung eingesetzt wird. Elektromagnetische Umgebung – Störfestigkeits- IEC 60601- Übereinstimmungs-...
