Fehlersuche Ventilblöcke Arztgerät
Funktioniert eines der Medien (Treibluft, Spray-
luft, Wassersteuerung, Chip-blower) nach Ent-
nahme eines Instrumentes und nach Betätigen
des Fußstarters nicht, kann durch Druck auf die
Taster (2) festgestellt werden, ob die Medien an-
stehen.

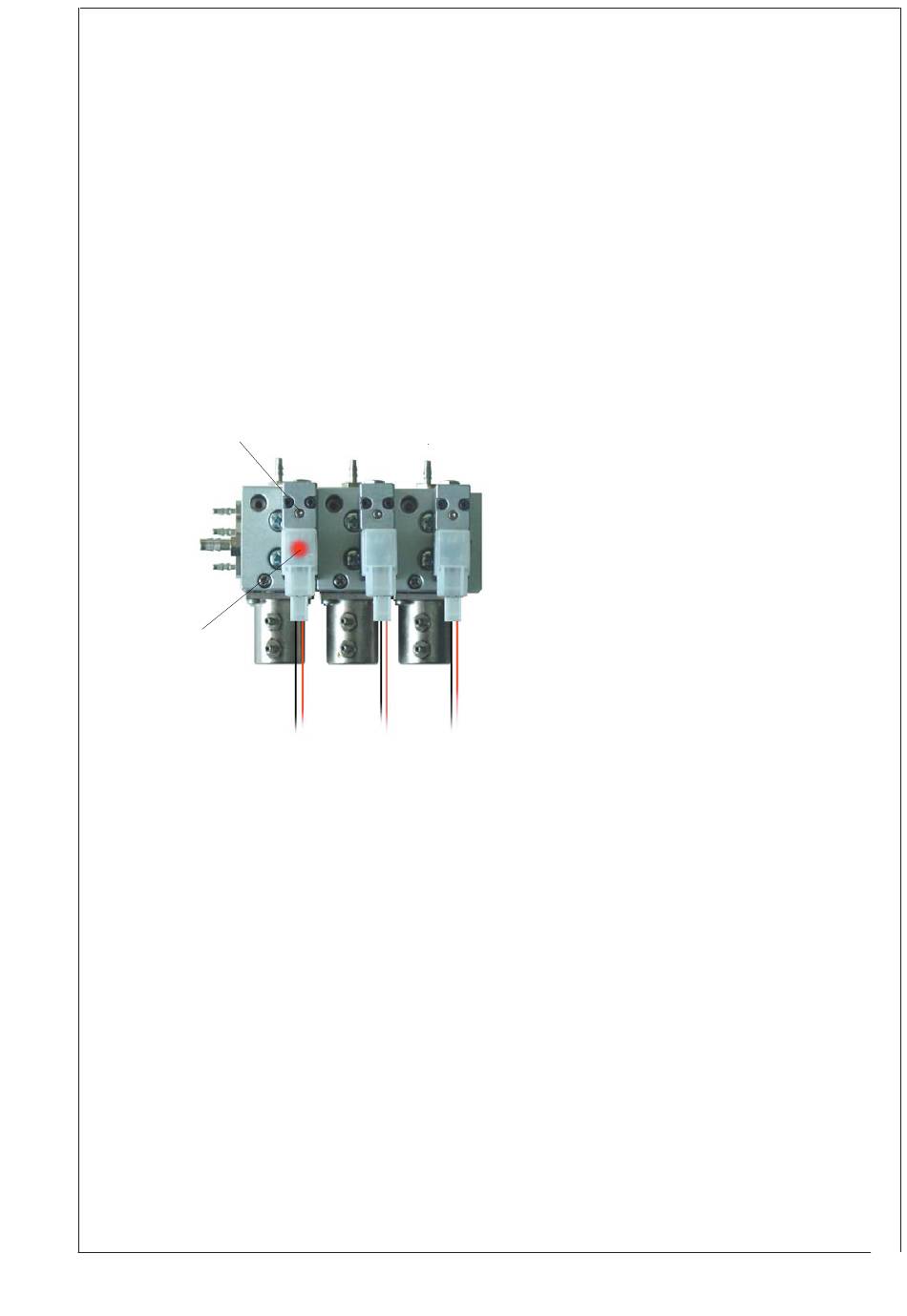

Die Magnetventilgruppe ist je Spulenkörper mit
einer roten LED (1) ausgestattet. Leuchtet die
(2)
(1)
LED auf, so steht Strom (24 V DC) an.
Leuchtet nach Entnahme des Instrumentes die
rote LED des Magnetventiles nicht auf, so kann
1. der Spulenkörper defekt sein - bitte auf der
Arztgerätplatine D1 die Steckleisten SV8
und SV9 auf 24 V überprüfen. Stehen 24 V
an, ist der Spulenkörper defekt.
2. die Arztgerätplatine D1 defekt sein, wenn
auf SV8 und SV9 keine 24 V anstehen,
oder
3. die Stromversorgung defekt sein (Trafo
oder Sicherung), wenn auf der Steuer-
platine 24 V-Eingang keine 24 V anliegen.
