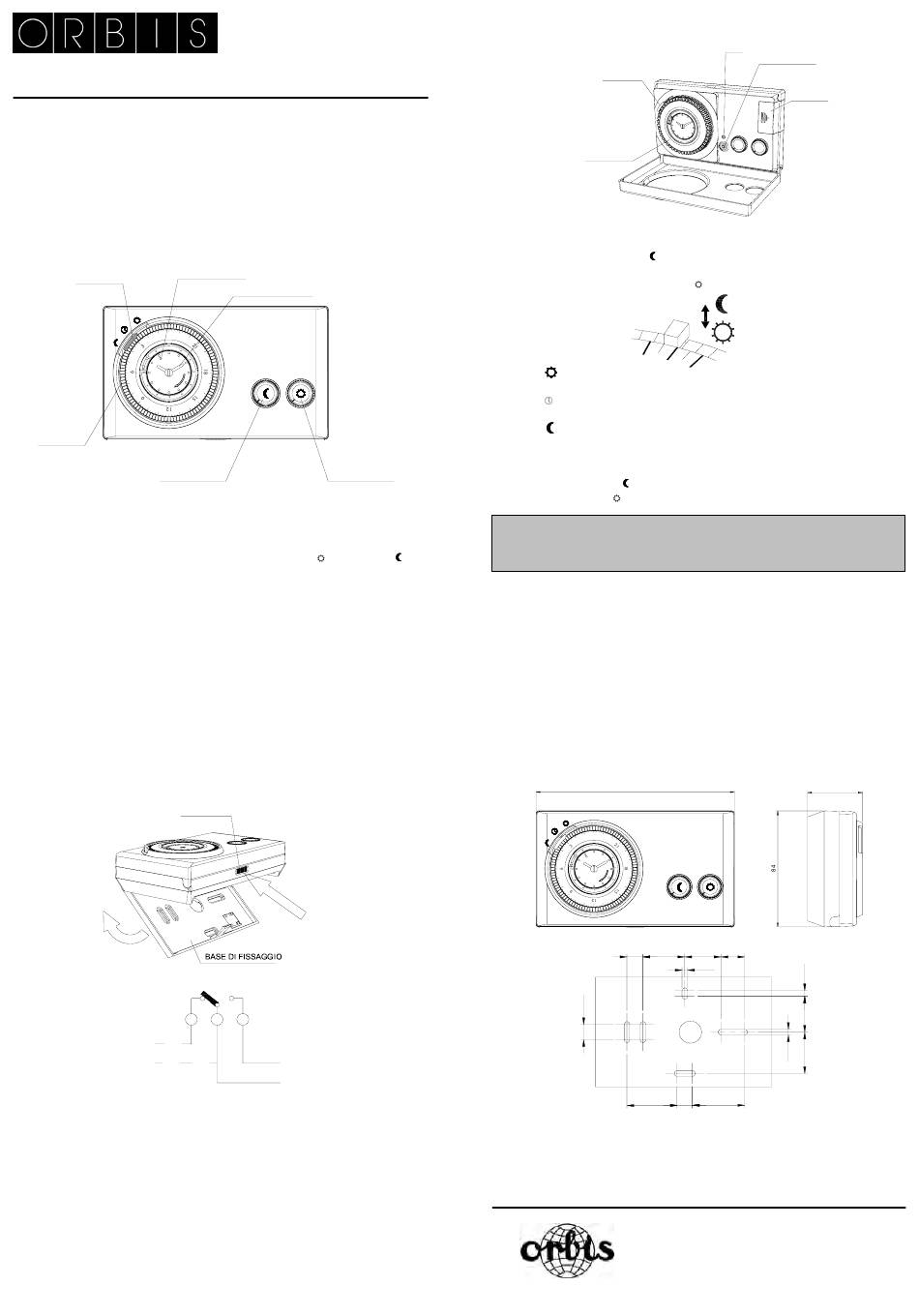

CRONOTERMOSTATO ELETTROMECCANICO DA PARETE
MANUALE D'USO
Durante l'installazione ed il funzionamento del prodotto è necessario
rispettare le seguenti indicazioni:
Leggere attentamente le istruzioni riportate in questo manuale.
Il prodotto deve essere installato da persona competente.
Prima di accedere ai morsetti di collegamento assicurarsi che i conduttori da
collegare o già collegati allo strumento non siano in tensione.
Non alimentare o collegare il prodotto se qualche parte di esso risulta danneggiata.
Collegare il prodotto rispettando gli schemi descritti nel presente manuale e sullo
strumento.
COMANDO
INDECE ORARIO
MANUALE
24
12
CAVALIERI
SELETTORE
TEMPERATURA
RISPARMIO
DESCRIZIONE:
LYRA è un cronotermostato meccanico programmabile facile da usare che
permette di associare la temperatura desiderata ad una fascia d' orario
programmabile con un semplice orologio meccanico con quadrante a cavalieri
imperdibili :
- 2 temperature indipendenti e programmabili. (Comfort
- Programma giornaliero.
- Facile impostazione dell' orario tramite orologio meccanico con cavalieri
imperdibili.
- Possibilità di controllare il condizionamento e il riscaldamento.
- Intervallo minimo tra i livelli di temperatura : 15 minuti.
- Campo di regolazione della temperatura:
- Comfort : da +10 ºC a +40 ºC
- Risparmio : da 0 ºC a +25 ºC
- Possibilità di funzionamento manuale (Comfort, Automatico o Risparmio).
- Test dello stato batterie.

INSTALLAZIONE:

A parete tramite due tasselli o su scatola incasso rettangolare tipo 503. Per
accedere alla base di fissaggio, premere il pulsante di sgancio e sfilare la base
tirando verso l' alto.
Per fissare il cronotermostato LYRA alla base inserire il frontale nelle due guide
poste sulla base e premere sino a fissare la linguetta nell' apposito spazio.
PULSANTE
DI SGANCIO
COLLEGAMENTO:
CONDIZIONAMENTO
INSERIMENTO E SOSTITUZIONE DELLE BATTERIE:
Utilizzare batterie alcaline modello LR06 (AA) da 1,5 V (non incluse).
Rispettare la polarità serigrafata nel fondo del vano batterie .
La durata approssimativa delle batterie è di un anno.
Depositare le batterie scariche negli appositi contenitori rispettando al meglio
l' ambiente.
LYRA sul frontale ha un pulsante di test che permette di verificare la buona carica
delle batterie.
Se il led posto sopra al pulsante di test non si accende sostituire le batterie
LANCETTE ORARIO
SELETTORE
TEMPERATURA
COMFORT
- Risparmio
1 2 3
RISCALDAMENTO
IMPOSTAZIONE ORARIO
Girare il quadrante in senso orario ( MAI ANTIORARIO ) sino a far coincidere le
lancette all' ora reale.
LYRA
PROGRAMMAZIONE
Alzando i cavalieri nella fascia d'orario desiderata il cronotermostato funzionerà
con la temperatura Risparmio (
Abbassando i cavalieri nella fascia d'orario desiderata il cronotermostato
funzionerà con la temperatura Comfort (
COMANDO MANUALE
3 posizioni:
REGOLAZIONE DELLA TEMPERATURA:
La temperatura si può regolare tramite i due selettori posti sul frontale delle LYRA
Temperatura Risparmio. (
Temperatura Comfort. (
ATTENZIONE:
LA COMMUTAZIONE DEL RELE', AVVERRA' DOPO CIRCA 60 secondi,
DALL' ULTIMA IMPOSTAZIONE DELLA TEMPERATURA.
)
CARATTERISTICHE TECNICHE:
Alimentazione:
Portata contatto:
Durata delle batterie:
Prove di Tipo:
Precisione di misura della temperatura:
Temperatura di funzionamento:
Misura e regolazione della temperatura:
Classe di protezione:
Tipo di protezione:
Adatto ad inquinamento ambientale:
DIMENSIONI:
NOTA.- Queste istruzioni d'uso possono anche essere facilmente consultate
tramite smartphone scansionando il codice QR CODE riportato sulla base di
fissaggio del Cronotermostato.
LED
COMANDO
MANUALE
QUADRANTE
).
).
.- Permanentemente temperatura Comfort .
.- Automatico. Secondo posizionamento cavalieri.
.- Permanentemente temperatura Risparmio.
).
).
2 Batterie alcaline LR06/AA 1,5V
5 (1) A /250 V∼
Approssimativamente 1 anno
1B,1S, 1T e 1U
± 1 ºC
Da -10 ºC a + 45 ºC
Da + 0 ºC a + 40 ºC
II secondo EN 60335 installato
correttamente
IP40 secondo EN 60529
installato correttamente
Tipo Normale
142
24
12
11.5 30 26 17
4
11
36 11 37.5
BASE DI FISSAGGIO
ORBIS ITALIA S.p.A.
Via L.Da Vinci, 9/B 20060 Cassina de' Pecchi -MI-
Tel.- 02/95343454
e-mail: info@ orbisitalia.it
http://www.orbisitalia.it
TEST BATTERIE
VANO
BATTERIE
40
4
26
30
4
A016.32.56418
Fax- 02/9520046
