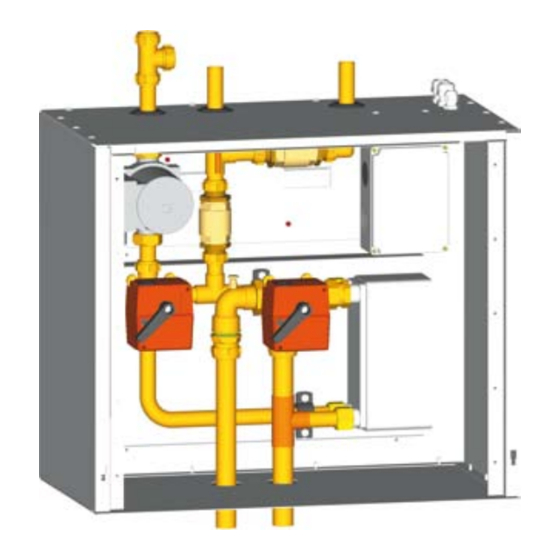

- Seite 1 PKM 10, PKM 20 PKM 10, PKM 20 611249 MONTERINGSANVISNING PASSIV KYLMODUL PKM 10, PKM 20 INSTALLATION INSTRUCTIONS PASSIVE COOLING MODULE PKM 10, PKM 20 MONTAGEANWEISUNG MODUL FÜR PASSIVES KÜHLEN PKM 10, PKM 20 MONTAGEHANDLEIDING PASSIEVE KOELMODULE PKM 10, PKM 20...
-
Seite 21: Für Den Installateur
MONTAGEANLEITUNG PKM 10, PKM 20 Växelventil Shuntventil Allgemeines Die Umwälzpumpe arbeitet nur im Kühlbetrieb. Werkseinstellung der Umwälzpumpe ist maximale Das PKM-Modul ermöglicht es, passive Kühlung durch Fördergeschwindigkeit. Sind Misch- und Wechselventil Sole, Grundwasser oder Flächenkollektor zu erhalten. entsprechend nachstehender Abbildung geöffnet (beide Bei der Anwendung eines Flächenkollektors kann jedoch... -
Seite 22: Komponentenplatzierung
Maßskizze PKM 10 Komponentenplatzierung 138±5 136±5 Maßskizze PKM 20 100±5 A Heizkreisrücklauf zum PKM Heizkreisrücklauf zur Wärmepumpe C Heizkreisvorlauf vom PKM D Vorlauffühler Heizkreisvorlauf von der Wärmepumpe Mischventil G Wärmequellenaustritt zum PKM H Wärmequellenaustritt vom PKM Värmeläge Wechselventil Elektro-Schaltkasten Växelventil Shuntventil 100±5... - Seite 23 Rohrinstallation, Prinzipschema Ist entsprechend dem folgenden Schema auszufüh- ren. Die mitgelieferte T-Kopplung soll - wie unter Komponentenplatzierung gezeigt - bei ”A” und ”B” angeschraubt werden. Dabei ist die Rohrinstallation so auszuführen, dass keine Vibrationen über die Verrohrungen von der Wärmepumpe auf das Kühlmodul überführt werden.
- Seite 24 Stromanschluss im FIGHTER 1140 Den Kantenkontakt vom mitgelieferten Kabelbaum abschneiden. Dann den Kabelsatz von der Klemmleiste -X200 im Elektroschaltkasten des PKM 10/20 an die Klemmleiste -X6 im FIGHTER 1140 wie folgt ansch- ließen: Das mit „1“ gekennzeichnete Kabel von -X200:1 an -X6:20 anschließen...
- Seite 25 Stromanschluss im FIGHTER 1240 Den mitgelieferten Kabelbaum zwischen der Klemmleiste (-X200) im Schaltkasten (J) des PKM 10/20- Moduls und der Relaiskarte (29) in der Wärmepumpe FIGHTER 1240 wie folgt anschließen: Die Kabel des Kantenkontaktes sind mit „1“ - „6“ ge- kennzeichnet und sollen an die Klemmleiste -X200 in den Positionen 1 - 6 angeklemmt werden.
-
Seite 26: Allgemeines Zur Installation
Version 1.0 sein muss. 3. Den befindlichen Vorlauffühler (89) gegen den auf dem PKM 10/20 sitzenden Vorlauffühler ersetzen. 6 1 2 Die vorhandenen Kabel so dicht wie möglich am Kantenkontakt auf der Klemmleiste X4 in Position 15 - 16 auf der Steuerelektronik (2) abschneiden. -
Seite 27: Programmeinstellungen
Relaisanschluss in FLM 40 Programmeinstellungen Gilt bei Verwendung von PKM zusammen mit FLM 40. Die folgenden Instruktionen müssen befolgt werden, um eine Wärmepumpe für den Betrieb mit einem PKM Damit PKM die Pumpe in FLM 40 steuern kann, muss 10/20 zu programmieren. das mitgelieferte Relais wie folgt angeschlossen werden: 1. -
Seite 28: Kapazitätsdiagramm
∆ 4 °C ∆ 3 °C ∆ 3 °C VB-/Kylflöde VB-/Kylflöde Fluss Fluss PKM 20 Druckabfalldiagramm Effekt PKM 10 - wärmequellenseitig PKM 20 - wärmequellenseitig Druckabfall PKM 20 - Köldbärarsida Druckabfall PKM 10 - Köldbärarsida Tryckfall Tryckfall Temperatur- differens 22,0... -
Seite 29: Mitgelieferte Bauteile
2-poliges Wechselrelais mit Sockel T-Kopplung Wandkonsole Art. nr. 020 061 Art. nr. 418 867 Ø22 mm till PKM 10 Art. nr. 024 220 2 Schrauben Art. nr. 016 193 Ø28 mm till PKM 20 Art. nr. 024 210 Verbindungskabel zwischen FIGHTER Vorlauffühler-Verbindungskabel zwischen...
