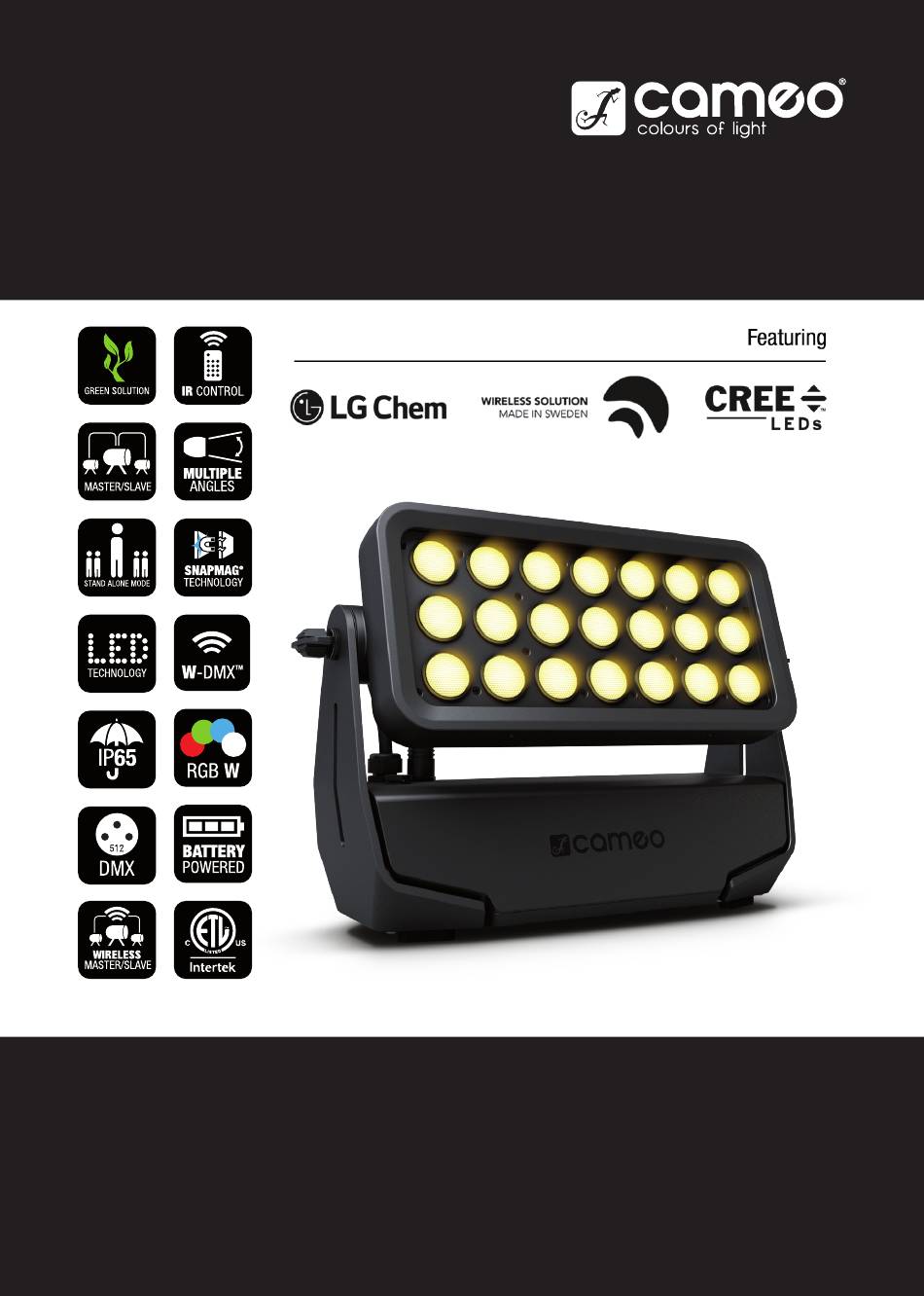

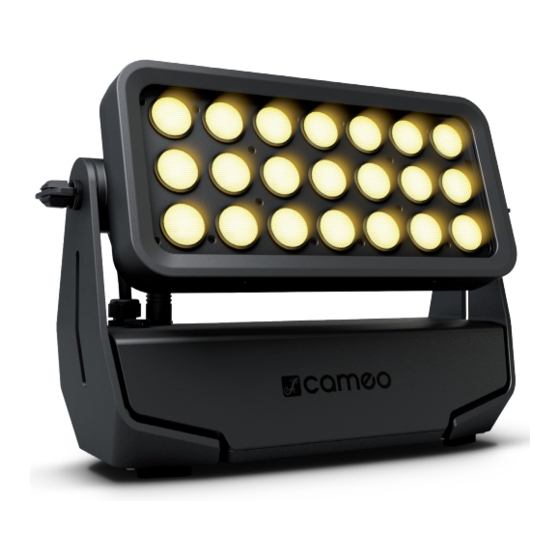

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO ZENIT B200 ® LED BATTERY OUTDOOR WASHLIGHT CLZB200...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD 56-58 INTRODUCTION INTRODUCCIÓN CONNECTIONS, OPERATING AND DISPLAY ELEMENTS CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS OPERATION 7-14 DE VISUALIZACIÓN 59-60 IR REMOTE CONTROL FUNCIONAMIENTO 60-67 INSTALLATION... -
Seite 20: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. - Seite 21 Lebensdauer. Lagern Sie den Scheinwerfer nur mit vollständig geladenem Akku. Wenn der Scheinwerfer über einen längeren Zeitraum nicht verwendet wird, laden Sie den Akku alle 6 Monate vollständig auf. Laden Sie den Akku des Zenit B200 Scheinwerfers nicht bei Umgebungstemperaturen von unter 0°C und über 40°C.
-
Seite 22: Akkusicherheit
VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE! 1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet. 2. Blicken Sie niemals, auch nicht kurzzeitig, direkt in den Lichtstrahl. 3. -
Seite 23: Anschlüsse, Bedien- Und Anzeigeelemente
Scheinwerfer nun betriebsbereit, indem Sie den Schalter in die heruntergedrückte Position bringen. Während des Startvorgangs werden nacheinander „Welcome to Cameo“, die Modellbezeichnung und die Software Version im Display angezeigt. In der nicht heruntergedrückten Position des Schalters befindet sich der Scheinwerfer im Standby-Modus. Während beider Betriebszustände wird stets der Akku geladen, sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist. -
Seite 24: Druckausgleichselement
• Laden Sie den Akku des Zenit B200 Scheinwerfers nicht bei Umgebungstemperaturen von unter 0°C und über 40°C. • Bei Betrieb des Zenit B200 Scheinwerfers mit Netzspannung darf die Umgebungstemperatur 0°C nicht unter- und +40°C nicht überschreiten. • Bei Betrieb mit internem Akku darf die Umgebungstemperatur -15°C nicht unter- und +40°C nicht überschreiten. -
Seite 25: Dmx Address
DISPLAY HAUPTANZEIGE Nach dem Anschaltvorgang ist der Scheinwerfer betriebsbereit und startet in der Betriebsart, die zuvor aktiviert war. Die Hauptanzeige erscheint mit folgenden Informationen: Aktuelle Betriebsart (im Beispiel DMX-Betriebsart), W-DMX™ Status, Akku-Ladestatus und Betrieb am Stromnetz. W-DMX™ Status Akku-Ladestatus Betrieb am Stromnetz DMX Address Aktuelle Betriebsart AKKU-LADESTATUS IM STANDBY-MODUS... - Seite 26 W-DMX™ STATUS W-DMX™ W-DMX™ W-DMX™ als W-DMX W-DMX™ als W-DMX™ W-DMX™ deaktiviert als receiver receiver aktiviert aktiviert und reveicer aktiviert und Übertra- und Übertra- aktiviert, und Gerät Gerät gekoppelt, und Gerät gungs-Modus gungs-Modus nicht gekoppelt gekoppelt, kein DMX-Signal gekoppelt, G3 aktiviert G4S aktiviert Transmitter DMX-Signal...
-
Seite 27: Stand-Alone-Betriebsart Einstellen
STAND-ALONE-BETRIEBSART EINSTELLEN Durch Drücken auf MODE gelangen Sie in das Auswahl-Menu. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menu-Punkt „Stand Alone“ aus (Pfeil beachten) und bestätigen mit ENTER. Im Untermenü können Sie nun unter den Stand-Alone-Betriebsarten „Auto“, „Color Macro“, „Static“, „Tunable White“, und „User Color“... - Seite 28 STATISCHER MODUS (Static) Der Statische Modus ermöglicht es, ähnlich wie mit einem DMX-Steuergerät, Dimmer, Stroboskop (Strobe), R, G, B und W direkt am Gerät mit Werten von 000 bis 255 einzustellen. Somit kann eine individuelle Szene erstellt werden, ohne einen zusätzlichen DMX-Controller zu be- nötigen.
-
Seite 29: Slave Betriebsart Einstellen
SLAVE BETRIEBSART EINSTELLEN Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menü-Punkt „Slave“ aus (Pfeil beachten) und bestätigen mit ENTER. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell) mit Hilfe eines DMX-Kabels und aktivieren in der Master-Einheit eine der Stand-Alone Betriebsarten (Auto, Colour Macro, Static, Tunable White, User Color). - Seite 30 Display Backlight Display-Beleuchtung permanent an Deaktivierung nach ca. 1 Minute Inaktivität DMX Fail Betriebszustand bei Hold letzter Befehl wird gehalten DMX-Signal-Unterbrechung Blackout aktiviert Blackout Full On alle LEDs 100% Output Stand Alone Scheinwerfer wechselt in die zuletzt ausgewählte Stand-Alone-Betriebsart AC Failure Betriebszustand bei Strom- No Action letzter Befehl wird gehalten...
-
Seite 31: Dimmerkurven
AKKULAUFZEIT (Runtime) Die Akkulaufzeit kann, bei entsprechend reduzierter Helligkeit, auf bis zu 24 Stunden verlängert werden (siehe Tabelle Settings). Die Laufzeit ist dabei auf Full On und 100% Akkuladestatus berechnet. Die Laufzeit wird erheblich verlängert, wenn nicht alle Farben Rot, Grün, Blau und Weiß... -
Seite 32: Ir Fernbedienung
IR FERNBEDIENUNG Richten Sie die Infrarot-Fernbedienung in Sichtverbindung direkt auf den auf der Vorderseite des Strahlers verbauten Infrarot-Sensor. Die maximale Reichweite beträgt ca. 8 Meter. In der DMX- und der Slave-Betriebsart sind die Funktionen der Fernbedienung deaktiviert. Batterie für die IR Fernbedienung = CR2025. -
Seite 33: Aufstellung Und Montage
AUFSTELLUNG UND MONTAGE Dank der integrierten Kunststofffüße kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe eines Omega-Bügels, der in der Mitte der Gerätebasis befestigt wird (A). Ein Omega-Bügel ist im Lieferumfang enthalten, geeignete Traversenklemmen sind optional erhältlich. -
Seite 34: Dmx Technik
CLZW300B200SMLSD6010 60° x 10° Streuscheibe Werkzeuglose Montage durch SNAPMAG Technologie ® DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht... -
Seite 35: Technische Daten
Steckerbelegung: DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.): Shield Shield DMX-ABSCHLUSSSTECKER (TERMINATOR): Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt). 3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3 5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5 Steckerbelegung: 3-Pol XLR-Stecker:... -
Seite 36: Herstellererklärungen
Bedienelemente: Mode, Enter, Up, Down, ON/OFF switch Anzeigeelemente: OLED-Display Betriebsspannung: 100 - 240V AC / 50 - 60Hz Leistungsaufnahme: 180W Akku Typ: LG F1L Akku Spannung: 44,4V Akku Kapazität: 6,71 Ah Akku Energie: 298 Wh Akku Ladezeit: Akku Schutzeinrichtung: Schutz vor Überladung und Tiefentladung 300 Ladezyklen 0% ->... -
Seite 37: Ce-Konformität
CE-Konformität Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com. Des Weiteren können Sie diese auch unter info@adamhall.com anfragen. - Seite 116 CAMEOLIGHT.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com REV: 02...
