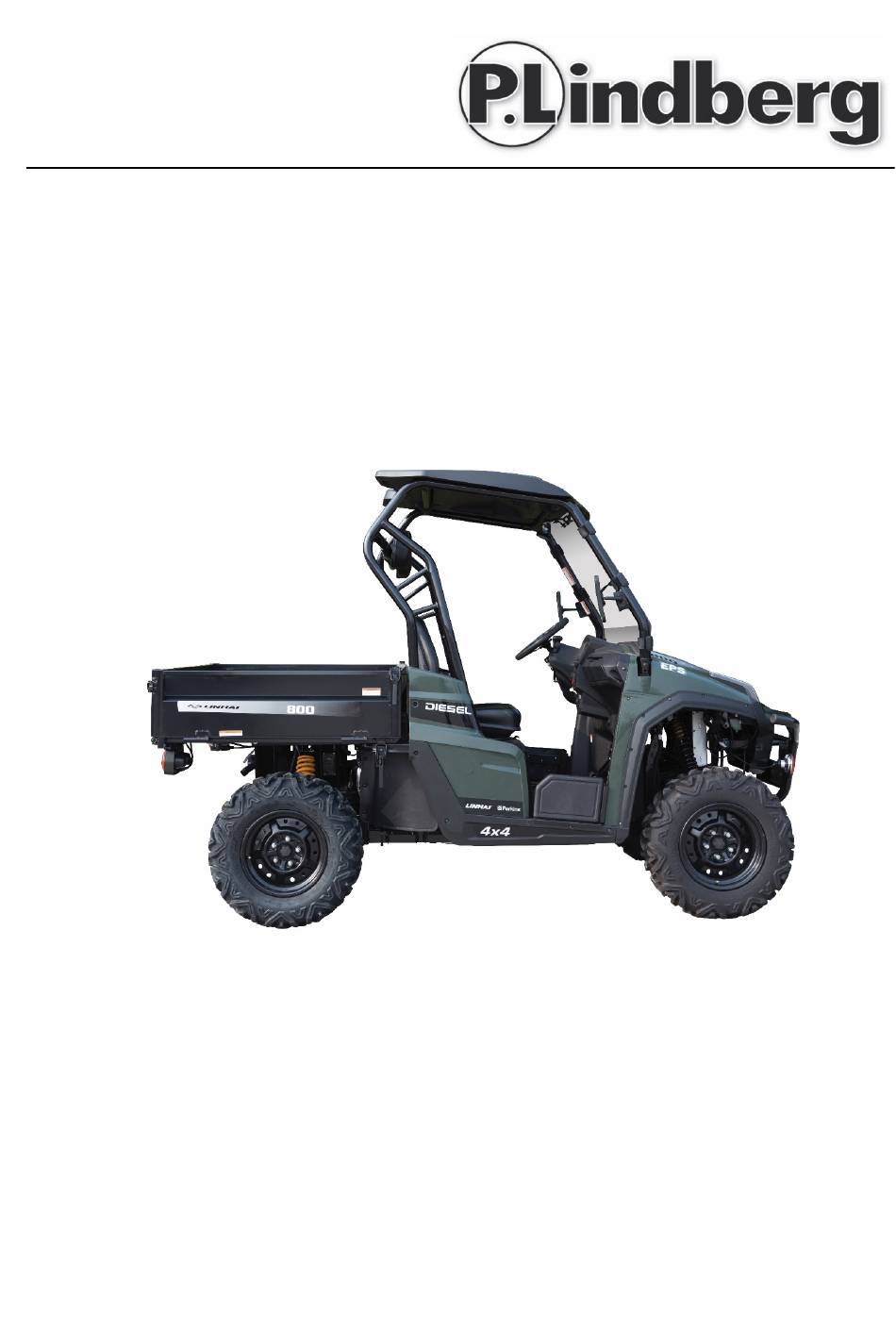

- Seite 1 Original Bedienungsanleitung Artikelnr.: 9056421 und 9056422 UTV-Quad 800cc T1 P-Lindberg GmbH – Flensburger Str. 3 – D-24969 Großenwiehe Tel. 03222/1097-888 Fax. 03222/1097-900 www.p-lindberg.de...

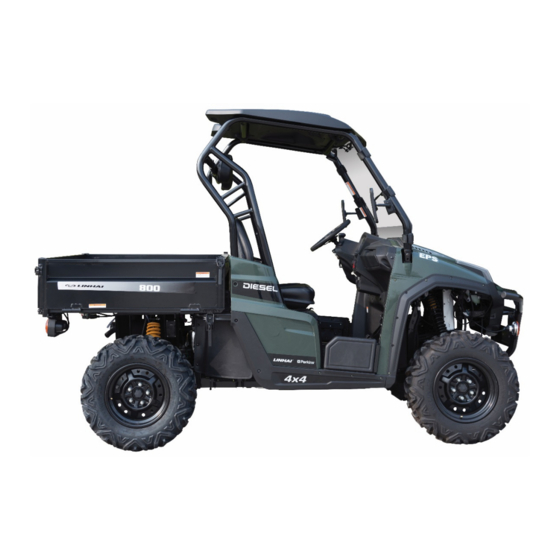

- Seite 2 UTV-Quad LINHAI 800 Ohne Servolenkung – Artikelnr. 9056421 Mit Servolenkung – Artikelnr. 9056422 Beschreibung: Großes UTV-Quad mit 800 cc starkem Perkins-Dieselmotor. Zugelassen als Traktor (T1-Klasse) und kann daher als Traktor angemeldet und auf Freilandstraßen gefahren werden. Geschwindigkeitsbegrenzung: 35 km/h. Optimal für die Arbeit im Feld, den Transport usw.
-
Seite 3: Inhaltsverzeichnis
Inhalt Technische Daten: ........................... 4 Sicherheitsanweisungen: ....................... 5 Elemente und Funktionen des Fahrzeugs: ................. 5 Instrumententafel ........................5 Licht und Blinker .......................... 6 Display ............................7 Radantrieb/Differenzialsperre ....................8 Zündschalter ..........................9 Stecker für Zubehör ........................10 Gaspedal ............................11 Bremspedal .......................... -
Seite 4: Technische Daten
Technische Daten: Länge x Breite x Höhe 3.018 x 1.520 x 1.930mm Freihöhe (mm) Trockengewicht (kg) Lastenkapazität auf der Ladefläche (kg) Vorderräder, 14x7 / 26X10-14 Reifen/Druck Hinterräder, 14x8.5 / 26x10-14 Reifen/Druck Anzugsmoment, Reifen 90 Nm Reifendruck 0,6 – 1,5 bar, je nach Fahrbedingungen Bremsen, vorne und Hydraulische Scheibenbremsen hinten... -
Seite 5: Sicherheitsanweisungen
Sicherheitsanweisungen: Es wird auf das Sicherheitshandbuch hingewiesen, das außerdem Richtlinien zum sicheren Fahren enthält. Elemente und Funktionen des Fahrzeugs: Instrumententafel Hintere Differenzialsperre Vordere Differenzialsperre Blinklicht jew. rechts und links. Hupe Hauptschalter Der Schlüssel wird im Uhrzeigersinn in die Position „ON“ gedreht, um das Fahrzeug zu starten. -
Seite 6: Licht Und Blinker
Es kann notwendig sein, dass man das Fahrzeug etwas vor und zurück bewegt, bis der mechanische Wechsel erfolgt. Erfolgt der Wechsel nicht innerhalb einer Minute, ertönt ein Warnton. Der Wechsel muss erneut initiiert werden. Wechsel zwischen Fernlicht und Abblendlicht. Licht aus-/einschalten. Warnblinkanlage. -
Seite 7: Display
Display Temperatur Kühlmittel 12 Anzeige H (schneller) Gang Tachometer 13 Anzeige L (langsamer) Gang Stundenzähler 14 Anzeige Sicherheitsgurt Tankanzeige 15 Fernlichtanzeige Lichtanzeige 16 Linker Blinker Rechter Blinker 17 Anzeige Batterie Anzeige 2-Rad/Allrad oder 18 Öl vorglühen Differenzialsperre Motorlampe (SVS) 19 Öldruck Anzeige Parkbremse 20 Wechsel zwischen km-/Meilen- Anzeige... -
Seite 8: Radantrieb/Differenzialsperre
Radantrieb/Differenzialsperre Hinweis: Darf nur gewechselt werden, wenn das Fahrzeug stillsteht. Hinweis: Beim Umschalten zwischen 2-Rad- und Allradantrieb bzw. Differenzialsperre kann es vorkommen, dass die Mechanik am vorderen Getriebe noch immer ein- /ausgeschaltet ist. Das endgültige Umschalten erfolgt erst dann, wenn man auf hartem Untergrund fährt oder zurückschiebt. -
Seite 9: Zündschalter
Zündschalter Stecken Sie den Schlüssel an und drehen Sie ihn auf ON. Vorglühen Start Anzeige kontrollieren: Wenn der Schlüssel auf „ON“ gedreht wird, müssen die Anzeigen 1 und 3 leuchten. Sollten Betriebsprobleme auftreten, leuchtet das jeweilige Lämpchen. Öldruck Glühkerze Batterie Zündschalter MAN 9056421_22 DE V1 P. -
Seite 10: Stecker Für Zubehör
Wichtig: Es reicht nicht aus, nur die Anzeige zu kontrollieren. Überprüfen Sie das Fahrzeug auch physisch wie im Sicherheitshandbuch beschrieben. Legen Sie den Leerlauf ein und drehen Sie den Schlüssel in die Position Vorglühen. 2-3 Sekunden dort halten. Temperatur Vorglühzeit Über 0 2-3 Sekunden 0 bis -5... -
Seite 11: Gaspedal
Gaspedal Achtung! Kontrollieren Sie, ob sich das Gaspedal (1) problemlos bewegt, bevor der Motor gestartet wird. Überprüfen Sie, ob sich das Pedal automatisch in die Ausgangsposition zurück bewegt, wenn man es loslässt. Achtung! Potenzielle Gefahr: Das Gaspedal funktioniert nicht Das kann geschehen: Wenn das Gaspedal schwer zu bedienen ist, kann es schwierig sein, die Geschwindigkeit zu erhöhen oder zu verlangsamen, wenn dies notwendig ist. -
Seite 12: Parkbremsengriff
Parkbremsengriff Der Parkbremsengriff (2) befindet sich auf der linken Seite des Fahrersitzes. Die Parkbremse verhindert, dass sich das Fahrzeug bewegt, wenn es geparkt ist. Um die Parkbremse zu aktivieren, muss der Griff ganz nach oben gezogen werden. Die Anzeige für die Parkbremse leuchtet am Display, wenn der Hauptschalter eingeschaltet ist. -
Seite 13: Tankdeckel
Tankdeckel Der Tankdeckel wird durch Drehen gegen den Uhrzeigersinn abgenommen. Sitze (1) Fahrersitz (2) Beifahrersitz Achtung! Potenzielle Gefahr: Loser Sitz Das kann geschehen: Der Fahrer kann die Herrschaft verlieren, Fahrer oder Passagier können während der Fahrt hinausgeschleudert werden. Vermeidung der Gefahr: Vergewissern Sie sich, dass die Sitze gut halten. Sicherheitsgurte Das Fahrzeug ist mit Drei-Punkt-Sicherheitsgurten für den Fahrer und Beifahrer ausgestattet. -
Seite 14: Handschuhfach
So wird der Sicherheitsgurt richtig angelegt: Halten Sie die Schnalle fest, während der Gurt quer über Brust und Hüfte gezogen wird. Der Gurt darf nicht verdreht sein oder sich in den Fahrzeugteilen, der Kleidung oder anderen Ausrüstungsgegenständen verheddern. Schieben Sie die Schnalle in den Verschluss, bis ein Klickgeräusch ertönt. Ziehen Sie an der Schnalle, um sich zu vergewissern, dass sie eingerastet ist. -
Seite 15: Ladefläche
Ladefläche 1. Ladefläche 2. Klappe hinten 3. Ladehaken (x2) Die max. zulässige Last beträgt 300kg! Öffnen und schließen der Seiten an der Ladefläche Klappe hinten Sperrverschluss (x2) Um zu öffnen: Sperrverschlüsse öffnen und Klappe senken Um zu schließen: Klappe in die Ursprungsposition bringen und mit den Sperrverschlüssen fixieren. -
Seite 16: Motorhaube
Motorhaube Um die Motorhaube zu öffnen: Die Schritte wie in der Abbildung angezeigt einhalten. Schieben Sie den kleinen Metallverschluss nach rechts, um die Motorhaube zu öffnen. Die Motorhaube kann nun geöffnet werden. Die Motorhaube wird angehoben. Um die Motorhaube zu schließen: senken Sie die Motorhaube langsam in die ursprüngliche Position und sorgen Sie dafür, dass sie wieder am Verschluss einrastet. -
Seite 17: Anlassen Des Motors
Anlassen des Motors Start bei kalter Maschine Achtung! Starten Sie den Motor niemals in einem geschlossenen Raum ohne ausreichende Belüftung. Die Auspuffgase enthalten Kohlenmonoxid, welches giftig ist und zu ernsthaften Verletzungen oder gar zum Tod führen kann. Lassen Sie das Fahrzeug vor dem Start immer ausreichend vorglühen, da der Motor ansonsten beschädigt werden kann. - Seite 18 Positiver Leiter des Startkabels Negativer Leiter des Startkabels Verbinden Sie dann ein Ende des negativen Leiters des Startkabels mit dem negativen Pol der aufgeladenen Batterie, das andere Ende des negativen Leiters des Startkabels mit einer nicht lackierten Metalloberfläche am Fahrzeug. Starten Sie den Motor.
-
Seite 19: Winde
Winde Das Fahrzeug ist mit einer elektrischen Winde ausgestattet, die von der Fahrerkabine aus oder mit der beigelegten Fernbedienung bedient werden kann. Fernbedienung für Winde – hier ausgeschaltet Ein- und ausrollen der Winde Wir empfehlen, dass das Seil bei der ersten Benutzung der Winde ganz von Handkraft abgerollt und mit der Hand wieder zurückgeführt wird, um sicherzustellen, dass es richtig aufgewickelt wird. -
Seite 20: Einfahrzeit
Einfahrzeit Die Einfahrtzeit für ein neues Quad sind die ersten 50 Betriebsstunden. Es ist äußerst wichtig, dass man in diesem Zeitraum gut auf den Motor aufpasst, da dies zu einer stärkeren Leistung und einer längeren Lebensdauer führt. Führen Sie die folgenden Schritte sorgfältig aus. -
Seite 21: Wartung
Wartung Kühlsystem des Motors Kühlflüssigkeitsstand Der Kühlflüssigkeitsbehälter an der rechten Seite, in unten abgebildetem Foto mit 2 markiert, muss stets bis zwischen die Markierungen Minimum und Maximum am Behälter aufgefüllt sein. Der Kühlflüssigkeitsstand wird vom Kühlsystem gesteuert und gewartet, welches aus dem Kühlflüssigkeitsbehälter, dem Füllstutzen, dem Druckdeckel (in unten abgebildetem Foto mit 1 markiert) und dem Verbindungsschlauch besteht. - Seite 22 Druckdeckel/Auffüllen der Kühlflüssigkeit Bremsflüssigkeitsbehälter/ Kontrolle des Bremsflüssigkeitsstands. Kontrollieren des Kühlflüssigkeitsstands Hinweis: Dies ist nur dann notwendig, wenn das Kühlsystem für Wartungs-/oder Reparaturarbeiten geleert worden ist. Sollte das System entleert worden sein, muss der Stand im Kühler überprüft, Kühlflüssigkeit muss nachgefüllt werden. Hinweis: Wird ein falscher Druckdeckel verwendet, funktioniert das System nicht korrekt.
-
Seite 23: Motoröl
Motoröl Um das Motoröl kontrollieren und einfüllen zu können, muss die Ladefläche gekippt und der Deckel geöffnet/entfernt werden. Der Ölstab ist mit einem roten Stöpsel versehen. Der Ölstand wird gemessen, indem der Ölstab herausgenommen, abgewischt und wieder ins Rohr gesteckt wird. Dann wird er wieder herausgezogen, um den Ölstand abzulesen. -
Seite 24: Getriebeöl
Hier wird Motoröl eingefüllt. Getriebeöl Um den Getriebeölstand kontrollieren und zu können, muss die Ladefläche gekippt und der Deckel entfernt werden. Der Getriebeölstab ist mit einem gelben Stöpsel versehen. Der Getriebeölstand wird auf dieselbe Weise wie der Motorölstand festgestellt. Das Öl muss zwischen den beiden Markierungen am Stab liegen. -
Seite 25: Sicherungen
Sicherungen Die Sicherungen des Fahrzeugs befinden sich in einer Box unter der Motorhaube. Die Box kann geöffnet werden, indem man leicht an den Seiten drückt, während man nach oben zieht. Geschlossene Sicherungsbox Geöffnete Sicherungsbox Oberseite der Sicherungsbox, mit Übersicht über die Funktion der Sicherungen. MAN 9056421_22 DE V1 P. -
Seite 26: Elektroschaltplan
Elektroschaltplan Wir behalten uns das Recht vor, ohne vorherige Information technische Parameter oder Spezifikationen für dieses Produkt zu ändern. MAN 9056421_22 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel. 03222/1097-888 D-24969 Großenwiehe E-mail: kontakt@p-lindberg.de...
