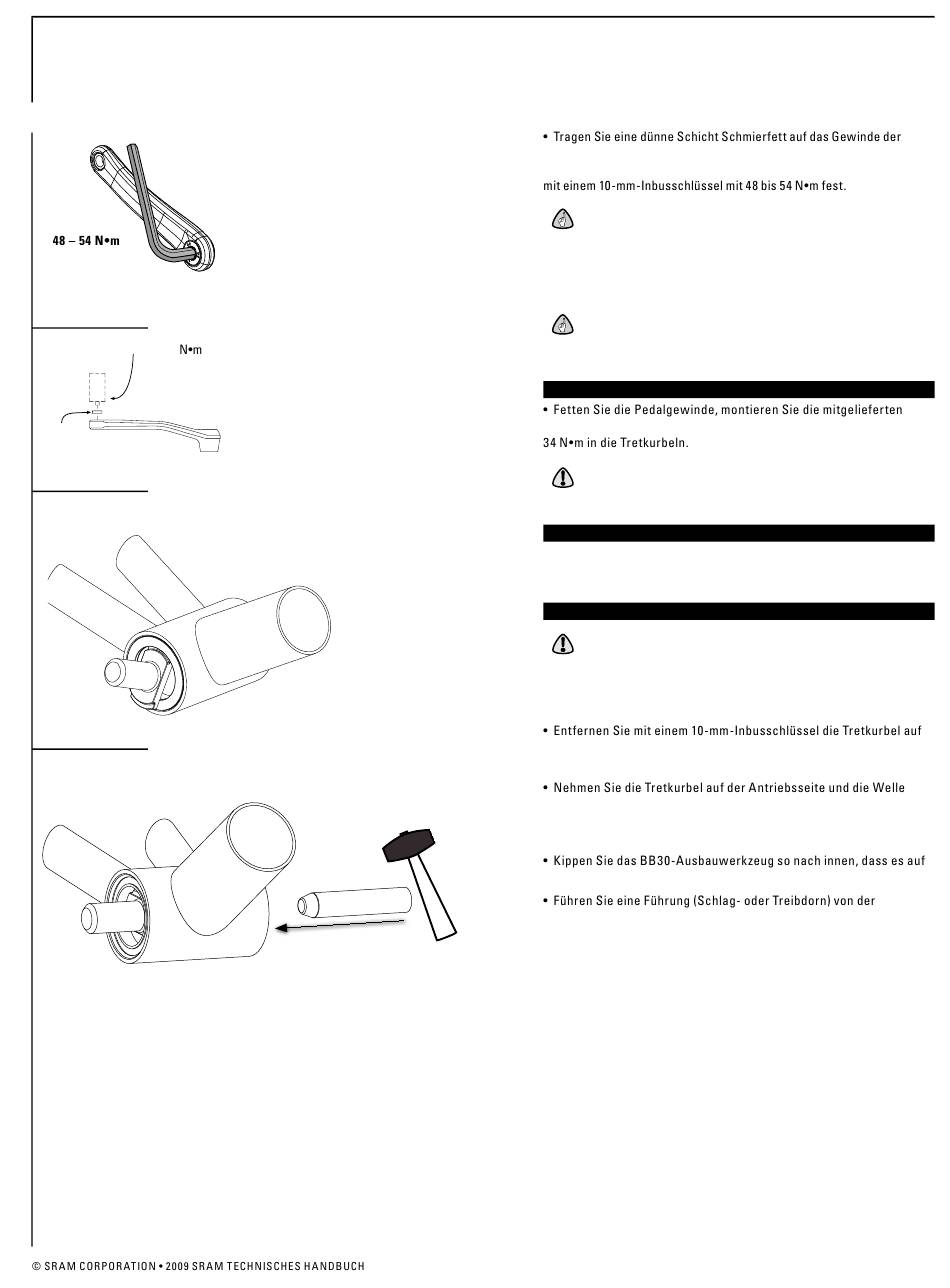

KURBELGARNITUR BB30
EINBAU
9
10 mm
10
31 – 34
a
11
12
Kurbel auf der Nicht-Antriebsseite auf. Setzen Sie die Tretkurbel für die
Nicht-Antriebsseite auf die Welle auf. Ziehen Sie die Kurbelschraube
H I N W E I S
Die Federscheibe auf der Nicht-Antriebsseite muss
zusammengedrückt, jedoch nicht ganz flach sein, wenn die
Kurbelschraube mit dem vollen Drehmoment angezogen
ist. Möglicherweise muss die Anzahl der Kunststoff-
Distanzstücke angepasst werden.
H I N W E I S
Versuchen Sie nicht, die Kurbelabzieher-Schraube von der
Tretkurbel auf der Nicht-Antriebsseite zu entfernen.
Andernfalls kann die Kurbelgarnitur beschädigt werden.
M O N T A G E D E R P E D A L E
Pedal-Unterlegscheiben (a) und schrauben Sie die Pedale mit 31 bis
A C H T U N G
Das Pedal auf der Antriebsseite hat ein Rechtsgewinde, das
Pedal auf der Nicht-Antriebsseite hat ein Linksgewinde.
W A R T U N G
Verwenden Sie nur Wasser und eine milde Seife, um die
Kurbelgarnitur und das Innenlager zu reinigen. Verwenden Sie
KEINEN Hochdruckreiniger.
A U S B A U
A C H T U N G
Tragen Sie bei der Montage einen Augenschutz. Die
Sicherungsklemmen des BB30-Systems haben scharfe Kanten
und können schwere Augenverletzungen verursachen, wenn
Sie bei der Montage aus dem Innenlager schnellen.
der Nicht-Antriebsseite mithilfe der Kurbelabzieherschraube von der
Welle (nicht abgebildet).
aus dem Innenlager heraus. Möglicherweise müssen Sie mit einem
Gummihammer vorsichtig die Welle in Richtung des Rahmens
schlagen, um sie zu lösen (nicht abgebildet).
der Innenseite des Lagers sitzt.
gegenüberliegenden Seite aus ein, und platzieren Sie sie gegen das
BB30-Ausbauwerkzeug. Schlagen Sie mit einem Gummihammer
leicht auf das BB30-Ausbauwerkzeug, bis das Lager aus dem
Tretlagergehäuse austritt. Wiederholen Sie den Vorgang für die
andere Seite.
H I N W E I S : Bauen Sie die entfernten Lager nicht wieder ein.
Tauschen Sie entfernte Lager stets durch neue aus.
Die Sicherungsklemmen müssen zum Austausch der Lager nicht
entfernt werden, sofern sie nicht beschädigt sind. Eine beschädigte
Sicherungsklemme kann entfernt werden, indem mit einem
Flachschraubendreher der eingekerbte Teil der Sicherungsklemme
aus der Kerbe des Innenlagers gehoben und die Sicherungsklemme
aus der Kerbe geschoben wird (nicht abgebildet).
23
