KURBELGARNITUR BB30
EINBAU
4
5
6
a
a
4
7
22
4
a
b

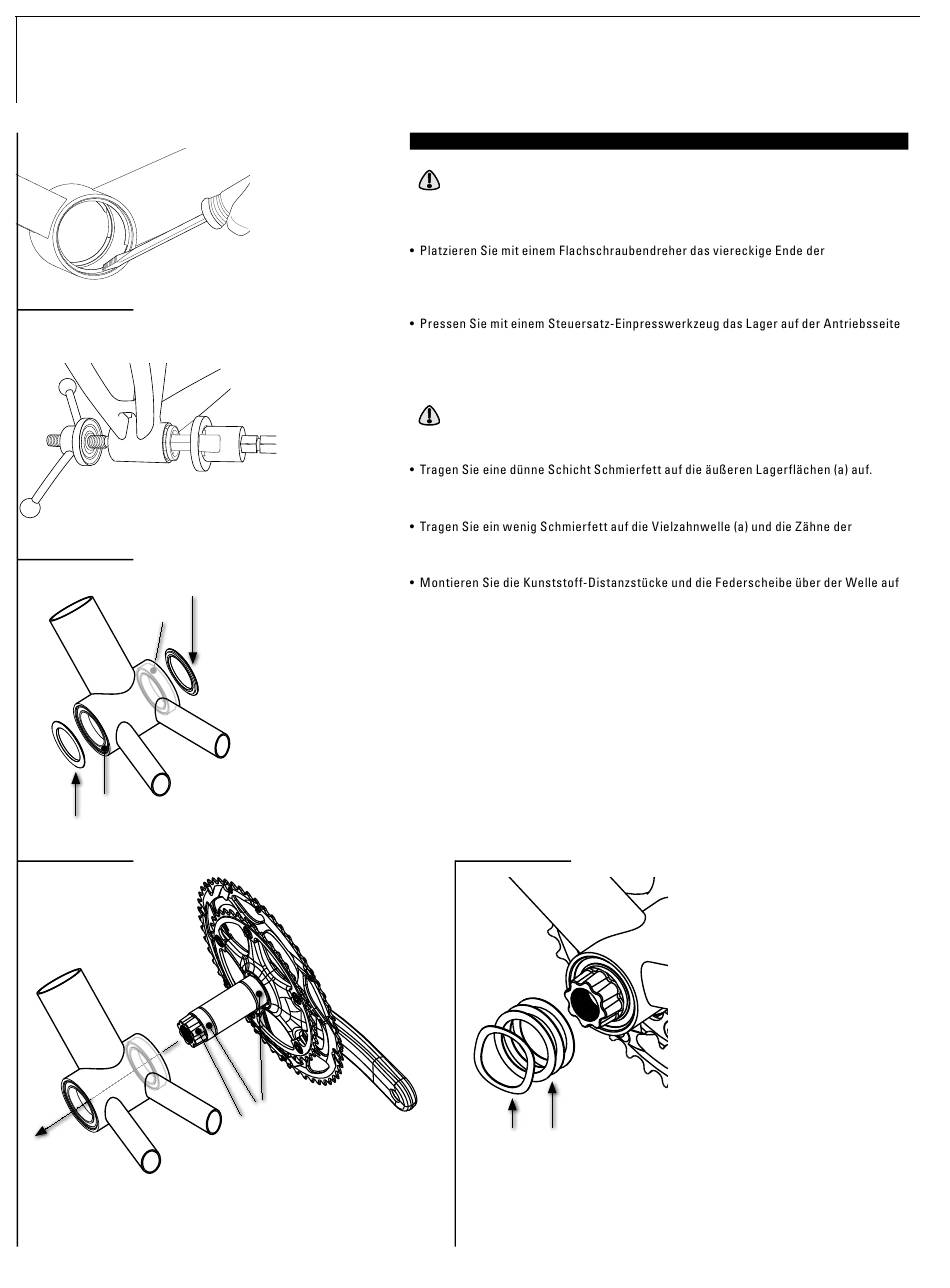

E I N B A U
A C H T U N G
Tragen Sie bei der Montage einen Augenschutz. Die Sicherungsklemmen des BB30-
Systems haben scharfe Kanten und können schwere Augenverletzungen verursa-
chen, wenn Sie bei der Montage aus dem Innenlager schnellen.
Sicherungsklemme in der Kerbe des Innenlagers und drücken Sie die Klemme
vollständig in die Kerbe. Stellen Sie sicher, dass die Sicherungsklemme vollständig in
der Kerbe sitzt. Wiederholen Sie den Vorgang auf der anderen Seite.
in das Tretlagergehäuse, bis es an der Sicherungsklemme anliegt. Wiederholen
Sie diesen Schritt für das Lager auf der Nicht-Antriebsseite. Beachten Sie die
Herstelleranweisungen zum richtigen Gebrauch des Steuersatz-Einpresswerkzeugs.
V O R S I C H T
Wenn beide Lager gleichzeitig eingepresst werden, können die Lager und/oder
der Rahmen beschädigt werden.
Platzieren Sie die Lagerschilde so über den Lagern, dass die abgestuften Seiten zu den
Lagern weisen.
Vielzahnwelle (b) auf. Führen Sie die Kurbel/Wellen-Baugruppe für die Antriebsseite
durch die montierten BB30-Lager.
der Nicht-Antriebsseite des Innenlagers.
8
2
3
GEN.0000000000482
