Stromversorgung

Schlepperausrüstung
- Mitgelieferte 4-polige Steckdose am Heck des Schleppers
montieren und entsprechend dem Schaltschema an der 7-
poligen Steckdose des Schleppers anschließen.

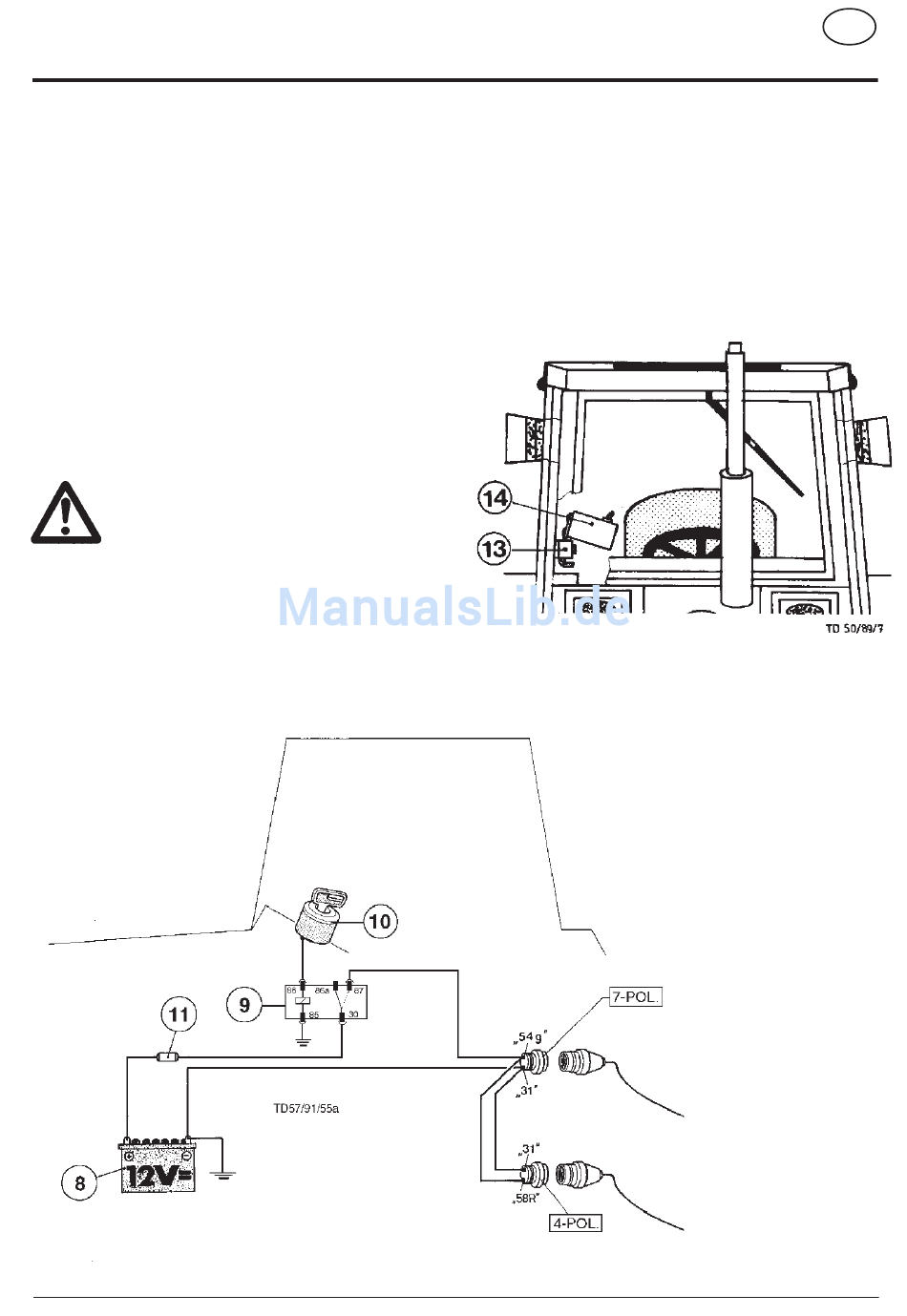

Bei Schleppern wo der Anschluß "54g" noch nicht mit Strom
versorgt wird, muß die Stromversorgung über ein Relais (9)
hergestellt werden welches über das Zündschloß (10)
anzusteuern ist.
Leiterquerschnitt 2,5 mm
Absicherung 16A (11)
Die Stromversorgung für die 4-polige Steckdose erfolgt über
die Steckdosenanschlüsse "54g"(+Pol) und "31"(-Pol).
Diese Umrüstung ist nur durch eine Fachwerkstätte
durchzuführen.
Nicht direkt an Zündschloß anklemmen
(Brandgefahr bzw. Beschädigung der elektrischen
Anlage).
Nur Originalsicherungen verwenden. Bei Verwendung zu
starker Sicherungen wird die elektrische Anlage zerstört!
ERSTANBAU 9500-D (107)
2
ERSTANBAU AN DEN SCHLEPPER

Verbindung zum Schlepper herstellen

- Nach Durchführung der angegebenen Arbeiten, 4-poligen
und 7-poligen Stecker am Schlepper ankuppeln.
- Funktion der Beleuchtung am Wagen überprüfen.

Anbringung des Schaltpultes

- Mitgelieferte Lasche (13) in Griffnähe und Sichtbereich des
Fahrers in der Schlepperkabine montieren.
- Steuerpult (14) in die Lasche stecken.
- 4. -
