Einbau, Überprüfung der
Komfortbedienung

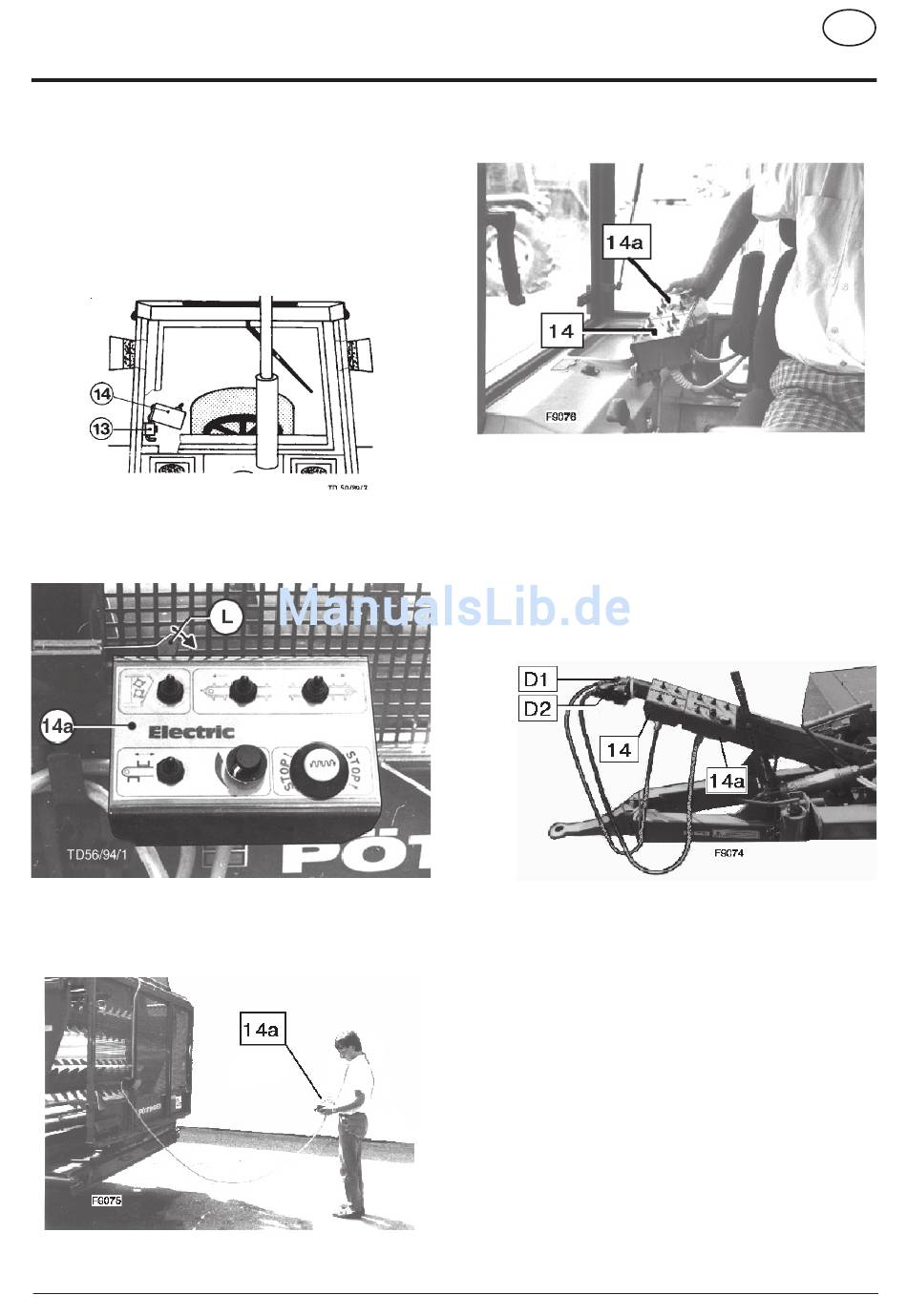

Einbau

- Mitgelieferte Lasche (13) für die Komfortbedienung in
Griffnähe und Sichtbereich des Fahrers mit 2 SK-Schrauben
in der Schlepperkabine montieren.
- Schaltpult - Front (14) in Lasche abstecken.
- Schaltpult - Heck (14a) so an der Wagenrückwand abstek-
ken, daß die Federlasche (L) in den Bolzen einrastet.
- 4-poligen Stecker an die Steckdose kuppeln.
Das Schaltpult - Heck (14a) kann von der Rückwand
abgenommen und als Fernbedienung verwendet werden.
107 / ELEK.HYDR.KOMF. 9500-D
ELEKTROHYDRAULISCHE KOMFORTBEDIENUNG
Wird das Schaltpult - Heck (14a) zusätzlich zum
Schaltpult - Front (14) in der Schlepperkabine verwendet,
können die Antriebe für Dosierer, Querförderband und
Kratzboden sowie die Kratzbodengeschwindigkeit und die
STOP - Taste von vorne aus geschaltet werden.

Stecker ankuppeln

- Schaltpult - Front (14) an
ankuppeln.
- Schaltpult - Heck (14a), bei Verwendung in der
Schlepperkabine, an die linke Steckdose (D2) ankuppeln.

Sicherheitshinweis

Wenn mehrere Personen die Schaltelemente des Gerätes
bzw. des Zugfahrzeuges zur selben Zeit bedienen können
ist besondere Vorsicht geboten. Es ist vorher eine
gewissenhafte Absprache zwischen den beteiligten
Personen durchzuführen.
Ein Beispiel:
Es besteht Verletzungsgefahr, wenn sich eine Person am
Wagenheck aufhält und jemand in der Schlepperkabine
eine Schaltfunktion auslöst (Rückwand öffen, Antrieb
einschalten, . . . ).
- 16 -
D
die rechte Steckdose (D1)
