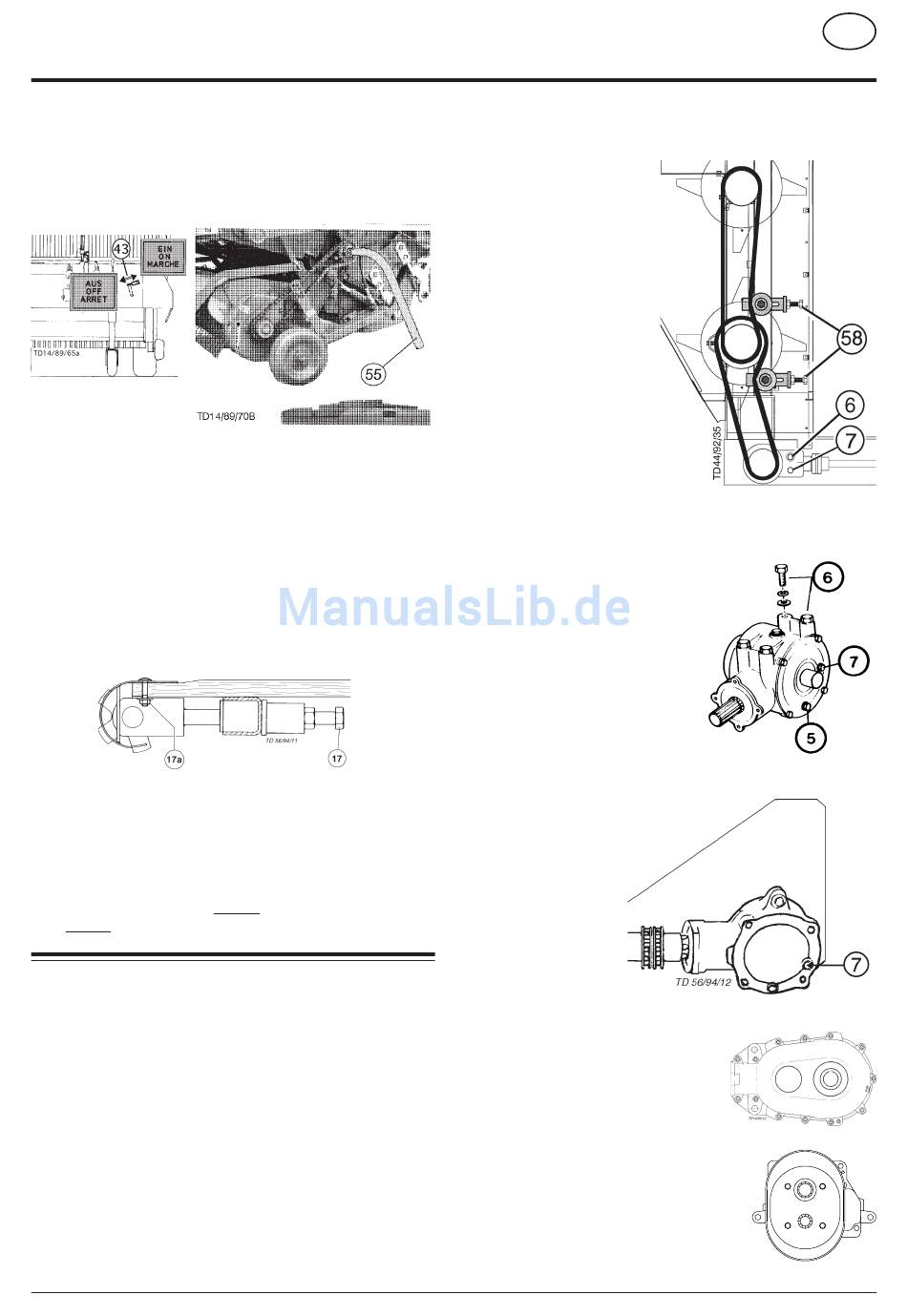

Hebel (55)

• Für Wartungsarbeiten können mit dem Hebel (55) die Pick-
up und gleichzeitig die Förderschwingen der Presse gedreht
werden.
- Der Antrieb ist durch Verriegeln des Schalthebels (43)
abzuschalten.

Kratzbodenketten

• Die beiden Kratzbodenketten müssen gleichmäßig, aber
nicht zu straff, gespannt sein. Sie sollen einen leichten
Durchhang aufweisen.
Nachspannen der Kratzbodenketten
Die Spannschrauben (17) befinden sich unter der Plattform.
- Verschraubung "17a" lockern
- Kratzbodenketten gleichmäßig spannen (mit Schraube "17")
- Verschraubung "17a" wieder festziehen
Wenn der Spannweg nicht mehr ausreicht, sind Kettenglieder
zu entfernen. Immer eine gerade Gliederanzahl (2, 4, 6, ...)
an beiden Ketten entfernen.

Getriebe

Getriebeöl jährlich erneuern bzw. ergänzen.
Öl nachfüllen
- Zum Öleinfüllen eine der beiden Befestigungsschrauben (6)
herausdrehen.
- An der Niveauschraube (7) Ölstand kontrollieren.
Öl wechseln
- Ölablaßschraube (5) öffnen.
- Altes Öl ablassen und ordnungsgemäß entsorgen.
- 0,9 Liter Öl, laut Schmierplan, einfüllen.
PÖ 9500-D WARTUNG (107)
Antriebsketten für Dosierwalzen
- Alle 40 Fuhren Kette ölen
und Kettenspannung
überprüfen.
- Das Nachspannen der
Antriebskette erfolgt an
der Spannschraube (58)
nach Lösen
Kontermutter und der
Sicherungsmutter.
- Kontermutter
Sicherungsmutter nach
dem Spannen der Kette
wieder festziehen.
Dosierergetriebe:
Eingangsgetriebe:
Seitengetriebe: 0,9 Liter
Kratzboden-Getriebe: 1,0 Liter
Mäh-Getriebe: 0,25 Liter
- 41 -
WARTUNG
der
und
0,75 Liter
0,9 Liter
D
TD 56/94/13
