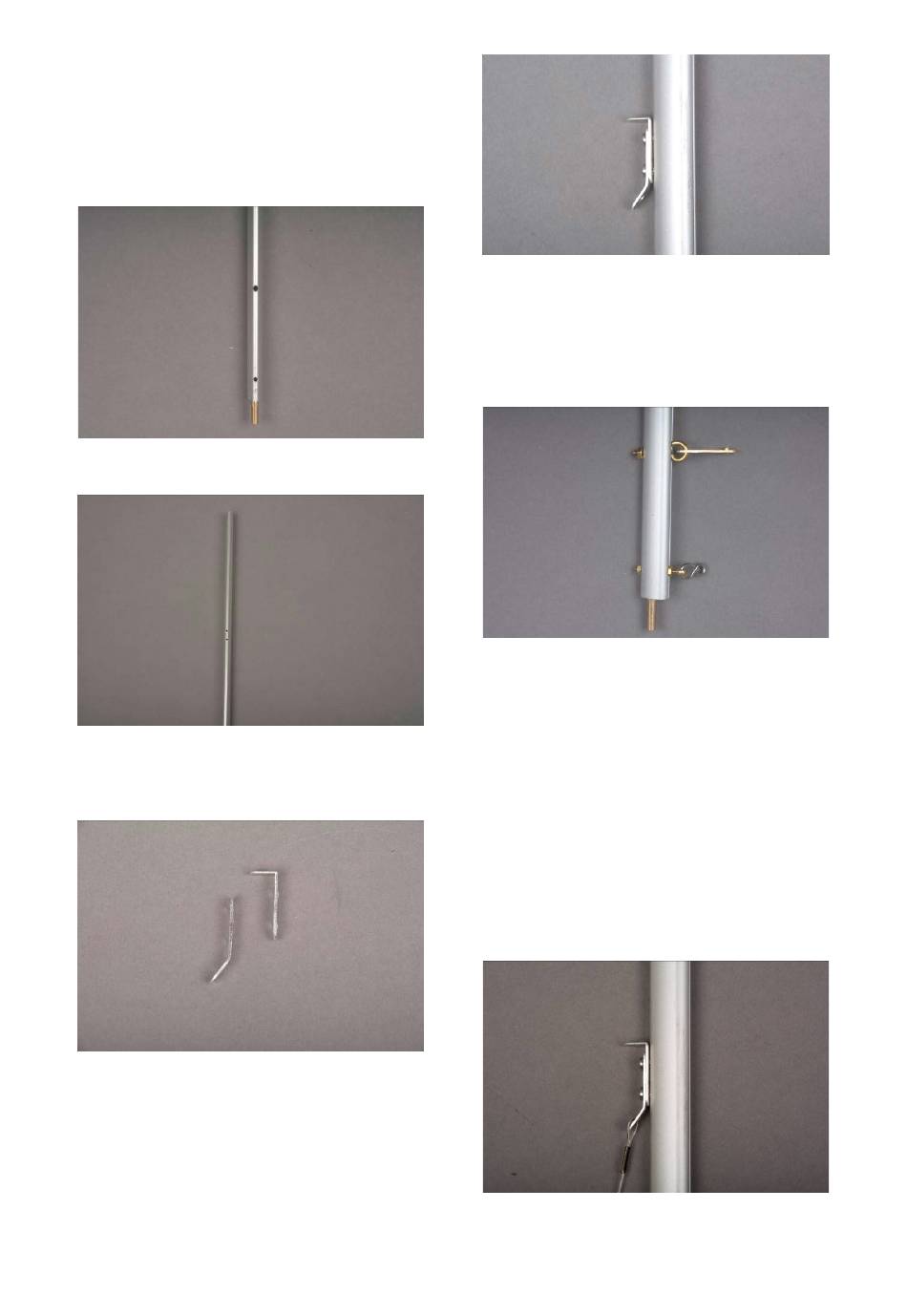

Baustufe 5, der Mast, Teile 5.1 bis 5.21
Den Stift Teil 5.2 mit 5 min Epoxi so in den
Mast einkleben, dass er 14 mm heraussteht.
Den Mast Teil 5.1 gemäß Detailzeichnung „5A"
und Maßangaben bohren.
Abb. Bohrungen für Niederholer und
Baumlager
Abb. Bohrungen für Wantenbefestigung
Biegen Sie 2 Laschen Teil 5.11 und 5.13 wie
auf der Abbildung zu sehen.
Abb.
Lampenkonsole
Wanten
Schrauben Sie die beiden Teile mit 2
Schrauben 5.14 am Mast fest.
Stand September 2018
und
Aufhänger
für
Seite 10
Abb. Aufhängung für Wanten und Konsole für
Toplicht
Den S-Haken 5.3 in die Ringschraube 5.4
einhängen und eine Mutter 5.5 aufschrauben.
Die Ringschraube durch den Mast stecken und
mit einer zweiten Mutter fest schrauben.
Abb. Befestigung Lümmelbeschlag und
Niederholer
Die Lasche für den Baum in die Augenschrau-
be einhängen. Die Bohrung hierfür zuvor auf
2,5 mm aufbohren. Die Augenschraube probe-
halber festschrauben. Die Lasche wird in Bau-
stufe 6 in den Großbaum eingeklebt.
Die Wanten 5.9 werden aus einem Stück
Drahtseil gefertigt. Hierfür ein Stück Stahllitze
für die beiden Wanten Teil 5.9 auf 2,2 m
ablängen. Durch die untere Bohrung der Mast-
lasche die Stahllitze bis zur Mitte ziehen und
direkt unterhalb der Lasche mit einer Quetsch-
hülse 5.10 verpressen.
Abb. Befestigung der Wanten
©
Krick Modelltechnik, Knittlingen
