Inhaltszusammenfassung für WESTECH WT Combi-Eco

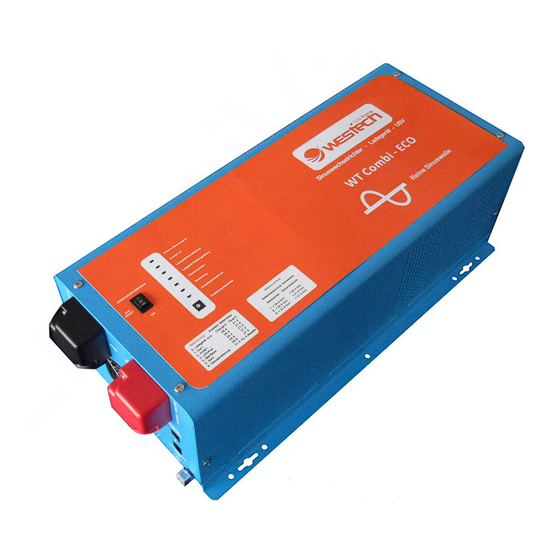

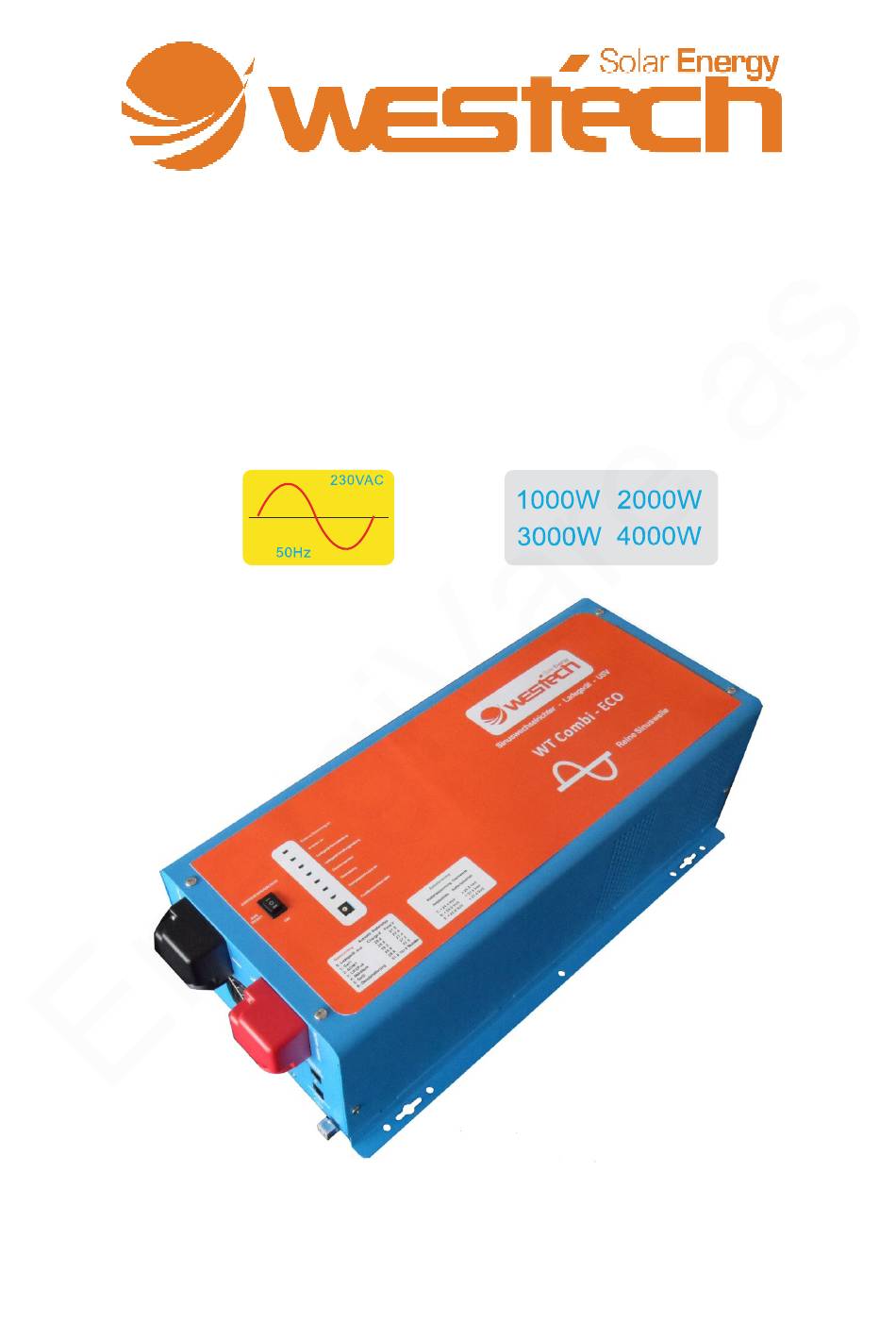

- Seite 1 Bedienungsanleitung WT Combi-Eco Wechselrichter – Ladegerät - USV...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtige Sicherheitsinformationen 2. Produktbeschreibung 3. Anschlussschema 4. Wechselstrom-Anschluss 5. Checkliste 6. Installation 7. Stufenladung 7.1. Startladestufe CC 7.2. Nachladestufe CV 7.3. Erhaltungsladung 7.4. Ladeschema 7.5. Desulfatierung 8. Fernbedienung 9. Inbetriebnahme 10. Funktionsübersicht LED Anzeige 11. Einstellungen und Funktionswahlschalter 11.1. -
Seite 3: Wichtige Sicherheitsinformationen
1. Wichtige Sicherheitsinformationen Falsche Installation und Missbrauch des Wechselrichters können Gefahr für die Benutzer und gefährliche Bedingungen verursachen. Wir legen Ihnen nahe, auf alle "VORSICHT" und "WARNUNG" Erklärungen zu achten. "VORSICHT" Erklärungen bezeichnen Bedingungen oder Verfahren, die zu Beschädigungen des Wechselrichters oder anderen Geräten führen können. -
Seite 4: Produktbeschreibung
Batteriespannung von 12 Volt kann keinen 24Volt oder 48 Volt Wechselrichter versorgen. 2. Produktbeschreibung Vielen Dank für Ihre Wahl sich, für einen Spannungswandler von Westech-Solar zu entscheiden. Der Wechselrichter ist ein kompakter und mobiler Stromwechselrichter in modernem und praktischem Design. Direkt von der 12V/24V/48V Gleichstrombatterie wird der Wechselrichter effizient und betriebssicher die verschiedensten 230V Wechselstromverbraucher versorgen. -
Seite 5: Anschlussschema
Integrierte Sicherheitsmerkmale: • Schutz vor elektrischer Überlastung durch automatische Abschaltung. • Schutz vor Unterspannung der Batterie durch Warnsignal und danach Abschaltung des Wechselrichters. • Schutz vor Batterieüberspannung durch automatische Abschaltung des Wechselrichters. • Schutz vor Überhitzung durch Ventilator und automatische Abschaltung bei Überhitzung. •... -
Seite 6: Wechselstromanschluss
4. Wechselstromanschluss ACHTUNG: Verbinden Sie niemals den Wechselstrom-Ausgang des Wechselrichters mit dem öffentlichen Stromnetz! Dies hat unweigerlich die Zerstörung des Wechselrichters zur Folge. Nur die Eingangsseite (INPUT) darf an das Stromnetz angeschlossen werden. Der Anschluss des Wechselrichters sollte ausschließlich von Elektrofachkräften gemäß den elektrischen Sicherheitsvorschriften und VDE-Vorschriften vorgenommen werden. -
Seite 7: Checkliste
5. Checkliste 1. Stellen Sie sicher, dass die Eingangsspannung des Wechselrichters mit der Batteriespannung Ihrer Batterieanlage des Boot-, Solar oder Fahrzeug-System übereinstimmt. (12V , 24V oder 48 Volt). 2. Verbauen Sie den Wechselrichter so nah wie möglich in der Nähe der Batterie. Je kürzer die Batteriekabel sind umso weniger Spannungsabfall wird durch die Kabel hervorgerufen. -
Seite 8: Stufenladung
10. Bevor Sie das Gerät einschalten, stellen Sie bitte sicher, dass der richtige Batterietyp auf dem kleinen Batteriewahlschalter gewählt ist. Drehen Sie den Schalter auf den Akku-Typ den Sie verwenden. Die Software wird die Ladestärke automatisch Ihrer Batterie entsprechend des Ladezustandes anpassen. 7. -
Seite 9: Desulfatierung
Batteriehersteller welche Ladespannung er vorschreibt und wählen Sie diejenige, die am ehesten auf Ihre Batterie zutrifft. Falls Sie immer noch zweifeln, dann wählen sie am besser eine Einstellung mit niedriger Ladespannung. Ihre Batterie wird es Ihnen mit längerer Lebensdauer danken. Die Desulfationseinstellung (Position 6 hier in rot geschrieben) ist sehr gefährlich, falls sie nicht wissen was es damit auf sich hat. -
Seite 10: Fernbedienung
überschreitet, dann stoppen Sie sofort den Prozess und lassen Sie die Batterie abkühlen! 8. Fernbedienung Der Wechselrichter kann auch durch eine Kabelfernbedienung aus- und eingeschaltet werden. Diese Fernbedienung ist optional erhältlich und wird an die dafür vorgesehene RJ12 Buchse an der Rückseite des Gerätes eingesteckt. Dadurch kann der Wechselrichter auch von einem anderen Raum oder vom Führerhaus gesteuert werden. -
Seite 11: Funktionsübersicht Led Anzeige
(vorausgesetzt, die Batterien sind über 11/22 Volt). 2. Wenn die oben genannte Funktion 230V Wechselstrom liefert, dann verbinden Sie den 230V Wechselstromeingang des Gerätes mit der externen 230V Stromquelle (Hausstrom, Generator). 3. Nach einer Zeit von ca. 20 Millisekunden schaltet der Wechselrichter seine Inverterfunktion ab und schaltet den 230V Eingangsstrom direkt auf seinen 230V Ausgang durch. -
Seite 12: Netzvorrang
11.2. Netzvorrang Folgende Batterietypen sind einstellbar: (in Klammern 24V/48V) 1: Gel 1 Anfang 14,2V (28,4V) (56,8V) Ende 13,6V (27,2V) (54,4V) 2: AGM Anfang 14,3V (28,6V) (57,2V) Ende 13,8V (27,6V) (55,2V) 3: LiFePo4 Anfang 14,6V (29,2V) (58,4V) Ende 13,7V (27,4V) (54,8V) 4: Blei-Säure Anfang 14,4V (28,8V) (57,6V) Ende 13,6V (27,2V) (54,4V) 5: Gel 2 Anfang 14,4V (28,8V) (57,6V) Ende 13,8V (27,6V) (55,2V) -
Seite 13: Energiesparmodus
schaltet der Spannungswandler unterbrechungsfrei in den Netzbetrieb um und entnimmt den Strom für die Verbraucher dem Stromnetz oder dem angeschlossenen Generator. Wird die Batterie durch die Solaranlage wieder aufgeladen und erreicht die Rückkehrspannung, so schaltet der Wechselrichter unterbrechungsfrei wieder auf Spannungswandlerbetrieb um und verwendet erneut die Batterie als Stromquelle für die angeschlossenen Verbraucher. -
Seite 14: Integrierte Relaisschaltung
Hierbei ist der Spannungswandler nur eingeschaltet, wenn er Verbraucher versorgt. Messbarer Batteriestrom wird nur bei eingeschaltetem 230V Verbraucher entnommen. Im ungünstigsten Fall kann es bis zu 30 Sekunden dauern bis der 230V Verbraucher Strom vom Spannungswandler bekommt. 12. Integrierte Relaisschaltung 12.1. -
Seite 15: Relaisschaltung - Zustände
12.2. Relaisschaltung - Zustände Das Relais hat insgesamt 3 Zustände: Zustand 1: Das Relais ist deaktiviert. Zustand 2: Solange die Batterien genug Spannung haben, und diese nicht unter den einstellbaren Grenzwert sinkt, gibt der Wechselrichter Strom an das Relais ab und schafft eine Verbindung zwischen C und NO. -
Seite 16: Betrieb
Zustand 3: Sobald die Batterie unter den eingestellten Spannungswert sinkt, stoppt der Wechselrichter die Stromzufuhr zum Relais. Dieses schaltet zurück in die Ausgangsposition: C- NC. Möchten Sie ein Gerät (wie etwa einen Generator) anschließen, welches den Wechselrichter bei niedriger Batteriespannung gesondert mit Strom versorgt, so schließen Sie dieses an C- NC 12.3. -
Seite 17: Batterievorrang
16. EG-Konformitätserklärung Wir, die Westech-Solar Energy GmbH Robert-Koch-Str. 3a, 82152 Planegg erklären in alleiniger Verantwortung, dass das Produkt Sinuswechselrichter 12-48V DC Typ WT Combi-Eco 1000-5000 Den wesentlichen Schutzanforderungen genügt, die in den europäischen Richtlinien 2006/95/EG Niederspannungsrichtlinie 2004/108/EG Elektromagnetische Verträglichkeit (EMV)
