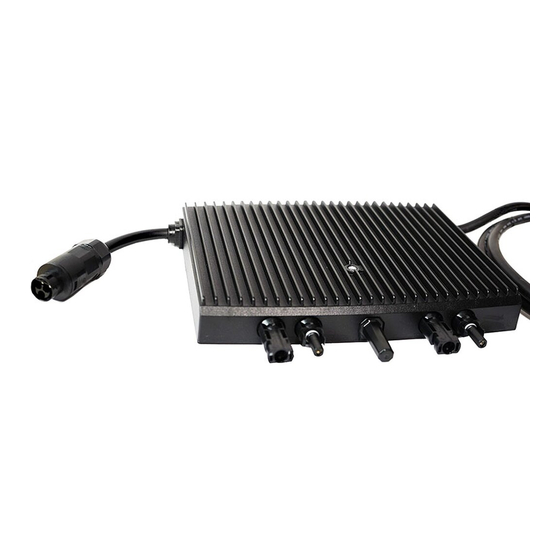

- Seite 1 Installationsanleitung Herf 600 Mikro-Wechselrichter Westech-Solar Energy GmbH, Robert-Bosch-Str. 11, 85748 Garching info@westech-energy.com, www.westech-energy.com +49 (0) 89-89545770...
- Seite 2 Installationsanleitung Zubehör Beschreibung Objekt Wechselstrom Endkabel (männl.), 2m 12AWG Kabel Gleichstrom Verlängerungskabel, 1m M8*25 Schrauben Wechselstrom Endkappe (weibl.), IP68 *Hinweis: Oben aufgeführte Zubehörteile sind nicht im Lieferumfang enthalten und müssen separat erworben werden. (M8-Schrauben müssen vom Installateur selbst vorbereitet werden).
-
Seite 3: Installationsschritte
Installationsschritte Hinweis: Vergewissern Sie sich, dass der Mikro-Wechselrichter in der erforderlichen Umgebung installiert ist (weitere Einzelheiten finden Sie im Benutzerhandbuch des Produkts). 1. Befestigen Sie den Mikro-Wechselrichter auf der Schiene. a). Markieren Sie die ungefähre Mitte jeder Platte auf dem Rahm en. b). - Seite 4 3. Schließen Sie das Wechselstrom- Endkabel an A) Installation des Kabelendsteckers. Schraubenschlüssel Nr. 30 oder Schraubenschlüssel mit einer Breite von mehr als 3 cm, Kreuzschraubendreher Nr. 1, Drahtabisolierer. a) Demontieren Sie den Stecker und führen Sie das Kabel durch die wasserdichte Kappe und das Steckergehäuse. b) Schließen Sie das Kabel an die Klemme, und die Schraube.
-
Seite 5: Mikrowechselrichter Installationsübersicht
Erstellen einer Installationsübersicht A) Bringen Sie das Etikett mit der Seriennummer an der entsprechenden Stelle auf der Installationskarte an. Mikrowechselrichter Installationsübersicht V1.0 Markieren Sie (N) Panel-Typ: Kunden Information: DCU Seriennummer: Norden Azimut: Neigung: Blatt... -
Seite 6: Einrichten Des Überwachungssystems
5. Anschlißen der PV-Module A) Montieren Sie die PV-Module oberhalb des Mikro-Wechselrichters. B) Schließen Sie die Gleichstrom-Kabel der PV-Module an die Gleichstrom-Eingangsseite des Mikro-Wechselrichters an. 6. Das System mit Energie versorgen A) Schalten Sie den Wechselstrom-Unterbrecher des Nebenstromkreises ein. B) Schalten Sie den Wechselstrom-Hauptschalter des Hauses ein. Ihr System beginnt nach einer Wartezeit von etwa zwei Minuten mit der Stromerzeugung. - Seite 7 Westech-Solar Energy GmbH Robert-Bosch-Str. 11, 85748 Garching info@westech-energy.com, www.westech-energy.com +49 (0) 89-89545770...
