1. Wichtige Sicherheitsinformationen 1.1. Sicherheit Teil 1 Falsche Installation und Missbrauch des Wechselrichters können Gefahr für die Benutzer und gefährliche Bedingungen verursachen. Wir legen Ihnen nahe, auf alle “VORSICHT” und “WARNUNG” Erklärungen zu achten. “VORSICHT” Erklärungen bezeichnen Bedingungen oder Verfahren, die zu Beschädigungen des Wech- selrichters oder anderen Geräten führen können.

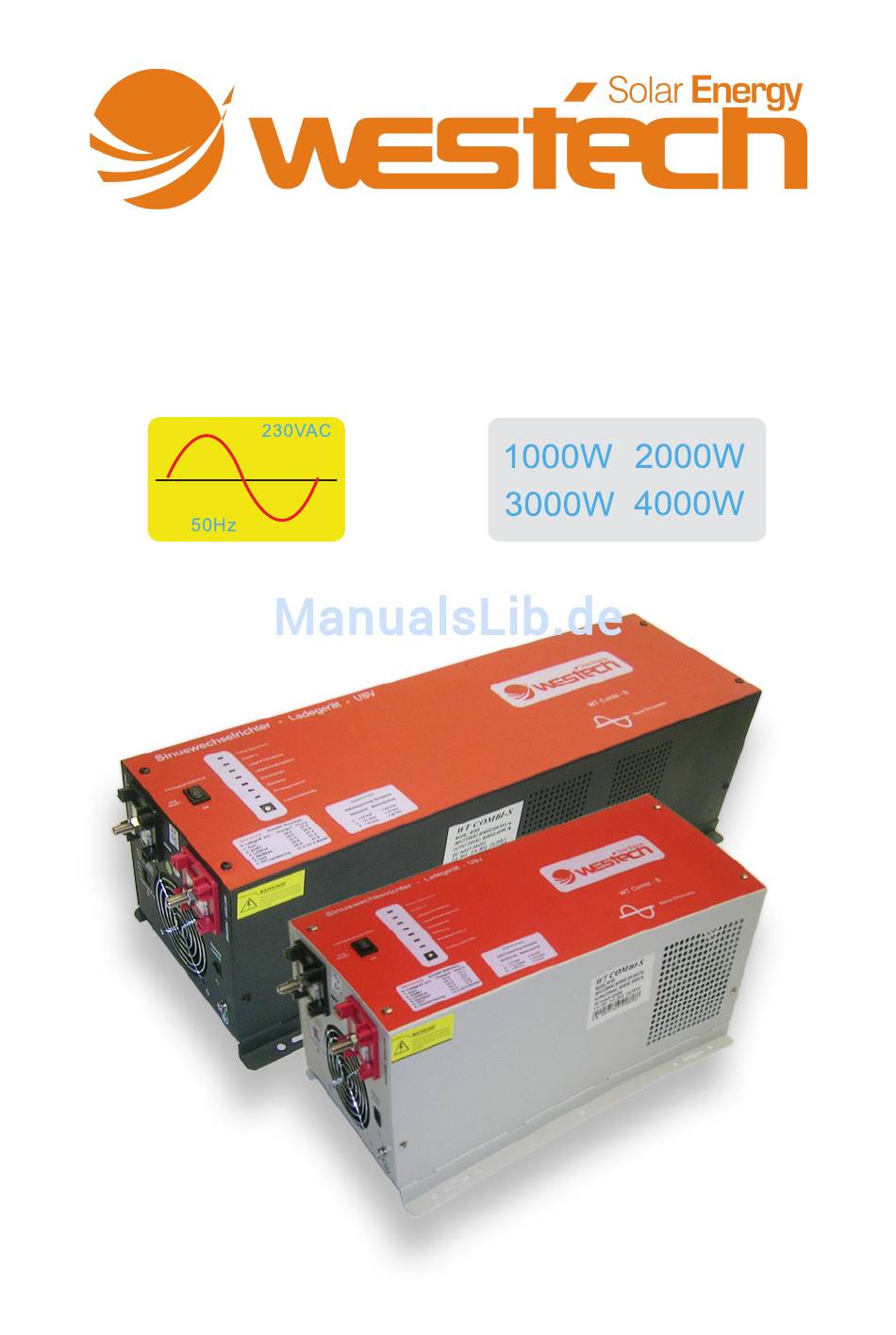

• Eine Batteriespannung von 12 Volt kann keinen 24 Volt Wechselrichter versorgen. 2. Produktbeschreibung Vielen Dank für Ihre Wahl sich für einen Spannungswandler von Westech-Solar zu entscheiden. Der Wechselrichter ist ein kompakter und mobiler Stromwechselrichter in modernem und praktischem Design. Direkt von der 12V/24V/48V Gleichstrombatterie wird der Wechselrichter effizient und betrieb- ssicher die verschiedensten 230V Wechselstromverbraucher, z.B.
• Schutz vor Überspannung der Batterie durch Warnsignal und danach Abschaltung des Wechselrichters. • Schutz vor Batterieüberspannung durch automatische Abschaltung des Wechselrichters. • Schutz vor Überhitzung durch Ventilator und automatische Abschaltung bei Überhitzung. • Schutz vor Kurzschluss aud der 230V Wechselstromseite. 3. Anschluss Anschluss WT COMBI-S Spannungswandler - USV Seite 5...
3.1. AC- Anschluss 230Volt Aus- Eingang An den nachfolgenden Bildern ersehen Sie die Anschlüsse für die AC-Wechselstromseite der 3000W und 4000W Geräte. Diese Anschlüsse sind nicht mit Steckern versehen sondern mit Klemmanschlüssen da auf der Eingangsseite bei aktivem Ladegerät Stromstärken von 15-25Ampere auftreten. Die Steckerbelegung ist auf dem unteren Bild zu erkennen.
3.1.2. AC-Anschlussklemmen 3000W und 4000W Wechselrichter Wechselstrom Eingang Wechselstrom Ausgang 4. Checkliste 1. Stellen Sie sicher, daß die Eingangsspannung des Wechselrichters mit der Batteriespannung Ihrer Batterieanlage des Boot-, Solar oder Fahrzeug-System übereinstimmt. (12V , 24V oder 48 Volt). 2. Verbauen Sie den Wechselrichter so nah wie möglich in der Nähe der Batterie. Je kürzer die Batterieka- bel sind umso weniger Spannungsabfall wird durch die Kabel hervorgerufen.
5. Installation 1. Wechselrichter möglichst nahe an der Batterie installieren. 2. Nur in kühlem, trockenen Umgebungen installieren. 3. Einbaulage des Wechselrichters ist nicht vorgeschrieben. 4. Entweder kaufen die Standard-Kabel vom Hersteller, die etwa 1,5 Meter lang sind oder verwenden Ihr eigenes Kabel.
6.4. Stufenladung Schema Die Spannungen im oberen Diagramm müssen bei einer 24Volt Batteriebank mal 2 genommen werden. Einige Batterietypen und ihre Spannungen scheinen verwirrend, GEL1, GEL2, AGM LIFEPO4. Wir haben die wichtigsten Ladekurven von verschiedenen Batterieherstellern aus U.S.A und Europa in das Gerät einprogrammiert aber jeder Batteriehersteller hat scheinbar andere Ladekurven für seine Batterie obwohl es der selbe Batterietyp ist.
6.5. Desulfatierung Diese Funktion ist folgendermaßen zu verwenden (nur für Säure-Bleibatterien): 1. Stellen sie sicher daß die Batterie komplett von der Bordelektrik getrennt ist und keine Verbindung zu Verbrauchern besteht. Die hohe Spannung beim Desulphatieren kann sämtliche Verbraucher und Bor- delektronik zerstören.
8. Betrieb des Wechselrichters 1. Nachdem der Wechselrichter batterieseitig korrekt angeschlossen ist und kein 230V Eingangsstrom anliegt, schalten Sie bitte das Gerät ein. Der Wechselrichter durchläuft die Prüfroutine sichtbar durch das Leuchten aller LED-’s. Danach sollte das Gerät in den Wechselrichter-Modus schalten und 230V auf der AC-Ausgangsseite erzeugt werden.
10. Einstellung Funktionswahlschalter 10.1. Einstellung Batterieladegerät Der Wechselrichter verfügt über ein eingebautes Batterieladegerät, daß bei Bedarf zugeschaltet werden kann . Die Batterie wird dann geladen sobald der Wechselrichtereingang mit dem Stromnetz oder Generator ver- bunden wird. Hierbei wird auch der Netzstrom den öffentlichen Stromnetzes oder Generatorstrom durch den Wech- selrichter an den Wechselrichterausgang durchgeschleift und so die 230V AC- Verbraucher mit Netzstrom oder Generatorstrom versorgt.
10.1.4. Betriebsart Batterievorrang Der Spannungswandler verfügt über die Möglichkeit vorrangig Batteriestrom für die Wechselstromver- braucher zu verwenden obwohl der AC Eingang Am Stromnetz angeschlossen ist. In dieser Betriebsart wird zuerst der Batteriestrom verbraucht der zum Beispiel von einer Solaranlage er- zeugt wird.
10.1.5. Betriebsart („powersaver auto“)Standbybetrieb -- („powersaver off“) Normalbetrieb; Ein Der Weichselrichter wird mit dem Hauptschalter ein- und ausgeschaltet. Der Wechselrichter besitzt 2 Betriebsarten. 1. „Powersaver off“ : Wechselrichter ist ständig eingeschaltet und stellt ständig 230V Strom für Verbraucher zur Verfügung. Hierbei ist der Spannungswandler immer eingeschaltet und ver- braucht immer einen Standbystrom von der Batterie.
Sie ihn daher nicht in die Mülltonne, sondern führen Sie in bitte Ihrer Sammel- stelle für Elektrogeräte zu. 14. EG-Konformitätserklärung Wir, die Westech-Solar OHG, Semmelweisstraße 8, 82152 Planegg erklären in alleiniger Verantwortung, dass das Produkt Sinuswechselrichter 12-48V DC Typ WT Combi-S 1000-4000 den wesentlichen Schutzanforderungen genügt, die in den europäischen Richtlinien...
